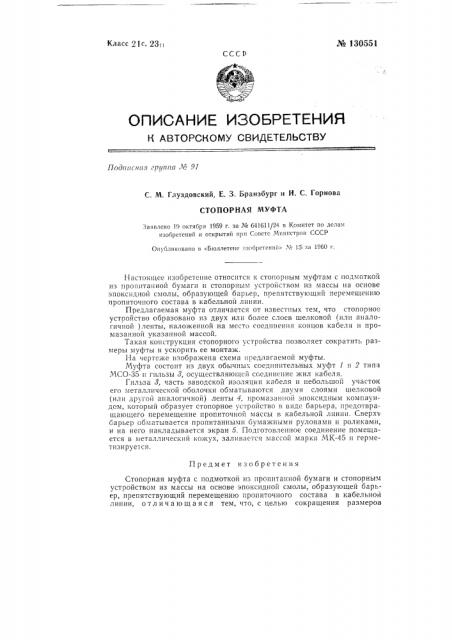

Класс 2 j сL,, «3„ № 130551 ссср

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лв 91

С. М. Глуздовский, Е. 3. Бранзбург и И. С. Горнова

СТОПОРНАЯ МУФТА

Заявлено 19 октября 1959 r. за № 641611/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений:: № 15 за 19бО r.

Предмет изобретения

Стопорная муфта с подмоткой из пропитанной бумаги и стопорным устройством из массы на основе эпоксидной смолы, образующей барьер, препятствующий перемещению пропиточного состава в кабельнои линии, отличающаяся тем, что, с целью сокращения размеров

Настоящее изобретение относится к стопорным муфтам с подмоткой из пропптанной бумаги и стопорным устройством из массы на основе эпоксидной смолы, образующей барьер, препятствующий перемещению пропиточпого состава в кабельной линии.

Предлагаемая муфта отличается от известных тем, что стопорное устройство образовано из двух или более слоев шелковой (или аналогичной )ленты, наложенной на место соединения концов кабеля и промазанной указанной массой.

Такая конструкция стопорного устройства позволяет сократить размеры муфты и ускорить ее монтаж.

На чертеже изображена схема предлагаемой муфты.

Муфта состоит из двух обычных соединительных муфт 1 и 2 тип» (CO-35 и гильзы 8, осуществляющей соединение жил кабеля.

Гильза 8, часть заводской изоляции кабеля и небольшой участок его металлической оболочки обматываются двумя слоями шелковой (или другой аналогичной) ленты 4, промазашюи эпоксидным компауHдом, который образует стопорное устройство в виде барьера, предотвращающего перемещение пропиточной массы в кабельной линни, Сверху барьер об»атываеTcsf пропитаннымп 0vltB>KHbllvtH p) лонами H poJIH!
