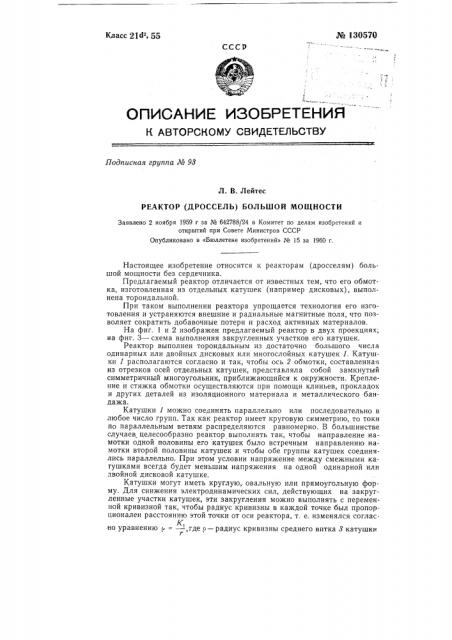

Класс 216, 55 № 130570

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

Подписная группа № 93

Л. В. Лейтес

РЕАКТОР (ДРОССЕЛЬ) БОЛЬШОЙ МОЩНОСТИ

Заявлено 2 ноября 1959 г за № 642788/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 15 за 1960 г.

Настоящее изобретение относится к реакторам (дросселям) большой мощности без сердечника.

Предлагаемый реактор отличается от известных тем, что его обмотка, изготовленная из отдельных катушек (например дисковых), выполнена тороидальной.

При таком выполнении реактора упрощается технология его изготовления и устраняются внешние и радиальные магнитные поля, что позволяет сократить добавочные потери и расход активных материалов.

На фиг. 1 и 2 изображен предлагаемый реактор в двух проекциях; на фиг. 3 — схема выполнения закругленных участков его катушек.

Реактор выполнен тороидальным из достаточно большого числа одинарных или двойных дисковых или многослойных катушек 1. Катушки 1 располагаются согласно и так, чтобы ось 2 обмотки, составленная из отрезков осей отдельных катушек, представляла собой замкнутый симметричный многоугольник, приближающийся к окружности. Крепление и стяжка обмотки осуществляются при помощи клиньев, прокладок и других деталей из изоляционного материала и металлического бандажа.

Катушки 1 можно соединять параллельно или последовательно в любое число групп. Так как реактор имеет круговую симметрию, то токи по параллельным ветвям распределяются равномерно. В большинстве случаев целесообразно реактор выполнять так, чтобы направление намотки одной половины его:.катушек было встречным направлению намотки второй половины катушек и чтобы обе группы катушек соединялись параллельно. При этом условии напряжение между смежными катушками всегда будет меньшим напряжения на одной одинарной или двойной дисковой катушке.

Катушки могут иметь круглую, овальную или прямоугольную форму. Для снижения электродинамических сил, действующих на закругленные участки катушек, эти закругления можно выполнять с переменной кривизной так, чтобы радиус кривизны в каждой точке был пропорционален расстоянию этой точки от оси реактора, т. е. изменялся согласК, но уравнению 1 = —,где о — радиус кривизны среднего витка 8 катушки № 130570 в некоторой точке; r — расстояние этой точки от оси симметрии 4 реактора; E(i — постоянная величина. В этом случае закр тленные части не подвергаются изгибающим нагрузкам, так как нормальная к проводникам электродинамическая сила F изменяется по закону F —, где К2—

1 в2

r постоянная величина.

Фиг,7

Редактор В. М. Парнес Техред А. А. Камышникова Корректор Г. С. Голубятникова

Формат бум. 70Х108 />6 Объем 0,17 п. л.

Тираж 1000 Цена 25 коп.; с 1.1-61 г. — 3 коп..

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6

Подп. к печ. 9.IX-60 r

Зак. 7663

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Предмет изобретения

1. Реактор (дроссель) большой мощности без сердечника, отл ич а ю шийся тем, что, с целью ликвидации внешних магнитных полей, его обмотка, изготовленная из отдельных катушек (например, дисковых), выполнена тороидальной.

2. Реактор по п. 1, отличающийся тем, что для уменьшения изгибающих усилий в закругленных частях катушек последние выполнены с переменной кривизной так, что радиус кривизны в каждой точке проводника пропорционален расстоянию этой точки от оси реактора.

3. Реактор по и. 1, отличающийся тем, что для снижения напряжения между смежными катушками параллельные группы катушек. имеют встречную намоткч.
