Реферат



Изобретение позволяет повысить производительность труда посредством размещения на станине 1 консоли 6 для закрепления механики 7 инструмента, , взаимодействующего с кулачковым приводом 4 двуплечего подпружиненного ры5051 (Л со о ел vl О5 Фи.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 G 10 С 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ j

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2I) 3895625/28-12 (22) 15.05.85 (46) 23.04.87. Бюл. № 15 (75) В.Н.Иванов, IO.À.Ëîáóñîâ и E.B.Êðàñîòêèíà (53) 681.816.2(088.8) (56) Авторское свидетельство СССР № 370636, кл. G 10 С 9/00, 1971

ÄÄSUÄÄ )305767 А1 (54) УСТРОЙСТВО ДЛЯ ОБЫГРЫВАНИЯ КЛА-

ВИШНОГО МУЗЫКАЛЬНОГО ИНСТРУМЕНТА (57) Изобретение позволяет повысить производительность труда посредством размещения на станине 1 консоли 6 для закрепления механики 7 инструмента, взаимодействующего с кулачковым приводом 4 двуплечего подпружиненного ры1305767 чага 8 для воздействия на рычаги ме- ком 11 привода 4 и несущего упоры 12, ханики 7 и подпружиненного в осевом Последние установлены с воэможностью направлении толкателя 9, установлен- контакта с плечами 13 и 14 двуплечих ного с возможностью взаимодействия подпружиненных ударных рычагов 5 и 8. одним из свободных концов 10 с кулач- 3 з.п. ф-лы, 3 ил.

Изобретение относится к оборудованию для изготовления музыкальных инструментов, в частности к устройству для обыгрывания клавишного музыкального инструмента.

Целью изобретения является повышение производительности труда.

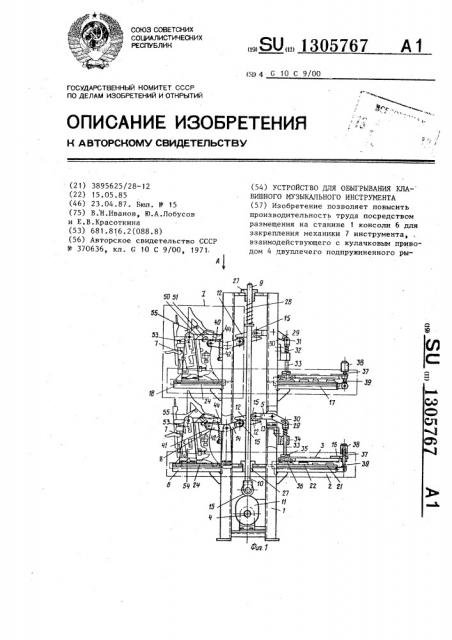

На фиг.1 изображено предлагаемое устройство в сборе; на фиг.2 — вид А на фиг.1; на фиг.3 — узел I на фиг.1.

Устройство для обыгрывания клавишного музыкального инструмента содержит размещенные на станине 1 консоль

2 для закрепления клавиатуры 3 и взаимодействующий с кулачковым приводом

4 двуплечий подпружиненный ударный рычаг 5 для воздействия на клавиши клавиатуры 3.

Устройство имеет размещенные на станине 1 консоль 6 для закрепления механики 7 инструмента и взаимодействующий с кулачковым приводом 4 двуплечий подпружиненный рычаг 8 для воздействия на рычаги механики 7, и подпружиненный в осевом направлении толкатель 9, установленный с возможНостью взаимодействия одним иэ свободных концов 10 с кулачком 11 привода 4 и несущий упоры 12, которые установлены с воэможностью контакта с плечами 13 и 14 двуплечих подпружиненных ударных рычагов 5 и 8. Одним иэ свободных концов 10 толкателя 9 и концы

13 и 14 двуплечих ударных рычагов 5 и 8 несут свободно установленные ролики 15. Закрепление клавиатуры 3 осуществлено посредством шарнирно установленной на консоли 2 подпружиненной планки 16.

Ба станине 1 размещены расположенные одна над другой дополнительные консоли 17 и 18 для закрепления клавиатуры 3 и механики 7 инструмента.

Кулачковый привод 4 имеет электродвигатель 19 и редуктор 20, На консоли 2 имеются пластины 21 с закрепленными на них боковыми 22 и центральными 23 упорами, взаимодействующими с клавиатурой 3.

На консоли 6 имеются пластины 24 с выполненными в них гнездами 25 для ножек 26 механики 7 инструмента. На станине 1 жестко закреплены направляющие втулки 27 для толкателя 9, подпружиненного пружиной 28.

10 Двуплечий подпружиненный ударный рычаг 5 выполнен в виде полурамки, его конец 29 имеет паз 30 для размещения в нем пальца 31, подпружиненного пружиной 32 штока 33, установленного с возможностью возвратно-поступательного перемещения в направляющей

34, жестко закрепленной на станине 1.

На штоке 33 жестко закреплена бобьппка

35 с упругой плоской 36 для взаимодействия с клавишами клавиатуры 3. Планка 16 подпружинена пружиной 37, взаимодействующей со стаканом 38, жестко закрепленным на конце откидного упора 39.

Упор 12 толкателя 9 взаимодействует с роликом 15. Конец 40 двуплечего подпружиненного рычага 8 несет свободно установленнык ролик 41. Рычаг 8 подпружинен пружиной 42. Ось 43 вра30 щения качающихся полурамок 44 совпадает с осями 45 вращения шультеров

46 механики 7 инструмента. В средней части 47 качающихся полурамок 44 жестко закреплены наклонные упоры 48, 35 снабженные бобьппками 49.

Бобышки 49 при работе взаимодействуют с гранями 50 шультеров 46, на которых установлены штифты 51 контр40 фенгеров 5?, благодаря чему поворот качающихся полурамок 44 на некоторый угол сг обеспечивает поворот всех шультеров 46 механик 7 инструмента вокруг их осей в шультерных капсюлях

45 53, закрепленных на гаммербанке 54 на тот же угол 4-. Возврат 1иультеров

3 13057

46 в исходное положение осуществляется шультерными пружинами 55.

Устройство функционирует следующим образом.

Включением электродвигателя 19 проворачивают кулачковый привод 4 до тех пор, пока толкатель 9 не окажется в нижнем положении, после чего электродвигатель 19 отключают. При этом штоки 33 под действием пружин fO

32, взаимодействующих противоположными концами с направляющей 34, подниМаются вверх вместе с установленными на них бобышками 35. Одновременно палец 31 штока 33, взаимодействуя с па- 5 зами 30 концов 29 ударных рычагов 5, поворачивает их. Таким образом, ролики 15 ударных рычагов 5 оказываются постоянно прижатыми к упорам 12 толкателя 9. Откидные упоры 39 находятся в откинутом положении.

Клавиатуры 3 помещают на пластины

21 между боковыми упорами 22 и цент=ральными упорами 23. После этого от— кидные упоры 39 устанавливаются в ра25 бочее положение. Для этого подпружиненные планки 16 смещают в сторону стаканов 38, сжимая пружины 37, и поворачивают откидные упоры 39 до рабочего положения, в котором планки 16 начинают взаимодействовать с задними частями клавиш под действием пружин

37 и фиксируют упоры 39;Затем включением электродвигателя

19 проворачивают кулачковый привод 4 35 до тех пор, пока толкатель 9 не поднимется вверх, сжимая пружину 28.

После этого электродвигатель 19 снова выключают.

При перемещении толкателя 9 вверх 4О

его упоры 12, взаимодействуя с пальца ми 31 штоков 33, перемещают их вниз, сжимая пружины 32. Вследствие этого бобышки 35, установленные на концах штоков 33, начинают взаимодействовать45 своими упругими полосками 36 с передними частями клавиш, утапливая их.

При этом клавиши поворачиваются и их задние части поднимаются вместе с подпружиненными планками 16, сжимая пружины 37.

Одновременно с этим качающиеся полурамки 44 устанавливаются в крайнем нижнем положении под действием пружин 42. Стороны качающихся полурамок

44, взаимодействуя с роликами 41 на концах 40 поворотных рычагов 8, стремятся повернуть их, постоянно поджи67 4 мая ролики 15, установленные с возможностью вращения.

На консоли 6 устанавливают механики 7 инструмента таким образом, чтобы ножки 26 попали в соответствующие гнезда 25, выполненные в пластинах 24, закрепленных на консолях 6 всех ярусов. При этом все шультеры

46 механик 7 начинают взаимодействовать своими гранями 50, на которых установлены штифты 51 контрфенгеров

52 с бобышками 49.

Затем включают электродвигатель 19 и начинают осуществлять обкатку меха" ник 7 и клавиатур 3 инструмента. Толкатель 9, перемещаясь вниз в направляющих втулках 27 под действием пружины 28, своим упором 12 взаимодействует с роликами 15, поворачивая поворотные рычаги 8. Концы 40 поворотных рычагов 8, поднимаясь вверх, взаимодействуют своими роликами 41 со сторонами качающихся полурамок 44, поворачивая их.

Пружины 42 при этом растягиваются.

Бобышки 49 начинают поворачивать все шультеры 46 соответсвующих механик 7 инструмента вокруг их осей 45 вращения.

Благодаря тому, что оси 43 враще-. ния качающихся полурамок 44 совпадают с осями 45 вращения шультеров 46 соответствующих механик 7, при повороте качающихся полурамок 44 на угол происходит поворот всех шультеров 46 обкатываемых механик 7 на тот же уголь .

В нижнем положении толкателя 9 качающиеся полурамки 44 приходят в крайние верхние положения. Одновременно с этим при ходе толкателя 9 вниз поворачиваются ударные рычаги 5, под действием пружин 32 поднимая вверх штоки 33 вместе с бобышками 35 с упругими полосками 36. Под действием пружин 37 планки 16, взаимодействуя с задними частями клавиш, возвращают последние в исходное положение.

При дальнейшем вращении кулачкового привода 4 последний, взаимодей-: ствуя с роликом 15 толкателя 9, начинает поднимать толкатель 9 вверх.

При этом качающиеся полурамки 44 под действием пружин 42 возвращаются в крайние нижние положения, поворачивая при этом и поворотные рычаги 8 вокруг их осей.

Одновременно с этим все шультеры

46 механик 7 инструмента возвращаются

1305767 в исходное положение под действием шультерных пружин 42, а упоры 12 толкателя 9, поворачивая ударные рычаги

5 вокруг осей, опускают вниз штоки

33 с бобышками 35, которые своими уп- 5 ругими полосками 36 утапливают передние части клавиш. Происходит обкатка механик 7 и клавиатур 3 инструмента.

По окончании обкатки электродвигатель 19 выключается так, чтобы тол- >0 катель 9 остановился в одном из крайних положений, верхнем ипи нижнем.

Процесс снятия обкатанных механик 7 и клавиатур 3 инструмента происходит в последовательности, обратной их ус- 15 тановке.

Формула изобретения

1. Устройство для обыгрывания кла- 2О вишного музыкального инструмента, содержащее размещенные на станине консоль для закрепления клавиатуры и взаимодействующий с кулачковым приводом двуплечий подпружиненный ударный ры- 25

1 чаг для воздействия на клавиши, о тл и ч а ю щ е е с я тем, что, с целЬю повышения производительности труда, оно имеет размещенные на станине консоль для закрепления механики инструмента и взаимодействующий с кулачковым приводом двуплечий подпружиненный рычаг для воздействия на рычаги механики, и подпружиненный в осевом направлении толкатель, установленный с возможностью взаимодействия одним из свободных концов с кулачком привода и несущий упоры, при этом последние установлены с возможностью контакта с плечами двуплечих подпружиненных ударных рычагов.

2 ° Устройство по п.1, о т л и ч аю щ е е с я тем, что один из свобопных концов толкателя и концы двуплечих ударных рычагов несут свободно установленные ролики.

3. Устройство no nn. i и 2, л и ч а ю щ е е с я тем, что закрепление клавиатуры осуществлено посредством шарнирно установленной на консоли и подпружиненной планки.

4. Устройство по пп.1-3, о т л и.ч а ю щ е е с я тем, что оно имеет размещенные на станине и расположенные одна над другой дополнительные консоли для закрепления клавиатуры и механики инструмента.

13() 57 (i 7

М1ЯЙХ Ю Х 29 ОЯУ РР

Я Ю7 71 29

4ЮаГ

1305767

zs гю м zsz
