Изобретение относится к литейному производству, а именно к устройствам для выбивки стержней из отливок, Цель изобретения — повышение эффективности разрушения песчаных стержней в отливках.

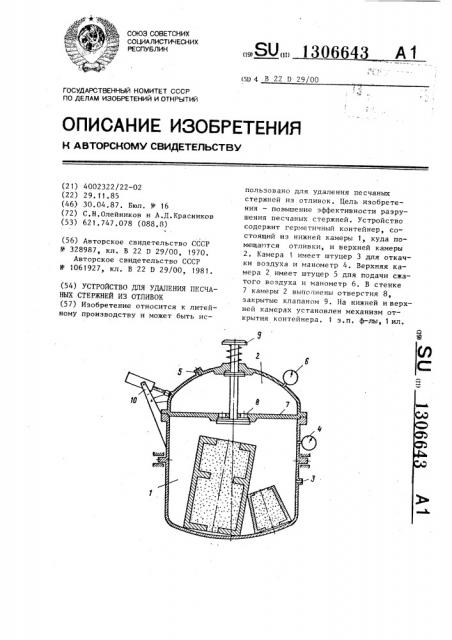

На чертеже изображено предлагаемое устройство, разрез.

Герметичный контейнер предлагаемого устройства состоит из нижней камеры 1, куда помещаются отливки, и верхней камеры 2. Камера 1 содержит штуцер 3 для откачки воздуха и ,манометр 4. Верхняя камера 2 имеет штуцер 5 для подачи сжатого воздуха и манометр 6. В стенке 7 камеры 2 выполнены отверстия 8, закрытые клапанами 9. На верхней и нижней камерах установлен механизм открытия контейнера 10.

Устройство работает следующим образом.

Отливки со стержнями помещают в камеру 1, которая закрывается камерой 2. В камеру 2 через штуцер 5 подается сжатый воздух, при этом отверстия 8 в стенке 7 закрыты клапаном

9. Камера 1 через штуцер 3 вакуумируется. По мере откачки воздуха из камеры 1 образуется зона пониженного давления как в камере, так и в песчаном стержне за счет наличия пор в его теле, По окончании вакуумирования источник вакуума отключается. Воздействуя на клапан 9 механической нагрузкой, резко открывают отверстия

8, и камера 1 сообщается с камерой 2 сжатого воздуха. При этом происходит быстрое заполнение зоны пониженного давления сжатым воздухом, который расклинивает поры тела песчаного стержня и вызывает его разрушение.

Механизм 10 открывает контейнер. Поварачивая нижнюю камеру 1, из нее удаляют отливки и материал разрушенных песчаных стержней, Наличие двух камер — вакуумной и сжатого воздуха, а также мгновенное их сообщение между собой позволяет значительно увеличить эффективность разрушения песчаных стержней в отливках. формулаизобретения

1. Устройство для удаления песчаных стержней из отливок, содержащее герметичный контейнер, сообщенный с системой вакуумирования, о т л и— ч а ю щ е е с я тем, что, с целью повышения эффективности разрушения

25 песчаных стержней, оно снабжено дополнительной камерой с клапаном, установленной над герметичным контейнером и сообщенной с системой подачи сжатого воздуха, при этом дополнительная камера связана с герметичным контейнером посредством клапана.

2. Устройство по п.1, о т л и ч аю щ е е с я тем, что, с целью улуч35 шения удаления отливок и материала, герметичный контейнер установлен с
