Устройство для формирования пакета лесоматериалов

Устройство для формирования пакета лесоматериалов

Иллюстрации

Показать все

Реферат



Изобретение относится к лесосплаву и может найти широкое применение в лесосплавных предприятиях, осуществляющих формирование и сплотку круглых лесоматериалов . Цель изобретения - повыщение производительности труда за счет опрокидывания подвижной челюсти. Устройство содержит неподвижную 1 и подвижную 2 челюсти , соединенные в продольном направлении элементами жесткости и образующие людьку для формирования пакета, которая удерживается в горизонтальном положении замком 3. Подвижная часть люльки установлена с эксцентриситетом по отношению к неподвижной для сброса пакета под действием его массы после раскрытия запорного замка . 1 ил. (Л со о 05 00 Ci

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Su 4 В 65 б 69 20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (Р

CO

1Ь

1Ь 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3883007/27-11 (22) 11.01.85 (46) 30.04.87. Бюл. № 16 (71) Центральный научно-исследовательский институт лесосплава (72) Г. А. Куколевский, В. А. Тутинас и В. Н. Чернышников (53) 621.864 (088.8) (56) Пименов А. Н. и др. Машины и механизмы для лесосплава. М.: Лесная промышленность, 1978, с. 107 — 108. (54) УСТРОЙСТВО ДЛЯ .ФОРМИРОВАНИЯ ПАКЕТА ЛЕСОМАТЕРИАЛОВ (57) Изобретение относится к лесосплаву и может найти широкое применение в лесо„„SU„„1306867 А1 сплавных предприятиях, осуществляющих формирование и сплотку круглых лесоматериалов. Цель изобретения — повышение производительности труда за счет опрокидывания подвижной челюсти. Устройство содержит неподвижную 1 и подвижную 2 челюсти, соединенные в продольном направлении элементами жесткости и образующие люльку для формирования пакета, которая удерживается в горизонтальном положении замком 3. Подвижная часть люльки установлена с эксцентриситетом по отношению к неподвижной для сброса пакета под действием его массы после раскрытия запорного замка. 1 ил. ного замка. В устройство для формирования пакета лесоматериалов древесина укладывается любым подъемно-транспортным механизмом. На сформированный пакетлесоматериалов накладываются обвязки, замок

5 закрывается, подвижная чезюсть 01-кидывается и пакет скатывается.

Формула изобретени»

Изобретение относится к лесосплаву и может на11ти широкое применение в лесосплавпых предприятиях, осу1цествляющих формирование и сплотку круглых лесоматериалов, включая и с ограниченной плавучестьк1.

Цель изобретения — повышение производительности труда за счет опрокидывания подвижной челюсти.

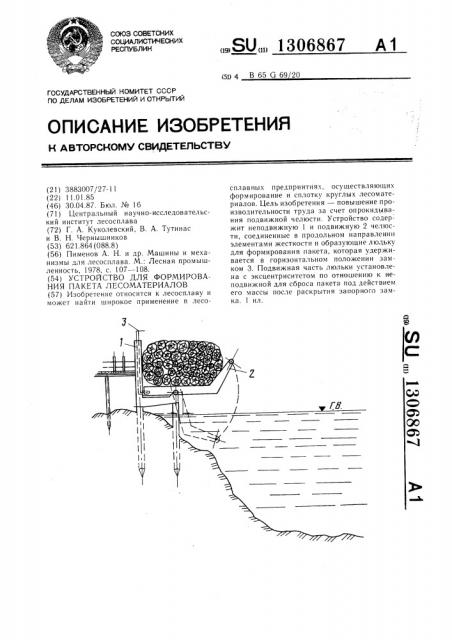

На чертеже представлен общий вид устройства для формирования пакета,ieco- 1О !!1атериалов, Устройство для формирования пакета лесоматериалов состоит из неподвижной 1 и подвижной 2 челюстей, соединенных в продольном направлении элементами жесткости, и образующих люльку для формирования

l5 пакета, которая удерживается в горизонгальном положении запорным замком 3.

Подвижная челюсть люльки установлена с некотор1>1м эксцентроситетом по отно1пению с неподвижной для сброса пакета под действием его веса после раскрытия запорУстройство для формирования пакета лесоматериалов, содержащее люльку, образованную из шарнирно-сочлененных челюстей, связанных элементами жесткости, привод подвижной челюсти и запорный замок с рукояткой, отличающеес» тем, что, с целью повышения производигельности труда путем опрокидывания подвижной челюсти, шарнир сочленения челюстей смещен в сторону неподвижной челюсти на величину, равную

О,! 4 — 0,16 ширины люльки от середины этой ширины.
