Реферат



Изобретение относится к захватным устройствам. Целью изобретения является ра сширение эксплуатационных возможностей устройства путем расширения номенклатуры захватываемых грузов. Для этого корпус 1 выполнен в виде катушки с фланцами 2. Пружины 3 установлены между фланцами 2 с возможностью деформации за счет подвижных толкателей 4. Корпус 1 имеет возможность врап(аться относительно своей оси, которой служит стержень 5, закрепленный в опорной раме 6 с передачей 7 от двигателя перемещения. Механизм деформации пружин 3 выполнен в виде кулачка 8, установленного с возможностью перемещения относительно стержня 5 и рамы 6. Устройство работает следующим образом . После опускания захвата на поверхность сыпучего или вязкого материала двигатель перемещения приводит через передачу 7 во вращательное движение катушку. Катушка поворачивается , ее пружины 3 погружаются в материал и заполняются им. После взаимодействия с кулачком 8 толкатели 4 смыкают витки пружин 3, материал поднимается по мере поворота и перемещения катушки по поверхности материала . Как только пружина 3 окажется над емкостью 9, кулачок 8 освобождает толкатель 4 и материал высыпается в емкость 9. После заполнения емкости 9 материал из нее периодически удаляется. 1 ил. сл с: со о о: оо оо IND

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 В 66 С 1/10

,1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3948589/24-11 (22) 30.08.85 (46) 30.04.87. Бюл. N - 16 (71) Научно-производственное объединение "Энергия" (72) А.А.Бордюговский и К.И.Хамидулов (53) 62 i.86.061(088.8) (56) Авторское свидетельство СССР

Р 912486, кл. В бб С 1/66, 1980..(54) ЗАХВАТ (57) Изобретение относится к захватным устройствам. Целью изобретения является расширение эксплуатационных возможностей устройства путем расширения номенклатуры захватываемых грузов. Для этого корпус 1 выполнен в виде катушки с фланцами 2.

Пружины 3 установлены между фланцами 2 с возможностью деформации за счет подвижных толкателей 4. Корпус

1 имеет возможность вращаться относительно своей оси, которой служит

Л „, 1306 82 А1 стержень 5, закрепленный в опорной раме 6 с передачей 7 от двигателя перемещения. Механизм деформации пружин 3 выполнен в виде кулачка 8, установленного с возможностью перемещения относительно стержня 5 и рамы

6. Устройство работает следующим образом. После опускания захвата на поверхность сыпучего или вязкого материала двигатель перемещения приводит через передачу 7 во вращательное движение катушку. Катушка поворачивается, ее пружины 3 погружаются в материал и заполняются им. После взаимодействия с кулачком 8 толкатели 4 смыкают витки пружин 3, материал поднимается по мере поворота и перемещения катушки по поверхности материала. Как только пружина 3 окажется над емкостью 9, кулачок 8 освобождает толкатель 4 и материал высыпается в емкость 9. После заполнения емкости 9 материал из нее периодически удаляется. 1 ил.

13068

Составитель N.Ðóôîâà

Техред N.Ходанич Корректор Т.Колб

Редактор Л.Повхан

Заказ 1491/20

Тираж 721 Подписное

ВНИИПИ. Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул. Проектная, 4

Изобретение относится к захватным устройствам.

Целью изобретения является расширение эксплуатационных возможностей устройства путем расширения номенклатуры захватываемых грузов.

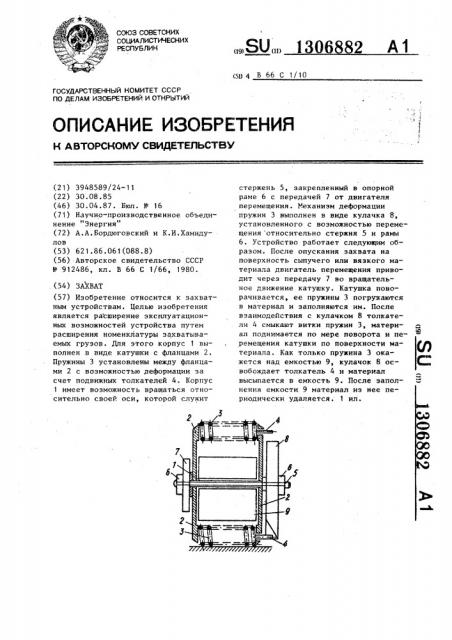

На чертеже представлен захват,общий вид.

Устройство включает корпус 1, выполненный в виде катушки с фланцами 10

2, пружины 3. Пружины 3 установлены между фланцами 2 с возможностью деформации за счет подвижных толкателей 4. Корпус 1 имеет возможность вращаться относительно своей оси,которой служит стержень 5, закрепленный в опорной раме 6. На стержень 5 установлена передача 7 от двигателя перемещения, который размещен на раме 6. 20

Устройство снабжено механизмом деформации пружин 3, который выполнен в виде кулачка 8, прикрепленного к раме 6 с возможностью взаимодействия с толкателями 4. Кулачок 8 установлен с возможность перемещения относительно стержня 5 и рамы б.

Предлагаемое устройство работает следующим образом.

Захват снабжается источником энер- З0 гии либо подключается к энергетической сети, После опускания захвата на поверхность сыпучего или вязкого материала двигатель перемещения приводит через передачу 7 во вращательное движение катушку. Последняя поворачивается, ее пружины 3 (в данном случае пружины сжатия) погружаются в материал и заполняются им. После взаимодействия с кулачком 8 толкатели 40

4 смыкают витки пружин 3, материал поднимается по мере поворота и пере-мещения корпуса 1 по поверхности материала. Как только пружина 3 окажется над емкостью 9,кулачок 8 освобож- 45 дает толкатель 4 и материал высыпается в емкость 9. После заполнения емкости 9 материал из нее периодичес1

82 2 ки удаляется. При снабжении устройства концевыми выключателями и установке опорного ролика в определенное положение пружинный захват работает в автоматическом режиме, описывая необходимую траекторию. В зависимости от глубины слоя материала захват может быть настроен на определенный режим работы пружин 3. Это достигается эа счет поворота кулачка 8, закрепленного на опорной раме 6 относительно стержня 5. При этом изменяется время наполнения пружин, а также момент их разгрузки над емкостью 9 °

При использовании устройства эа счет воэможности захвата и разгрузки вязких и сыпучих материалов в автоматическом режиме в десятки раз повышается производительность труда оператора.

Формула изобретения

1. Захват преимущественно для мелких груэбв, содержащий корпус, соосный корпусу стержень, пружинный захватный орган, прикрепленный к корпусу, отличающийся тем, что, с целью расширения эксплуатационных воэможностей путем расширения номенклатуры захватываемых грузов, корпус представляет собой катушку, между фланцами которой закреплены пружины захватного органа, при этом захват снабжен прикрепленными к одним из крайних витков пружин штырями, установленными с возможностью перемещения в соответствующем фланце катушки, профилированным кулачком, установленным на стержне с возможностью взаимодействия со штырями.

2. Захват по и. 1, о т л и ч аю шийся тем, что он снабжен емкостью для сбора груза, установленной с возможностью вращения между фланцами катушки, стержнем и пружинами.
