Реферат



Изобретение относится к устройствам управления коксовыми машинами и позволяет обеспечить расширение функциональных возможностей устройства . Контроль соосной установки коксовьгх машин во время выдачи кокса осуш:ествляется по цепи: генератор 1 , антенна 2, антенны 4,,,ц , антенна 8, приемник 7, генератор 21, антенна 22, антенна 23, приемник 24. Сигнал на начало движения электровоза тушильного вагона с коксовыталкивателя передается по цепи: генератор 19, антен (Л (jO о 05 со Сл J

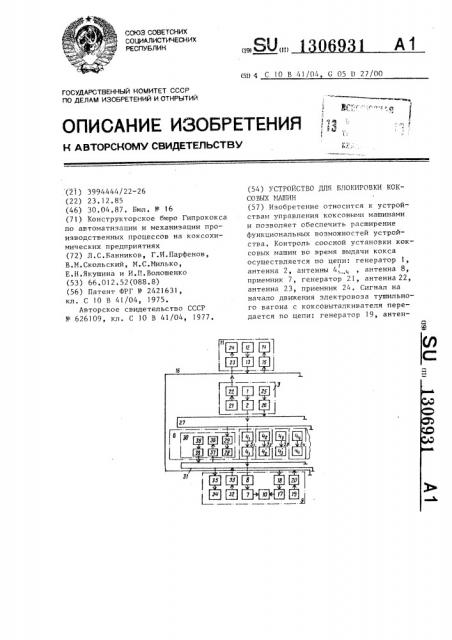

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) А1 (51) 4 С 10 В 4)/04 G 05 D 27/0() ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ВСЕ," "-., g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ д

К AВтоРСКОМЧ СвиДЕ:теЛьСтвМ (21) 3994444/22-26 (22) 23.12.85 (46) 30.04,87, Бюл. ¹ 16 (71) Конструкторское бюро Гипрококса по автоматизации и механизации производственных процессов на коксохимических предприятиях (72) Л.С.Банников, Г.И.Парфенов, В.М.Скольский, M.Ñ.Ìèëüêo, Е.H.ßêóøèíà и И.P..Âoëomåíêo (53) 66.012.52(088.8) (56) Патент ФРГ № 2421631, кл. С 10 В 41/04, 1975.

Авторское свидетельство СССР

¹ 626109, кл. С 10 В 41/04, 1977. (54) УСТРОЙСТВО ДЛЯ БЛОКИРОВКИ КОКСОВЫХ МАШИН (57) Изобретение относится к устройствам управления коксовыми машинами и позволяет обеспечить расширение функциональных возможностей устройства ° Контроль соосной установки коксовых машин во время выдачи кокса осушествляется по цепи: генератор 1, l антенна 2, антенны 4,, антенна 8, приемник 7, генератор 21, антенна 22, антенна 23, приемник 24, Сигнал на начало движения электровоза тушильного вагона с коксовыталкивателя передается по цепи: генератор 19, антен!

306931 на 20, линия связи 16, антенна 15, приемник 14. Управление выталкивающей штангой коксовыталкинателя в аварийных случаях машинистом электровоза происходит по цепи: генератор 12, антенна 13, линия связи 16, приемная антенна 18, приемник 17, Контроль состояния дверей с машинной и коксовой стороны во время загрузки печи осуИзобретение относится к устройствам управления коксовыми машинами и может быть применено при автоматизации технологических процессов коксохимической промышленности.. 5

Целью изобретения является обеспечение безаварийного обслуживания коксовых машин за счет контроля процесса загрузки исходной шихты для коксования в печную камеру. !

На чертеже представлена блок"схема устройства, Устройство содержит генератор 1 сигналов с передающей антенной 2 на I5 двересъемной машине 3, соединенные попарно приемопередающие антенны 4 по оси каждой камеры печи 5 батареи 6, приемник 7 с приемной антенной 8 на коксовыталкивателе 9, соединенный с 20 приводом выталкивающей штанги 10 на электровозе тушильного вагона ll, генератор 12 сигналов с передающей антенной 13 и приемник 14 с приемной антенной 15, короткозамкнутую линию

16 связи, приемник 17 с приемной антенной 18, генератор 19 сигналов с передающей антенной 20, генератор 21 сигналов с передающей антенной 22 на двересъемной машине 3, связанный че- 30 рез приемную антенну 23 с приемником

24 на электровозе тушильного вагона

11 генератор 25 сигналов с передающей антенной 26, первую дополнительную линию 27 связи, приемник 28 с приемной антенной 29 на углезагрузочной машине 30, вторую дополнительную линию 31 связи, генератор 32 с пере дающей антенной 33 и приемник 34 с приемной антенной 35 на коксовыталки- 4Q вателе 9, приемник 36 с приемной анществляется по двум цепям: 1) генератор 25, антенна 26, линия связи 27, антенна 29, приемник 28; 2) генератор

32, антенна 33, линия связи 31, антенна 37, приемник 36. Сигнал на начало планирования формируется по пепи: генератор . 38, антенна 39, линия связи 31, антенна 35 и приемник

34. 1 ил. тенной 37 и генератор 38 сигналов с передающей антенной 39 на углезагрузочной машине 30.

Предлагаемое устройство работает следующим образом, 1

После установки коксонаправляющей машинист двересъемной машины 3 включает генератор 1 сигналов с передающей антенной 2, которая взаимодействует с приемопередающими антеннами 4, связанными между собою проводной линией связи и установленные с коксовой и машинной сторон батареи 6 по оси печи 5, При готовности коксовыталкивателя 9 к выдаче кокса сигнал, излучаемый приемопередающей антенной с машинной стороны батареи, воспринимается приемной антенной 8 и приемником 7 коксовыталкивателя. Одновременно с генератором 1 машинист двересъемной машины 3 включает гене- ратор 21 сигналов с передающей антенной 22. Если электровоз тушильного вагона 11 стоит под коксонаправляющей двересъемной машины 3 в состоянии готовности выдачи кокса, то сигнал от антенны 22 воспринимается приемной антенной 23 и приемником 24 и далее включает генератор 12 сигналов с передающей антенной 13. Указанный сигнал с передающей антенны 13 через короткозамкнутую линию 16 связи поступает на приемную антенну 18 и приемник !7. Если на схему 10 управления приводом выталкивающей штанги 10 поступает одновременно сигнал с двересъемной машины и с электровоза, схема формирует сигнал, разрешающий включение привода вперед выталкивающей штанги коксовыталкивателя.

1306931

ВНИИПИ Заказ 1494/22 Тираж 464 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Сигнал на начало движения электровоза задается ходом выталкивающей штанги и включает генератор 19 сигналов, передаюшая антенна 20 которого наводит сигнал в линии 16 связи.

С линии связи 16 сигнал воспринимается приемной антенной 15 и приемником 14 и далее передается в схему управления движением электровоза. Fcли в процессе выдачи кокса нужно остановить штангу коксовыталкивателя с коксовой стороны батареи 6, то достаточно машинисту электровоза или двересъемной машины отключить соответственно генератор 12 сигналов или генератор 1. В результате отключается схема 10 управления приводом выталкивающей штанги и штанга коксовыталкивателя останавливается.

После установки двери печи с кок- 20 совой стороны батареи машинист двересъемной машины 3 включает генератор

25 сигналов, питающий передающую антенну 26, которая наводит сигнал в линии 27 связи. С линии 27 связи сигнал воспринимается антенной 29 приемника 28 на углезагруэочной машине

30. Если двери печи с машинной стороны закрыты, машинист коксовыталкивателя 9 включает генератор 32, антекной 33 которого передается сигнал через линию 31 связи в антенну 37 приемника 36 на углезагрузочной машине

30. При одновременном срабатывании приемника 28 и 36 формируется сигнал 35 разрешения загрузки печи 5.

Во время загрузки печи 5 шихтой в определенный момент, определяемый машинистом углеэагрузочной машины или автоматически, включается генератор

38, антенна 39 которого передает сигнал на начало планирования, принимаемый через линию 31 связи приемной антенной 35 и приемником 34 коксовыталкивателя 9, 45

Применение устройства для блокировки коксовых машин позволяет обеспечить безаварийное обслуживание КоК совых печей во время загрузки и выдачи кокса, улучшает условия труда машинистов коксовых машин, повышает ритмичность работы коксового цеха, Формула изобретения

Устройство для блокировки коксовых. машин, содержащее расположенннй на двересъемной машине генератор сигналов с передающей антенной, индуктивно подключенной через соединенные попарно приемопередающие антенны, установленные по оси каждой печной камеры, к приемнику с приемной антенной, расположенному на коксовыталкивателе и соединенному с приводом выталкивающей штанги, генератор сигналов с передающей антенной и приемник с приемной антенной, расположенные на электровозе тушильного вагона и связанные через короткозамкнутую линию связи, проложенную вдоль пути передвижения электровоза тушильного вагона и коксовыталкивателя соответственно, с приемником, с приемной антенной и генератором сигналов с передающей антенной, расположенными на коксовыталкивателе, при этом передающая антенна генератора сигнала, установленного на двересъемной машине, подключена к приемнику с приемной антенной, расположенному на электровозе тушильного вагона, о т л и ч а ю щ е е с я тем, что, с целью обеспечения безаварийного обслуживания коксовых машин за счет контроля процесса загрузки исходной шихты для коксования в печную камеру, оно дополнительно содержит генератор сигналов с передающей антенной, установленный на двересъемной машине, генератор сигналов с передающей антенной и приемник с приемной антенной, установленные на коксовыталкивателе, первую линию связи, проложенную вдоль пути передвижения двересъемной машины и углезагруэочной машины, вторую линию связи, проложенную вдоль пути передвижения коксовыталкивателя и углезагруэочной машины, при этом передающая антенна дополнительного генератора на двересъемной машине индуктивно связана с приемной антенной приемника на углезагрузочной машине через первую дополнительную линию связи, приемная антенна дополнительного приемника и передающая антенна дополнительного генератора на коксовыталкивателе соответственно индуктивно подключены к передающей антенне генератора и к приемной антенне приемника на углезагрузочной машине через вторую дополнительную линию связи.
