Уплотнение температурно-осадочного шва
Патент 1307025
Авторы
Классы МПК
Уплотнение температурно-осадочного шва
Иллюстрации
Реферат
Изобретение относится к гидротехнике , а именно к герметизации вертикальных температурно-осадочных швов между блоками гидротехнического сооружения . Целью изобретения является повьшгение надежности, упрощение осмотра и ремонта уплотнения. Уплотнение состоит из гофрированной резиновой пластины I, которая прижимается с помощью защитного металлического листа 2 и прижимного элемента 3 w-образного сечения к температурно-осадочному шву. Прижимной элемент 3 одним концом размещается в пазу 4, расположенном в блоке 5, а другим концом жестко крепится с помощью болта 6 к блоку 7. Вся конструкция уплотнения крепится в бетоне с помощью анкеров 8. Наличие конца прижимной пластины 1, свободно входящего в открытый паз 4 на одном блоке, и свободного перемещения этого конца по вертикали позволяет обеспечить надежность работы данной конструкции. 2 ил. (Л On тдмпературнв-:. осадочного со о о rs:) СП Фиг.1

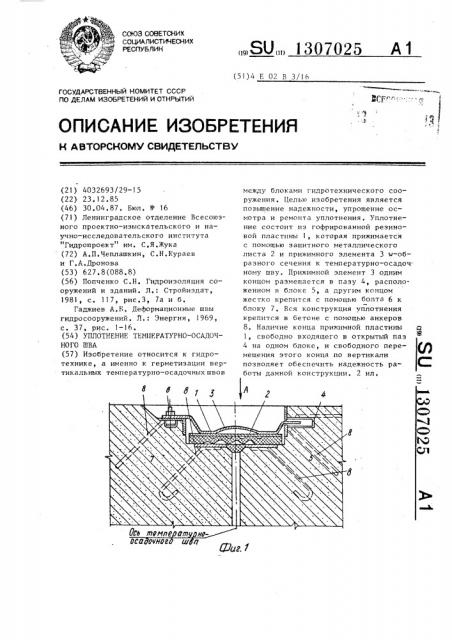

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (51) 4 F. 02 В 3/16
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Й ь тмлю ал нпоса ини ы а
Яцг. 1
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4032693/29-15 (22) 23.12.85 (46) 30.04.87. Вюл. К 16 (71) Ленинградское отделение Всесоюзного проектно-изыскательского и научно-исследовательского института
"Гидропроект" им. С.Я.Жука (72) А.П.Чеплашкин, С.Н.Кураев и Г.А.Дронова (53) 627.8(088,8) (56) Попченко С,Н. Гидроизоляция сооружений и зданий. Л.: Стройиздат, 1981, с. 117, рис.3 7а и б, Гаджиев А.Б, Деформационные швы гидросооружений. Л.: Энергия, 1969, с. 37, рис ° 1-16. (54) УПЛОТНЕНИЕ TEMIIEPATYPHO-ОСАДОЧНОГО IIIBA (57) Изобретение относится к гидротехнике, а именно к герметизации вертикальных температурно-осадочных швов. БО 1307025 А1 между блоками гидротехнического сооружения, Целью изобретения является повьш1ение надежности, упрощение осмотра и ремонта уплотнения. Уплотнение состоит из гофрированной резиновой пластины 1, которая прижимается с помощью защитного металлического листа 2 и прижимного элемента 3 w-образного сечения к температурно-осадоч. ному шву. Прижимной элемент 3 одним концом размещается в пазу 4, расположенном в блоке 5, а другим концом жестко крепится с помощью болта 6 к блоку 7, Вся конструкция уплотнения крепится в бетоне с помощью анкеров
8 ° Наличие конца прижимной пластины
1, свободно входящего в открытый паз
4 на одном блоке, и свободного перемещения этого конца по вертикали позволяет обеспечить надежность работы данной конструкции. 2 ил.
13О7а2
ВНИИПИ Заказ 1604!27 Тираж 607
Подписное
Произв.-полигр. пр-тие, г. Ужгород, ул . Проектная, 4
Изобретение относится к гидротехнике, а именно к герметизации вертикальных температурно-осадочных швов между блоками гидротехнического сооружения, Целью изобретения является повышение надежности, упрощение осмотра и ремонта уплотнения температурноосадочных швов.,На фиг.1 показан разрез по температурно-осадочному шву; на фиг,2 вид А на фиг.1.
Уплотнение состоит из гофрированной резиновой пластинь1 1, которую прижимают с помощью защитного металлического листа 2 и прижимно-о элемента 3 w-образного сечения к температурно-осадочному шву. Прижимной элемент 3 одним концом размещается в пазу 4, расположенном в блоке 5, а другим концом жестка крепитcÿ с помощью болта 6 к блоку 7. Прижимной элемент 3 выполняют не по всему периметру контурного уплотнения, а прерывисто (фиг.2). Всю конструкцию крепят в бетоне анкерами 8.
При сборке сначала закрепляют в а зу 4 свободный конец прижимной плас. тины 3, а потом жестко закрепляют бол. том 6 другой конец пластины, причем как защитный металлический лист 2, так
f и резиновая гофрированная пластина 1 остаются целыми, беэ отверстий, что имеет преимущество перед известными типами уплотнений с резиновыми прокладками.
Наличие конца прижимной пластины
5 1, свободно входящего в открытый паз
4 à одном блоке и свободно перемещае. мого па вертикали, позволяет обеспечить надежность рабаты предлагаемой конструкции, даже при значительной
10 разнице в осадках двух соседних блоков гидротехнических сооружений.
Предлагаемая конструкция позволяет быстро монтировать элементы контурного уплотнения, а в случае неаб15 ходимости производить быстрый осмотр и ремонт данного вица уплотнения. формула изобретения
Уплотнение температурно-осадочного швà, размещенное между двумя блоками гидротехнического сооружения,. содержащее заполнитель шва, уплотняющий эластичный элемент с защитным метал25 лическим листом, поджатым к нему посредством прижимных элементов, а т лич ающе е ся тем, что, сцелью повышения надежности, упрощения осмотра и ремонта уплотнения, прижимЗО ные элементы выполнены в виде пружины -образного сечения, которая одним краем жестко крепится к одному блоку, а другим — свободно входит в паэ, выполненный в другом блоке,
