Способ гранулометрического анализа микрообъектов,например зерен рыхлых горных пород

Способ гранулометрического анализа микрообъектов,например зерен рыхлых горных пород

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано в геологии, металлургии, биологии и других отраслях народного хозяйства. Цель изобретения - повышение точности анализа за счет выбора в качестве измеряемого параметра одной из осей зерна, направленной по нормали к предметному столику микроскопа. Способ гранулометрического анализа осуществляется путем последовательного изменения расстояния между предметным столиком микроскопа и плоскостью фокусировки и автоматического подсчета с помощью вычислительного блока числа зерен, имеющихся в изображении после детектирования при заданных расстояниях. 1 ил. Ф (Л СО о ю 00

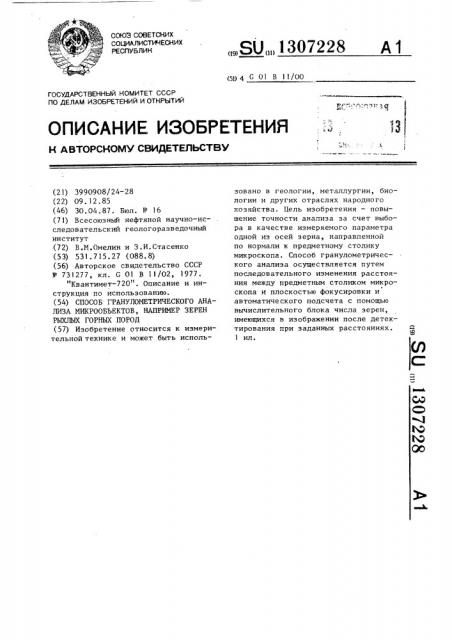

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1307228

А1 (51) 4 G 01 В 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

Ъ sj (ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3990908/24-28 (22) 09. 12. 85 (46) 30.04.87. Бюл. N - 16 (71) Всесоюзный нефтяной научно-исследовательский геологоразведочный институт (72) B.M.Îìåëèí и 3.И.Стасенко (53) 531.715.27 (088.8) (56) Авторское свидетельство СССР

1Ф 731277, кл. С 01 В 11/02, 1977.

"Квантимет-720". Описание и инструкция по использованию. (54) СПОСОБ ГРАНУЛОМЕТРИЧЕСКОГО АНАЛИЗА МИКРООБЬЕКТОВ, НАПРИМЕР ЗЕРЕН

РЫХЛЫХ ГОРНЫХ ПОРОД (57) Изобретение относится к измерительной технике и может быть иснользовано в геологии, металлургии, биологии и других отраслях народного хозяйства. Цель изобретения — повы— шение точности анализа за счет выбора в качестве измеряемого параметра одной из осей зерна, направленной по нормали к предметному столику микроскопа. Способ гранулометрического анализа осуществляется путем последовательного изменения расстояния между предметным столиком микроскопа и плоскостью фокусировки и автоматического подсчета с помощью вычислительного блока числа зерен, имеющихся в изображении после детектирования при заданных расстояниях.

1 ил.

СоставительЛ. Лобзова

Техред А.Кравчук

Корректор С.Шекмар

Редактор Т,Парфенова

Заказ 1618/37 Тираж 678 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.Óæãîðîä, ул.Проектная, 4

1 13072

Изобретение относится к измерйтельной технике и может быть использовано в геологии, металлургии, биологии и других отраслях народного хозяйства. 5

Цель изобретения — повышение точности анализа за счет выбора в качестве измеряемого параметра одной из осей зерна, направленной по нормали к предметному столику микроскопа.

На чертеже изображены зерна на предметном столике микроскопа.

Способ гранулометрического анализа микрообъектов, например зерен рыхлых горных пород, осуществляется следующим образом.

Размещают на предметном столике микроскопа микрообъекты — зерна, вводят изображения микрообъектов с выхода микроскопа в 3ВМ, производят детектирование изображений по величине контраста, последовательно устанавливают интервалы размерных фрак25 ций путем последовательного изменения расстояния между предметным столиком микроскопа и плоскостью фокусировки его объектива на заданную величину, при каждом положении микроскопа подсчитывают число микрообъек30 тов, попадающих в эти интервалы, и производят анализ. с

При наведении объектива микроско-. па на фокус на заданной высоте, например Ь„, относительно столика микроскопа на вход вычислительного блока передаются изображения только тех зерен, вертикальный размер которых, более или равен этой высоте (на чертеже это зерно 1) . Новая установка фокуса на меньшую высоту, например

h, обеспечивает подсчет числа зерен

n=2 и, наконец, установка фокуса на высоту h дает общее число зерен

n = 3. Таким образом, получаем картину распределения зерен по фракциям в виде интегрального распределения по размерам.

Установка на заданную высоту, осуществляется перемещением предметного столика микроскопа и фиксируется по отсчетной шкале в соответствии с калибровкой для каждого увеличения. фо р мул а и з о б р е т е н ия

Способ гранулометрического анализа микрообъектов, например зерен рыхлых горных пород, заключающийся в том, что распределяют на предметном столике микроскопа микрообъекты по размерным фракциям, вводят изображения микрообъектов с выхода микроскопа в ЭВМ, производят детектирование изображений по величине контраста, последовательно устанавливают интервалы размерных фракций, подсчитывают число микрообъектов, попадающих в эти интервалы, и производят анализ, о т л и ч а ю щ и й— с я тем, что, с целью повышения точности анализа, устанавливают интервалы размерных фракций путем по следовательного изменения расстояния между предметным столиком микроскопа и плоскостью фокусировки его ,объектива на заданную величину и при каждом положении микроскопа подсчитывают число микрообъектов.
