Устройство для ультразвукового контроля полых цилиндрических изделий

Устройство для ультразвукового контроля полых цилиндрических изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к области ультразвукового контроля, Целью изобретения является новышение производительности контроля за счет использования механизма захвата и герметизации контролируемого изделия без .снятия его в процессе контроля с контролируембго изделия. Устройство 7Г гг гг 7 / / // / чхчЧчч t гз фиг.З держит иммерсионную ванну с ложементами , на которые укладывается балка 3 с закрепленными по ее конусам захватами , выполненными в виде подвижно соединенных с балкой 3 Г-образных ползунов 5, к которым жестко прикреплены держатели 11 с заглушками 2 и сильфонами 12. Держатели 11 подводятся к торцам полого контролируемого цилиндрического изделия 25, центрируют изделие 25 относительно них и с помощью сильфона 12 и эластичных прокладок 23 заглушек 2 обеспечивают герметизацию контролируемого изделия 25. Жесткость крепления достигается за счет поворота фиксатора 9 на эксцентричном валике 8, при этом зубья фиксатора 9 взаимодействуют с зубьями Г-образного ползуна 5. 4 ил. W, - 9 1 и (Л со о со 00 у ////// /////// У 15 7 / / // //////////// чч фиг.З

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

<511 4 g 01 n 29>

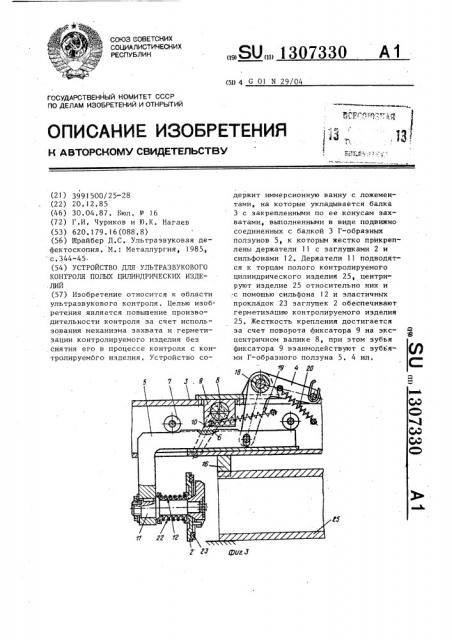

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 1гpp w g » r» °

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3991500/25-28 (22) 20.12.85 (46) 30.04,87. Бюл. Ф 16 (72) Г,И, Чуриков и И,К. Нагаев (53) 620.179.16(088,8) (56) Шрайбер Д,С. Ультразвуковая дефектоскопия. M.: Металлургия, 1985., с,344-45 (54) УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОГО

КОНТРОЛЯ ПОЛЫХ ЦИЛИНДРИЧЕСКИХ ИЗДЕ,ЛИЙ (57) Изобретение относится к области ультразвукового контроля, Целью изобретения является повышение производительности контроля за счет использования механизма захвата и герметизации контролируемого иэделия без снятия его в процессе контроля с контролируемЬго иэделия, Устройство со, SU 1307330 А1 держит иммерсионную ванну с ложементами, на которые укладывается балка

3 с закрепленными по ее конусам захватами, выполненными в виде подвижно соединенных с балкой 3 Г-образных полэунов 5, к которым жестко прикреплены держатели 11 с заглушками 2 и сильфонами 12. Держатели 11 подводятся к торцам полого контролируемого цилиндрического изделия 25, центрируют изделие 25 относительно них и .-с помошью сильфона 12 и эластичных прокладок 23 заглушек 2 обеспечивают герметизацию контролируемого изделия

25. Жесткость крепления достигается за счет поворота фиксатора 9 на эксцентричном валике 8, при этом зубья фиксатора 9 взаимодействуют с зубьями Г-образного ползуна 5, 4 ил, f0

l3

Изобретение относится к ультразвуковому контролю и может быть использовано для контроля полых цилиндрических изделий.

Цель изобретения — повышение производительности контроля путем использования механизма захвата и герметизации контролируемого изделия, не снимаемого с него в процессе контроля.

На фиг.l схематически изображено устройство для ультразвукового контроля полых цилиндрических изделий, общий вид; на фиг,2 — разрез А-А на фиг.l на фиг.3 - захват, исходное положение; на фиг.4 — то же, рабочее положение, Устройство для ультразвукового контроля полых цилиндрических изделий содержит иммерсионную ванну 1, механизм установки и герметизации контролируемого изделия с заглушками

2, выполненный в виде балки 3 с соединенными с ней двумя захватами, каждый из которых состоит иэ шарнирно закрепленного на балке 3 двуплечего рычага 4, кинематически взаимодействующего с одним из его плеч Гобразного ползуна 5 с зубцами 6, шарнирно закрепленных на балке 3 направляющих роликов 7, взаимодействующих с Г-образным ползуном 3, закрепленного на балке с помощью эксцентричного валика 8 фиксатора 9 с зубьями 10, взаимодействующими с зубьями

6 Г-образного ползуна 5, и жестко соединенного с Г-образным полэуном.5 держателя 11 с сильфоном 12, при этом заглушка 2 установлена на держателе l) и подпружинена относительно него, а держатель 11 выполнен с

6 возможностью самоустановки и центрирования контролируемого полого цилиндрического изделия, Кроме того, устройство для ультразвукового контроля полых цилиндрических изделий содержит жестко соединенные с иммерсионной ванной 1 ложементы 13 в виде призм, механизм 14 сканирования с блоком 15 ультразвуковых преобразователей, ложемент 16 для контакта с контролируемым изделием, жестко соединенные с балкой 3, и жестко соединенные с балкой 3 ложементы 17, взаимодействующие с ложементами 13 иммерсионной ванны 1, жестко соединенной с балкой 3 шарнир

18 двуплечего рычага 4, пружину 19 фиксатора 9, пружину 20 двуплечего

07330 2

Рйчага 4, рукоятку 21 фиксатора 9, пружину. 22 заглушки 2 и соединенную с ней эластичную прокладку 23, Позицией 24 обозначено подъемное устройство, взаимодействующее с двуплечими рычагами 4, позицией 25 обозначено контролируемое изделие, Устройство для ультразвукового контроля полых цилиндрических иэделий работает следующим образом, Перед началом работы держатели 11, преодолевая сопротивление пружины 19, разводятся и фиксируются в исходном положении поворотом рукоятки 21 в крайнее верхнее положение. При этом зубья 10 фиксатора 9 входят в зацепление с зубьями 6 Г-образного полэуна 5. После этого с помощью подъемного устройства 24 балка 3 с закреп" ленными на ней захватами переносится из иммерсионной ванны ) и опускается на контролируемое полое цилиндрическое изделие 25, лежащее, например на стеллаже (не показан ), Ложементами

16, жестко соединенными с балкой 7, оно центрируется относительно продольной оси изделия 25, а ложементами 17 опирается на стеллаж, Поворо30 том рукояток 21 в крайние нижние положения зубья 10 фиксаторов 9 выводят из зацепления с зубьями 6 Г-образных ползунов ll и начинают поднимать подъемным устройством за кон31 цы двуплечих рычагов 4. При этом двуплечие рычаги 4, поворачиваясь в шарнире 18, перемещают Г-образные полэуны 5 с держателями 11 и заглушками 2 к торцам изделия 25, Держате40 ли 11 входят во внутреннюю полость изделия 25, а заглушки 2 эластичными прокладками 23 упираются в их торцы, При дальнейшем схождении держателей

11 пружины 22 сжимаются, заглушки 2

45 сходят с конусов держателя 11 и самоустанавливаются по торцам изделия

25, плотно прижимаясь к ним пружина" ми 22 и обспечивая герметизацию внутренней полости изделия 25 за счет

50 эластичных прокладок 23 и сильфонов

12. После чего изделие 25 с помощью держателя ll приподнимается, и руко- ятки 21 устанавливаются в крайнее верхнее положение. При этом Г-обраэ ные ползуны 5 перемещаются по направляющей 7, вследствие эксцентричности вала 8 зубья 10 фиксаторов 9 входят в зацепление с зубьями 6 ползунав 5, фиксируя их рабочее положение. Затем

3 .13О73 балка 3 ложементами 17 устанавливается на ложементы 13 в виде призм, обеспечивая тем самым центрирование изделия 25 относительно иммерсионной ванны 1 и траекторию перемещения механизма 14 сканирования с блоком 15 ультразвуковых преобразователей ° Затем осуществляется контроль изделия

25 перемещением механизма 14 сканирования. Пружина 20 при этом удержи- fO вает двуплечий рычаг.

Формула из обретения

Устройство для ультразвукового контроля полых цилиндрических иэде- .15 лий, содержащее иммерсионную ванну, механизм сканирования с блоком ультразвуковых преобразователей, механизм установки и две заглушки для герметизации контролируемого изделия, о т — 20 л и ч а ю щ е е с я тем, что, с .

30 целью повышения производительности контроля, механизм установки контролируемого изделия выполнен в виде балки с соединенными с ней двумя saxватами, каждый иэ которых состоит из шарнирно закрепленного на балке дву" плечего рычага, кинематически взаимодействующего с одним иэ его.плеч Гобразного ползуна с зубцами, шарнирно закрепленными на балке направляющих роликов, взаимодействующих с Гобразным ползуном, закрепленным на балке фиксатора с зубьями, взаимодействующими с зубьями Г"образного ползуна, и жестко соединенного с Гобразным ползуном держателя с сильфоном с возможностью самоустановки и центрирования контролируемого изделия, а заглушки установлены на держателях и подпружинены относительно последних, д И
