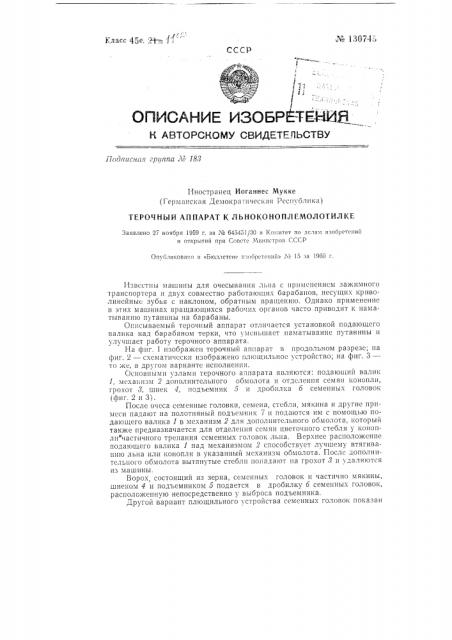

ОПИСАНИК ИЗОЫ ЕййД

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подпасная группа Л 188

Иностранец Иоганнес Мукке ! Германская Деb!Oкра !Ичсска5! Респ1 о!!нкя)

ТЕРОЧНЫЙ АИПАРАТ К ЛЬНОКОНОПЛЕМОЛОТИЛКЕ

Заявлено 27 ноября 1959 г. за 4 645451/30 в Ко :итет по лслаа! изобретений и открытий при Совете Министров ГССР

Опубликовано в <сБюлс!ете!и паобрстсllHi » М 15 аа 1966 г.

Известны машины для очссыванпя льна с применением зажимного транспортера и двух совместно работающих барабанов, несущих криволинейные зубья с наклоном, обратньв| вращению. Однако применение в этих машинах вращающихся рабочих органов часто приводит к наматыванию путанины на барабаны.

Or!ffcûâàåìûé тсрочный аппарат отличается установкой пода!ощсго валика над барабаном терки, что уменьшает наматыванпс путанины и улучшает работу терочного аппарата.

На фиг. 1 изображен терочный аппарат в продольном разрезе; па фиг. 2 — схематически изображено плющильнос устройство; на фиг. 3— то жс, в другом варианте исполнения.

Основными узлами терочного аппарата являются: подающий валик

1, мс а! изм 2 дополнительного обмолота и отделения семян конопли, грохот д, шнек 1, подъемник 5 и дробилка б семенных головок (фиг. 2 и 3}.

После очеса семснные головки, семена, стебли, мякина и другие примеси падают на полотняный подъемник 7 и подаются им с помощью подающего валика 1 в механизм 2 для дополнительного обмолота, который также предназначается для отделения семян цветочного стебля у конопли"частичного трепания семенных головок льна. Верхнее расположение подающего валика 1 пад механизмом 2 сг!особствует лучшему втягиванию льна или конопли в указанный механизм обмолота. После дополнительного обмолота вытянутые стебли попадают на грохот 8 и удаляются из машины.

Ворох, состоящий из зерна, семенных головок и частично мякины, шнеком 4 и подъемником 5 подается в дробилку 6 семенных головок, расположенную непосредственно у выброса подъемника.

Другой вариант плющильного устройства семенных головок показан на фиг. 3. Головки, поступающие с поддонника 8 обратным ходом, попадают непосредственно на дробилку б головок, состоящую из двух валиков, где раздавливаются и посредством шнека 4 и подъемника 5 транспортируются для дополнитсльной очистки в устройство 9.

Предмет изобретения

I. Терочный аппарат к льноконоплемолотилке, содержащий барабан с декой для дополнительного очеса головок от стеблей и вытряхиватель для удаления путанины из вороха, отличающийся тем, что, с целью улучшения работы терки и предотвращения наматывания путанины на. барабан, сверху последнего установлен подающий валик.

2. Форма выполнения терочного аппарата по и, 1, о т л и ч а ю щ а яс я тем, что для улучшения растирания головок льна и конопли, поверхность валика снаожена продольными желобками.

1

1 сРыз. 7
