Регулятор уровня верхнего бьефа

Регулятор уровня верхнего бьефа

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике . Цель изобретения - упрощение конструкции и повышение надежности работы. При низком уровне воды в верхнем бьефе 10 щит 1 прижат к щиту 2, так как момент от гидростатических сил, действующих на щит 1 относительно оси 6, превышает момент от сил, действующих на щит 2 относительно оси 7. При увеличении уровня воды в верхнем бьефе 10 выше расчетного момент сил относи-- тельно оси 7 растет интенсивнее момента сил относительно оси 6, щиты I и 2 расходятся и вода через отверстия между пластинами щитов 1 и 2 сбрасывается в нижней бьеф 11. Уровень воды в верхнем бьефе 10 снижается до расчетного. 1 з.п. ф-лы, 4 ил. ( (Л 00 о j: СП Ф«г/

СОЮЗ СОВЕТСКИ)(СОЦИАЛИСТИЧЕСКИ)(РЕСПУБЛИК (19) (11) А1

n1) 4 (: 05 D 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

H А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3997983/2 -15 (22) 29.12.85 (46) 30.04.87. Бюл. №- 16 (7!) Днепропетровский сельскохозяйственный институт (72) А.М.Мельник, Б.И.Сергеев, Ю.В.Токарь и Г.С.Повтарь (53) 626.823.9(088.8) (56) Авторское свидетельство СССР

¹ 994433337766, кл. Е 02 В 7/02, 1980.

Авторское свидетельство СССР № 808583, кл. E 02 В 7/20, !979. (54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА (57) Изобретение относится к гидротехнике. Цель изобретения — упрощение конструкции и повышение надежности работы. При низком уровне во- ды в верхнем бьефе 10 щит 1 прижат к щиту 2, так как момент от гидростатических сил, действующих на щит

1 относительно оси 6, превышает момент от сил, действующих на щит 2 относительно оси 7. При увеличении уровня воды в верхнем бьефе 10 выше расчетного момент сил относи» тельно оси 7 растет интенсивнее момента сил относительно оси 6, щиты и 2 расходятся и вода через отверстия между пластинами щитов 1 и 2 сбрасывается в нижней бьеф !1. Уровень воды в верхнем бьефе 10 снижается до расчетного. 1 з.п. ф-лы, 4 ил.

1307450

Изобретение относится к гидротех -. нике, а именно к устройствам для регулирования уровня воды в верхних бьефах различных подпорных сооружений на каналах, реках и т.д. 5

Цель изобретения — упрощение конструкции и повышение надежности работы.

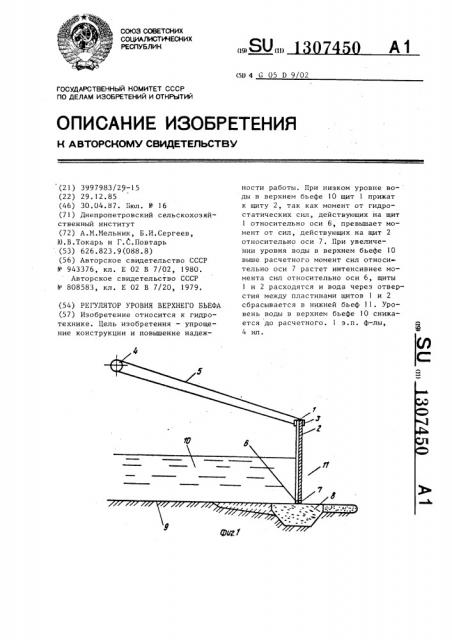

На фиг.1 изображен регулятор, продольный разрез при перекрытом во- 10

1 дотоке; на фиг.2 — то же, при сбросе воды; на фиг.3 — щиты с балками; на фиг.4 — регулятор, аксонометрия.

Регулятор содержит верховой щит 1 и низовой щит 2, выполненные в виде трапецеидальных пластин, скрепленных в верхней части балками 3 блоки, выполненные в виде барабанов 4 с винтовыми канавками и ребордами и расположенные перед щитами 1 и 2, и тросы 5, расположенные в канавках барабанов 4 и соединенные своими концами с балками 3 щитов 1 и 2. Пластины щита 1. обращены большими основаниями вниз, а пластины щита 2 — вверх и установлены нижней частью на осях

6 и 7, прикрепленных к балке 8, которая расположена на дне 9 водотока, Вертикальные отверстия, образованные пластинами, в верховом щите 1 су- ® жаются, а в низовом щите 2 расширяются сверху вниз. Тросы 5 огибают барабаны 4 двойной петлей. Позицией

IO обозначен верхний бьеф регулятора, а позицией 11 — нижний бьеф. 35

При низком уровне воды в верхнем бьефе IO щиты 1 и 2 прижаты друг к другу под действием момента сил гидростатического давления на пластины щита 1 относительно оси 6, превышаю- 40 щего момент сил, действующих на пластины щита 2, относительно оси 7. В этом положении щитов 1 и 2 водоток перекрыт. При увеличении уровня воды в верхнем бьефе 10 выше расчетного момента сил гицростатического давления относительно оси 7 увеличивается на большую величину, чем момент сил относительно оси 6. Щит 2 отклоняется вправо, а щит 1 — влево, отверстия между пластинами открываются и излишки воды сбрасываются в нижний бьеф 11. Уровень воды в верхнем бьефе 10 восстанавливается до расчетного.

Ф о р м ул а и з о б р е т е н и я

Регулятор уровня верхнего бьефа, включающий установленные в водотоке на горизонтальных осях верховой и низовой щиты с вертикальными

Ф отверстиями, причем отверстия каждого щита расположены с возможностью их перекрытия другим щитом при совмещении щитов между собой, а верхние кромки щитов соединены между собой тросом, перекинутым через блок, отличающийся тем, что, с целью упрощения конструкции и повышения надежности работы, блок расположен перед щитами со стороны верхнего бьефа, а оси — на дне водотока, причем отверстия в верховом щите выполнены сужающимися, а в низовом — расширяющимися сверху вниз.

2. Регулятор по и. 1, о т л и ч аю шийся тем, что блок выполнен в виде барабана с винтовыми канавками и ребордами, а трос расположен в канавках и огибает барабан двойной петлей.

i 307450

Составитель А.Сергеев

Редактор Л.Пчолинская Техред И.Попович Корректор Н.Король

Заказ 1631/48 Тираж 864 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, 11осква, К вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4
