Агрегат для полива сельскохозяйственных культур

Агрегат для полива сельскохозяйственных культур

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству. Целью изобретения, является упрощение конструкции и расширение функциональных возможностей путем регулирования соотношения воды на полив и дождевание. Агрегат состоит из установленного на самоходных опорах 1 водопроводящего пояса 2 с дождевальными и поливными рабочими органами , оснащенными запорными устройствами 4. Соотношение воды на полив и дождевание обеспечивается с помощью конструктивных особенностей запорного устройства, которое выполнено в виде центрального патрубка с отводами 6 и 7. К центральному патрубку 5 присоединены поливные рабочие органы, а к двум симметрично расположенным боковым отводам - рабочие органы 9. Центральный патрубок 5 состоит из эластичной диафрагмы 10, соединенной через жесткий центр 11 с подпружиненным штоком 12, вьшолненным в хвостовой части в виде шара. Наддиафрагменная полость (НП) 15 посредством трубки 16 управления и регулирующего дросселя 17 сообщена с водопроводящим поясом или атмосферой. При дождевании НП соединяется с началом водопроводящего пояса, при этом эластичная диафрагма под давлением воды, преодолевая усилие пружины, перемещает шток до установления его в крайнее положение, перекрывая тем самым доступ воды в поливные рабочие органы. При поливе НП соединяется с атмосферой , шток смещается в сторону НП и вода поступает в поливные рабочие органы . При комбинированном поливе эластичная диафрагма посредством трубки управления и дросселя устанавливается в промежуточное положение. 1 3.п. ф-лы, 5 ил. (О (Л уз to С35 0

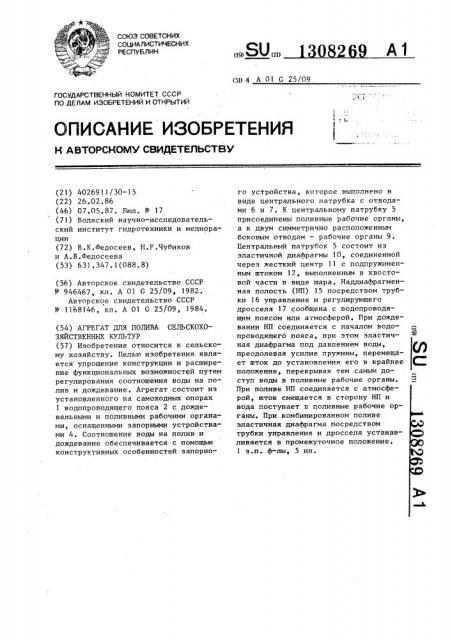

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

09) (11) (51) 4 А 01 G 25/09

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4026911/30-15 (22) 26.02.86 (46) 07.05.87. Бюл. ¹ 17 (71) Волжский научно-исследовательский институт гидротехники и мелиорации (72) В.К.Федосеев, Н.F.×óáèêîâ и А.В.Федосеева (53) 631.347.1(088.8) (56) Авторское свидетельство СССР № 946467, кл. А 01 6 25/09, 1982.

Авторское свидетельство СССР

¹ 1168146, кл. А 01 G 25/09, 1984. (54) АГРЕГАТ ДЛЯ ПОЛИВА СЕЛЬСКОХОЗЯИСТВЕНННХ КУЛЬТУР (57) Изобретение относится к сельскому хозяйству. Целью изобретения. является упрощение конструкции и расширение функциональных возможностей путем регулирования соотношения воды на полив и дождевание. Агрегат состоит из установленного на самоходных опорах

1 водопроводящего пояса 2 с дождевальными и поливными рабочими органами, оснащенными запорными устройствами 4. Соотношение воды на полив и дождевание обеспечивается с помощью конструктивных особенностей запорного устройства, которое выполнено в виде центрального патрубка с отводами 6 и 7. К центральному патрубку 5 присоединены поливные рабочие органы, а к двум симметрично расположенным боковым отводам — рабочие органы 9.

Центральный патрубок 5 состоит из эластичной диафрагмы 10, соединенной через жесткий центр ll с подпружиненным штоком 12, выполненным в хвостовой части в виде шара. Наддиафрагменная полость (НП) 15 посредством трубки 16 управления и регулирующего дросселя 17 сообщена с водопроводящим поясом или атмосферой. При дождевании НП соединяется с началом водопроводящего пояса, при этом эластичная диафрагма под давлением воды, преодолевая усилие пружины, перемещает шток до установления его в крайнее положение, перекрывая тем самым доступ воды в поливные рабочие органы.

При поливе НП соединяется с атмосферой, шток смещается в сторону НП и вода поступает в поливные рабочие органы. При комбинированном поливе эластичная диафрагма посредством трубки управления и дросселя устанавливается в промежуточное положение.

1 з.п. ф-лы, 5 ил.

10

1 130

Изобретение относится к сельскому хозяйству, а именно к технике полива сельскохозяйственных культур.

Цель изобретения — упрощение конструкции агрегата и расширение функциональных возможностей путем регулирования соотношения воды на дождевание и поверхностный полив, На фиг.l схематично изображена часть агрегата.при дождевании сельскохозяйственных культур; на фиг.2 разрез А-А на фиг.l; на фиг.3 — разрез Б-Б на фиг.2; на фиг.4 — часть агрегата при поливе сельскохозяйственных культур поверхностным способом, узел I сечение В-В; на фиг.5 то же, при поливе сельскохозяйственных культур комбинированным способом при различных соотношениях распределения поливной воды на дождевание и поверхностный полив, узел II сечение

Г-Г.

Агрегат для полива сельскохозяйственных культур состоит из самоходных опор 1, на которых установлен водопроводящий пояс 2. По месту расположения водовыпускных отверстий 3 смонтированы запорные устройства 4„ выполненные в виде патрубка 5 с взаимно перпендикулярными отводами 6 и

7, В отводы 6 ввернуты удлинители 8 с дождевальными рабочими органами. 9.

Для исключения деления потока воды, подаваемого на дождевание на части, патрубок 7 выполнен со смещением вниз относительно патрубков 6 и внутри него размещена эластичная диафрагма 10, соединенная через жесткий центр ll с подпружиненным штоком 12, проходящим через направляющую 13 и выполненным в хвостовой части в виде шара. Для сокращения длины пружины

14 в сжатом состоянии она выполнена конусной.

Наддиафрагменная полость 15 сообщена трубкой 16 управления, проходящей по всей длине машины и имеющей в начальной части регулирующий дроссель 17, с водопроводящим поясом или атмосферой. Внутренняя выходная часть патрубка 5 выполнена с седловидным приливом 18, а с наружной стороны к нему подсоедийены поливные рабочие органы 19 с гасителями 20 напора.

Для дождевания сельскохозяйственных культур наддиафрагменная полость

15 патрубка 7 трубкой 16 управления через регулирующий дроссель 17 сое8269 2 диняется с началом водопроводящего пояса 2 ° Тогда эластичная диафрагма

10 под напором поступающей воды, растягиваясь и преодолевая усилие конусной пружины 14, перемещает посредством жесткого центра 11 через направляющую 13 шток 12.до тех пор, пока он не упрется в стенку патрубка

5 и установится в седловидный прилив 18, плотно перекрывая доступ воды в поливные рабочие органы 19. В этом случае поданная в водопроводящий пояс 2 поливная вода через водовыпускное отверстие 3 попадает в патрубки 5 и 6, а затем удлинители 8 и в дождеобразователи 9, последними струя дробится на капли и разбрызгивается в виде дождя над орошаемой поверхностью.

Для производства поверхностного полива сельскохозяйственных культур каждая наддиафрагменная полость 15 отводов 7 трубкой 16 управления через регулирующий дроссель 17 соединяется с атмосферой. В этом случае возвратная пружина 14, воздействуя на жесткий центр ll отводит эластичную диафрагму 10, а вместе с ней и через направляющую 13 шток 12 в сторону расположения наддиафрагменной полости 15 до тех пор, пока концевая шарообразная часть штока не установится в полости патрубка 7. Тогда поливная вода из водораспределительного пояса

2,через водовыпускные отверстия 3 напрямую поступает в прямоточный канал катрубка 5, а затем в полость гибкого поливного рабочего органа 19, волочащегося по земле, где за счет установленного гасителя 20 напора она теряет свою энергию и близко к

-нулевой скорости стекает по стенкам на поверхность почвы, осуществляя таким образом поверхностный полив сельскохозяйственных культур.

Для осуществления комбинированного полива сельскохозяйственных культур различными соотношениями распределения поливной воды на дождевание и поверхностный полив наддиафрагменная полость 15 патрубка 7 трубкой 16 управления через регулирующий дроссель 17, установленный на заданную отметку, опять соединяется с началом водопроводящего пояса 2, установленного на опорах 1. Тогда под напором поступающей воды эластичная диафрагма !О, частично растягиваясь и преодолевая усилие пружины 14, перемеща3 ) 3082 ет через направляющую 13 m rom 2 до тех пор, пока усилие над диафрагмой не уравновесится усилием развиваемым пружиной 14 и шток 12 остановится, частично перекрывая шарообразной фор5 мой проходное сечение патрубка 5. В этом случае вода иэ водопроводящего пояса 2 через водовыпускное отверстие

3, заданной частью минуя легко обтекаемую форму шара, направляется в по- 1О ливные рабочие органы 19, а другая оставшаяся подпертая концевой часть штока погадает в патрубки 6, затем удлинители 8 и дождеобразователи 9, последними она дробится на капли.

2. Агрегат по п.l, о т л и ч а юшийся тем, что отвод с размещенной в нем диафрагмой выполнен со смещением относительно симметрично расположенных боковых отводов в сторону поливного рабочего органа. формула изобретения

1. Агрегат для полива сельскохозяйственных культур, включающий уста-д1 новленный на самоходных опорах водопроводящий пояс с дождевальными рабочими органами, оснащенными запорными устройствами, отличающийся тем, что, с целью упрощения конструк-25 ции и расширения функциональных возможностей путем регулирования соотношения воды на поиив и дождевание, запорное устройство выполнено в виде центрального патрубка с отводами, в одном из которых размещена эластичная диафрагма, соединенная через жесткий центр со штоком, выполненным в хвостовой части в виде шара, причем наддиафрагменная полость посредством трубки управления, проходящей по всей длине машины и имеющей в начале регулирующий дроссель, сообщена с водопроводящим поясом или атмосферой, а шток подпружинен конусной пружиной, при этом поливные рабочие органы смонтированы на центральном патрубке, а дождевальные — на двух симметрично расположенных боковых отвор,àõ.
