Установка и.и.сташевского для содержания пчелиных семей

Установка и.и.сташевского для содержания пчелиных семей

Иллюстрации

Показать все

Реферат



Изобретение относится к пчело водству. Целью изобретения является повышение надежности при использовании сменных контейнеров. Установка содержит установленные на передвижной платформе два корпуса 2, В корпусах размещены отделения 5 для пчел, При расширении пчелиных семей на платформу устанавливают сменный контейнер 26 с одной или двумя открытыми сторонами. Задние стенки отделений выполнены в виде дверец 6, стыкующихся со сменными контейнерами. Дверцы 6 выполнены в виде рамки с направляющими 19, в которые устанавливают сменные вкладыши 20. В нижней части рамки выполнены окна со сменнььми задвижками. При расширении пчелосемей корпус соединяют со сменным контейнером, при этом в рамку вставляют в качестве вкладьша пчелиный сот, а в окно - задвижку из разделительной решетки. При сокращении пчелиной семьи в качестве вкладыша устар навливают пенопластовый лист , а в окно - глухую задвижку 10. 9 ил. S (Л со о 00 ю со 14)

СО1ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИ Х

РЕСПУБЛИК

{r)1 4 А 01 К 47/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1114386 . (21) 3986053/30-15 (22) 09,12.85 (46) 07,05.87. Вюл. 9 17 (75) И.И..Сташевский (53) 638,141.44 (088.8) (56) Авторское свидетельство СССР

N - 11!4386, кл. А 01 К 47/00, 1981, (54) УСТАНОВКА И.И.СТАШЕВСКОГО ДЛЯ

СОДЕРЖАНИЯ ПЧЕЛИНЫХ СЕМЕЙ (57) Изобретение относится к пчеловодству, Целью изобретения является повышение надежности при использовании сменных контейнеров. Установка содержит установленные на передвижной платформе два корпуса 2, В корпусах размещены отделения 5 для пчел.

При расширении пчелиных семей на

„„80„„1308297 A 2 платформу устанавливают сменный контейнер 26 с одной или двумя открытыми сторонами. Задние стенки отделений выполнены в виде дверец 6, стыкующихся со сменными контейнерами.

Дверцы 6 выполненн в виде рамки с направляющими 19, в которые устанавливают сменные вкладьппи 20. В нижней части рамки выполнены окна со сменными задвижками. При расширении пчелосемей корпус соединяют со сменным контейнером, при этом в рамку вставляют в качестве вкладьппа пчелиный сот, а в окно — задвижку из разделительной решетки. При сокращении пчелиной семьи в качестве вкладьппа уста- а

Ж навливают пенопластовый лист, а в окно — глухую задвижку 10. 9 ил.

130829

Изобретение относится к пчеловодству и является усовершенствованием устройства по авт. св. Р 1114386.

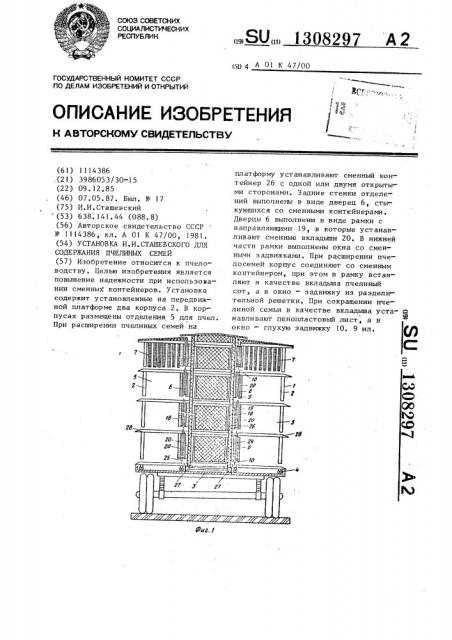

Целью изобретения является повышение надежности при использовании сменных контейнеров, На фиг.1 изображена установка для содержания пчелиных семей со сменным контейнером, поперечный разрез; на. фиг.2 —; нафиг.3 -10 то же, без сменного контейнера; на фиг. 4 — задняя стенка отделения для пчел с вкладышем из сота, вид спереди; на фиг.5 — то же, поперечный раз" рез, вид сверху; на фиг.6 - то же, 15 продольный разрез, вид сбоку; на фиг.7 — задняя стенка отделения для пчел с вкладышем из пенопласта; на фиг,8, — то же, поперечный разрез, вид сверху; на фиг.9 — то же, про- 20 дольный разрез, вид сбоку, Передвижной павильон 1 содержит двухосную тележку. Вдоль боковых стен павильона расположены два корпу" са 2 на направляющих 3 при помощи роликов 4. В каждом корпусе имеются отделения 5, в которых содержатся сем >и пчел. В каждом отделении 5 имеются дверцы 6, рамки 7 в пакете 8, который выдвигается во внутреннюю часть павильона. В корпусе 2 имеются направляющие 9, в которые вставляют сменные задвижки 10-12, BIIIIoJI ненные в виде ленты.,Задвижка 10 выполнена глухой, задвижка 11 выполне- 35 на из разделительной решетки, в задвижке 12 содержится удалитель Портера. На корпусе 2 имеются кольца 13, на которые навешены кронштейны 14.

Корпусы 2 соединены между собой при помощи телескопических трубок 15 болтов 16 и крючков 17, Между корпусами 2 устанавливают губчатую прокладку 18. Задние стенки отделений выполнены в виде дверок 6,, Дверцы 6 45 выполнены в виде рамки с жестко закрепленными направляющими 19, в котор >1е вставляют сменные вкладыши 20 и 21. Вкладыши 20 выполнены в форме рамки из односторонних полиэтилено- 50 вых сотов, покрытых слоем воска. Задвижка-утеплитель 21 выполнена из пенопласта и имеет форму четырехугольного листа. Пенопласт жестко прикреплен к пластине 22, в пеноплас- 55

* те имеются пазы 23. Сменные задвижки

10-12 перекрывают имеющиеся в задних стенках 24 окна 25. Сменные контей7 2 неры 26 выполнены аналогично корпусам 2 и имеют ролики 27, однако обе противоположные стрроны сменных контейнеров выполнены открытыми. В каждом корпусе 2 имеются летки 28.

Установка. работает следующим образом.

До главного взятка систематически " проводят подкормку пчел сахарным сиропом. Расширение гнезда производят за счет подставного сменного контейнера, который полностью укомплектован рамками 7 с сухими пчелиными сотами и несколькими рамками с вощиной. Расширение гнезца производят одновременно с объединением пчелиных семей, Перед объединением пчелиных семей в направляющие 19 по обе стороны дверцы 6 устанавливают вкладыши

20, выполненные из односторонних полиэтиленовых сотов, покрытых слоем воска. При этом дверцы 6 превращаются в рамку (полиэтиленовые соты, покрытые воском, располагаются с обеих сторон от дверки 6). Это дает возможность исключить границы между сменным контейнером и гнездами пчел (исключить отрицательный психологический барьер у пчел), в результате чего повышается продуктивность пчел> улучшаются условия их содержания, повышается коэффициент полезного использования объема павильона. Для объединения пчелиных семей и расширения гнезд производят замену ленты

10 лентой 11 с разделительной решеткой, обклеенной газетной бутагой. Затем жестко соединяют сменный контейнер с корпусами 2. Пчелы прогрызают газетную бумагу, принимают подложку, При этом каждые две семьи, расположенные в корпусах 2, объединяются через. разделительную решетку 11 с отделениями сменного контейнера 26, Откладка яиц маткой во время взятка не ограничена. Отбор медовых сотов для откачки меда производят путем удаления или замены смежных контейнеров 26, наполненных медовыми сотами, при помощи замены ленты 11 лентой

12, в которой содержится удалитель

Портера. Рабочие пчелы улетают за взятком. Через три часа после замены ленты 11 лентой 12 производят расфиксацию сменного контейнера 26 с корпусом 2 и перемещают его на автомашину или производят замену аналогичньк сменным контейнером, наполненным рам! 3082 ками с сухими сотами, при помощи лебедки и троса, расположенных на автомашине (не показано) . Из направляющих 3 делают мостик между павильоном

1 и автомашиной. Направляющие 3 жест- 5 ко соединяют. Затем сменный контейнер 26, наполненный медовыми сотами, соединяют с лебедкой, установленной на одной автомашине, при помощи троса, а сменный контейнер, содержащий 10 сухие сота, устанавливают на другой автомашине и соединяют с лебедкой при помощи тросов. При помощи лебедки одновременно производят перемещение двух контейнеров с павильона на 15 порожнюю автомашину, а из автомашины— на платформу павильона. Откачку меда, обработку и переработку меда и воска производят на заводе. Все 80-100 пчелосемей размещают в двух подвиж- 20 ных корпусах 2 с выходящими наружу летками 28.

При сбкращении гнезда производят замену ленты 11 лентои 12, в которой содержится удалитель Портера. Рабочие пчелы улетают за взятком. Через

3 ч после замены ленты 1! лентой 12 производят расфиксацию сменного контейнера 26 с корпусом 2, Корпусы 2 30

9/ 4 перекатывают дальше на края платформы, после чего сменные контейнеры 26 перекатывают по направляющим на автомашину при помощи лебедок. Затем корпусы 2 фиксируют в надлежащем положении. После удаления сменного контейнера 26 из направляющих 19 удаляют вкладыш и 20, выполненные в форме полиэтиленовых односторонних сотовых рамок, вместо них вставляют вкладыши утеплители 21, выполненные из пенопласта. При сокращении гнезд в отделениях 5 производят замену вкладышей

20 вкладышами 21, При этом металлические пластинки 22 находятся в направляющих 19.

Ф о р му л а и з о б р е т е н и я

Установка для содержания пчелиных семей по авт. св. В 1114386, о т— л и ч а ю щ а я с я тем, что, с целью повышения надежности при использовании сменных контейнеров, задние стенки отделений для пчел выполнены в виде рамки со смснными вкладышами, выполненными в виде сота или в виде листа иэ пенопласта, а окна со сменными задвижками расположены в нижней части рамки, 1308297

1 308297

) 308297

21

1

\

1

1
