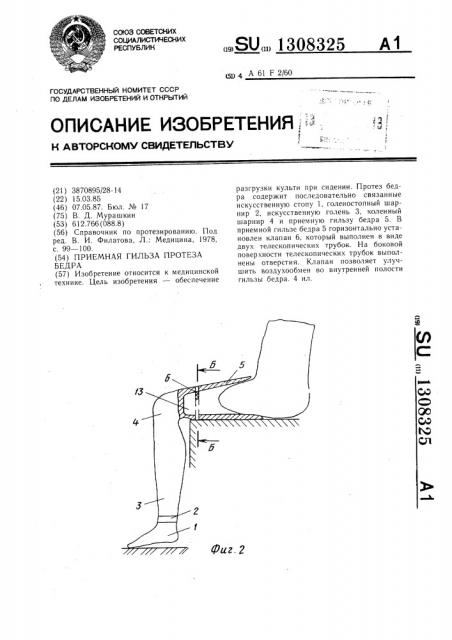

Изобретение относится к медицинской технике. Цель изобретения - обеспечение разгрузки культи при сидении. Протез бедра содержит последовательно связанные искусственную стопу 1, голеностопный шарнир 2, искусственную голень 3, коленный шарнир 4 и приемную гильзу бедра 5. В приемной гильзе бедра 5 горизонтально установлен клапан 6, который выполнен в виде двух телескопических трубок. На боковой поверхности телескопических трубок выполнены отверстия. Клапан позволяет улучшить воздухообмен во внутренней полости гильзы бедра. 4 ил. х Х /// (Л с со о ОЮ со ГчЭ СП Фиг. 2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1308325 А1 ц11 4 А 61 F 2/60

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;

Н ABTOPCHOMV СВИДЕТЕЛЬСТБУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3870895/28-14 (22) 15.03.85 (46) 07.05.87. Бюл. № 17 (75) В. Д. Мурашкин (53) 612.766 (088.8) (56) Справочник по протезированию. Под ред. В. И. Филатова, Л.: Медицина, 1978, с. 99 — 100. (54) ПРИЕМНАЯ ГИЛЬЗА ПРОТЕЗА

БЕДРА (57) Изобретение относится к медицинской технике. Цель изобретения — обеспечение разгрузки культи при сидении. Протез бедра содержит последовательно связанные искусственную стопу 1, голеностопный шарнир 2, искусственную голень 3, коленный шарнир 4 и приемную гильзу бедра 5. В приемной гильзе бедра 5 горизонтально установлен клапан 6, который выполнен в виде двух телескопических трубок. На боковой поверхности телескопических трубок выполнены отверстия. Клапан позволяет улучшить воздухообмен во внутренней полости гильзы бедра. 4 ил.

1308325

Изобретение относится к медицинской технике, конкретно к ортопедии, и касается изготовления протезов для нижней конечности.

Целью изобретения является обеспечение разгрузки культи при сидении.

На фиг. 1 показан протез бедра в положении стоя; на фиг. 2 — то же, в положении сидя, т. е. в положении, когда клапан открыт; на фиг. 3 — сечение А — А на фиг. 1; на фиг. 4 — сечение Б — Б на фиг. 2.

Протез бедра содержит последовательно связа нные искусствен ную стопу 1, голеностопный шарнир 2, искусственную голень 3, . коленный шарнир 4 и приемную гильзу бедра 5. В приемной гильзе бедра 5 горизонтально установлен клапан 6, который выполнен в виде двух телескопических трубок 7 и 8. Внутренняя трубка 7 подпружинена пружиной 9, находящейся внутри трубки 8 и закрытой с другой стороны заглушкой 10, на которую и опирается пружина 9. В обоих телескопических трубках 7 и 8 на боковой поверхности выполнены отверстия 11 и 12, совпадающие при нажатии на трубку 7.

Протез бедра используют следующим образом.

В положении стоя клапан закрыт, сохраняя вакуум во внутренней полости 13 приемной гильзы бедра 5. В положении сидя при соприкосновении торцовой поверх2 ности внутренней трубки 7 клапана 6 с плоскостью сиденья сжимается пружина 9 и тем самым. совмещаются отверстия 11 и 12.

Воздух начинает свою циркуляцию, т. е. из внутренней полости 13 в атмосферу и обратно. Более теплый воздух из внутренней полости 13 гильзы бедра выходит из протеза через отверстия 11 и 12 наружу, а более холодный воздух затем поступает через эти же отверстия во внутреннюю по1Î лость 13, тем самым происходит воздухообмен во внутренней полости 13 гильзы бедра.

Наличие встроенного в гильзу бедра клапана позволяет улучшить воздухообмен во внутренней полости гильзы бедра, уменьшить влажность и тем самым повысить удобство пользования протезом за счет уменьшения потовыделения, а также раздражающего воздействия продуктов потовыделения на кожную поверхность культи

2О больного.

Формула изобретения

Приемная гильза протеза бедра, выполненная в виде полой оболочки, отличающаяся тем, что, с целью обеспечения разгрузки культи при сидении, оболочка снабжена клапаном, установленным в незанятой культей полости оболочки на опорной поверхности.!

308325

Составитель Н. Никитин

Редактор А. Ворович Техред И. Верес Корректор И. Эрдейи

Заказ 1428/6 Тираж 596 Подписное
