Реферат



Изобретение относится к устройствам для быстрого зажима обрабатываемых изделий, может быть использовано в инструментальных цехах и является усоверп/енствованием изобретения по авт.св. № 1240565. Целью дополнительного изобретения является улучшение эксплуатационных характеристик путем увеличения быстродействия тисков при сохранении требуемой надежности и точности зажима детали . При раскреплении обрабатываемой детали 17 подвижную губку 5 рукой удерживают на месте, одновременно вращая винт 7. Гайка 8 перемещается в отверстии 6. Лепесток 13 гайки 8 разгибается и резьба выходит из зацепления с винтом 7. Далее губку 5 за головку толкателя 16 можно переместить в любое положение. При зажима детали гайку 8 посредством толкателя 16 перемещают до тех пор, пока резьба 12 лепестка 13 не войдет в зацепление с резьбой винта 7. Далее происходит зажим детали I7 посредством винта 7. 1 з.п. ф-лы. Зил. § (Л /4 ю 15 9иг.1

СООЗ СОВЕТСНИХ

РЕСПУБЛИН (19) .(11) А2 (51) 4 В 25 В 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCKOMV СВИДЕТЕЛЬСТВУ

2 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1240565 (21) 4005227/25-28 (22) 10. 01. 86 (46) 07.05. 87. Вюл. 1) 17 (72) Н.П.Маков (53) 621 . 881 (088. 8) (56) Авторское свидетельство СССР

Ф 1240565, кл. В 25 В 1/00, 1985. (54) ПАРАЛЛЕЛЬНЬЬ ТИСКИ (57) Изобретение относится к устройствам для быстрого зажима обрабатываемых изделий, может быть использовано в инструментальных цехах и является усоверп(енствованием изобретения по авт.св. 11- 1240565. Целью дополнительного изобретения является улучшение эксплуатационных характеристик путем увеличения быстродействия тисков при сохранении требуемой надежности и точности зажима детали. При раскреплении обрабатываемой детали 17 подвижную губку 5 рукой удерживают на месте, одновременно вращая винт 7. Гайка 8 перемещается в отверстии 6. Лепесток 13 гайки 8 разгибается и резьба выходит из зацепления с винтом 7. Далее губку 5 эа головку толкателя 16 можно переместить в любое положение. При зажима детали гайку 8 посредством толкателя 16 перемещают до тех пор, пока резьба 12 лепестка 13 не войдет в зацепление с резьбой винта 7 °

Далее происходит зажим детали 17 посредством винта 7. 1 з.п. ф-лы, 3 ил.

1308453

Изобретение относится к машиностроению, конкретно к устройствам для быстрого зажима обрабатываемых деталей, может быть использовано, в частности, в инструментальных цехах и является усовершенствованием изобретения по авт.св ° 8 1240565.

Цель изобретения — улучшение эксплуатационных характеристик путем увеличения быстродействия при сох- 10 ранности требуемой надежности и точности зажима детали.

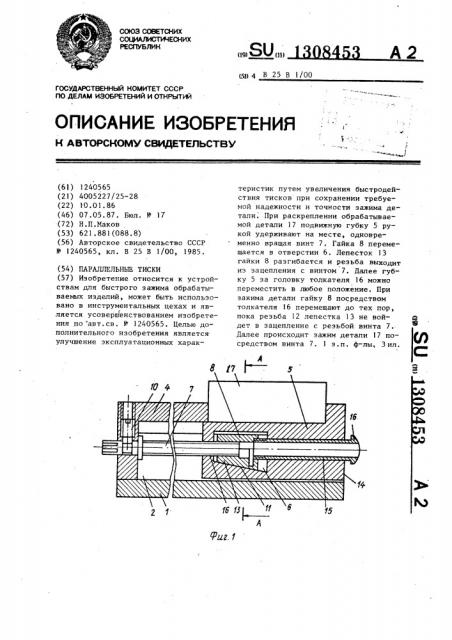

На фиг.1 приведены предлагаемые тиски, общий вид; на фиг.2 — разрез А-А на фиг.l; на фиг.3 — гайка, общий вид.

Тиски содержат корпус 1 с направляющими 2 и пазами 3, неподвижную губку 4, подвижную губку 5, в которой перпендикулярно направляющим 2 и пазам 3 выполнено отверстие Ь. Зажимной механизм выполнен в виде передачи винт 7 — гайка 8. Гайка 8 выполнена с буртиками 9 и расположена в отверстии 6 подвижной губки 5, а винт 7

25 свободным концом закреплен в неподвижной губке 4 стопором 10 с воэможностью вращения вокруг своей оси.

Поверхность ll отверстия 6, обра30 щенная к основанию корпуса 1, выполнена наклонной<к основанию с подъемом в сторону неподвижной губки 4.

Гайка 8 выполнена в виде двухлепестковой цанги. Резьба 12 гайки 8 35 нанесена на внутреннюю цилиндрическую поверхность лепестка 13. На сво.бодном торце 14 губки 5 выполнено отверстие 15. Толкатель 16 расположен в отверстии 15 и закреплен на гайке 8. 40

Тиски работают следующим образом.

Обрабатываемое изделие 17 устанавливается в тиски, после чего, вращая винт 7, перемещают гайку 8, которая, взаимодействуя с наклонной поверхностью 11 отверстия 6 подвижной губки 5, перемещает ее до упора в изделие 17. При дальнейшем вращении винта 5 происходит надежное зажатие изделия 17 между губками 4 и 5. В процессе эажатия на подвижную губку 5 помимо зажимной силы действует сила, прижимающая ее к направляющим 2, т.е. исключающая перекос.

Прижимная сила возникает благодаря тому, что при взаимодействии наклонных поверхностей 11 подвижной губ ки 5 и гайки 8, последняя перемещается до упора ее буртиков 9 в боко-. вые поверхности пазов 3, после чего вертикальная составляющая силы взаимодействия гайки 8 и подвижной губки 5 стремится прижать последнюю к направляющим 2.

Быстрые перемещения губки 5 происходят следующим образом. При раскреплении обрабатываемой детали (изделия 17) подвижную губку 5 рукой удерживают на месте, вращая винт 7.

При этом гайка 8 перемещается в отверстии 6 подвижной губки 5, лепесток 13 гайки 8 разгибается и ее резьба выходит из зацепления с витками резьбы винта 7. Так как на верхнем лепестке нет резьбы, а нижний лепесток 13 не касается резьбы винта 7, губку 5 эа головку толкателя 16 можно переместить в любое положение, например до упора в изделие 17, размер которого меньше.

При зажиме изделия 17 губку 5 перемещают до упора в него. Далее продолжают перемещать толкатель 16 в сторону неподвижной губки 4, а так как она стоит на месте, перемещается гайка 8 в отверстии 6, лепесток

13 гайки 8 при этом поднимается и его резьба 12 входит в зацепление с резьбой винта 7 ° После этого, вращая винт 7, зажимают изделие 17. !

Формула иэ обретения

l . Параллельные тиски по ав т . св .

11 1240565, отличающиеся тем, что, с целью улучшения эксплуатационных характеристик, гайка выполнена в виде двухлепестковой цанги, а резьба гайки нанесена на внутреннюю цилиндрическую поверхность лепестка, размещенного со стороны наклонной поверхности отверстия.

2. Тиски по п.l, о т л и ч а ющ и е с я тем, что на свободном торце подвижной губки выполнено отверстие, соосное винту, а тиски снабжены полым толкателем, расположенным в отверстии и закрепленным одним концом на гайке.

1308453

А-А

Риг. 2
