Парусное вооружение
Иллюстрации
Реферат
Парусное вооружение судна содержит поворотную мачту 1 с реями 2 и 3 и мягким парусом 5. Один край паруса намотан на горизонтальный вал 4 с приводом, а другой закреплен на нижнем рее. На горизонтальный 4 вал .обратно направлению намотки паруса намотаны тяги 6, верхние концы которых закреплены на верхнем рее 2. Изобретение позволяет повысить надежность при дистанционном управлении. 4 ил с V 7 t А
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
21 А1 (19) (11) (51) 4 В 63 Н 9/00 06
ОПИСАНИЕ ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3839000/27-11 (22) 08. 01. 85 (46) 07.05.87. Бюп. Ф 17 (75) M.A.Спивак (53) 623.843 (088.8) (56) Авторское свидетельство СССР
1(992319, кл. В 63 Н 9/06, 03.07.80. (54) ПАРУСНОЕ ВООРУЖЕНИЕ (57) Парусное вооружение судна содержит поворотную мачту 1 с реями 2 и 3 и мягким парусом 5. Один край паруса намотан на горизонтальный вал 4 с приводом, а другой закреплен на нижнем рее. На горизонтальный 4 вал обратно направлению намотки паруса намотаны тяги 6, верхние концы которых закреплены на верхнем рее 2. Изобретение позволяет повысить надежность при дистанционном управлении.
4 ил, 8521 2 от мест прикрепления к рею 2 тяг 6 стороны и соединенным с двигателями 9, Подъем паруса 5 осуществляется с помощью приводов 9, вращающих катушки 8, на которые наматываются ленты
7, сматывающиеся с вала 4, с которого сматывается парус 5.
Спуск паруса 5 осуществляется под действием силы тяжести вала 4, кото10 рый, вращаясь без скольжения, наматывает на себя парус 5 и сматывает с себя тяги 6. рее.! 130
Изобретение относится к судостроению, а именно к парусному вооружению судов.
Целью изобретения является повышение надежности при дистанционности управления.

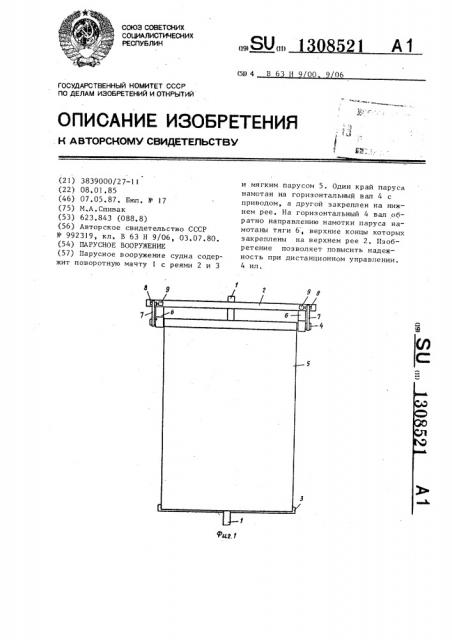

На фиг,1 показано парусное вооружение (парус поднят), вид спереди;. на фиг.2 — то же, вид сбоку; на фиг.3парусное вооружение (парус опущен), вид спереди, на фиг,4 — то же, вид сбоку.
Парусное вооружение содержит поворотную мачту l верхний 2 и нижний
3 стационарные реи, вал 4 и мягкий парус 5, соединенный нижним краем с реем 3, а верхним краем — с валом 4, Парусное вооружение снабжено силовыми тягами 6, соединенными верхним концом с реем 2, а нижним — с валом
4„ на который они намотаны, причем намотка выполнена обратно намотке на него паруса 5. Тяги 6 могут быть ленточными.
Вал 4 приводится в движение лентами 7, намотанными на него по направлению намотки паруса 5 и прикрепленными к намоточным катушкам 8, установленным на рее 2 с противоположной
Формула изобретения
15 Парусное вооружение, содержащее поворотную мачту с реями и мягкий парус, одним краем намотанный на горизонтальный вал с приводом, а другим краем связанный с одним из реев, 20 о т л и ч а ю щ е е с я тем, что, с целью повышения надежности при дистанционном управлении, оно снабжено тягами, верхними концами закрепленными на верхнем рее, а нижними конца25 ми намотанными на горизонта ьный ва обратно направлению намотки на него мягкого паруса, при этом другой конец последнего закреплен на нижнем
Фиг.2
1308521
