Датчик обрыва полотна

Датчик обрыва полотна

Иллюстрации

Показать все

Реферат



Изобретение относится к сигнальной технике и позволяет повысить чувствительность датчика путем обеспечения тонкой регулировки хода толкателя 4, при котором минимальное отклонение наконечника 9 от рабочего положения вызывает мгновенное срабатывание путевого выключателя 2. Пружина толкателя 4 упирается во внутренний -г 9 X) сл со

СОО3 СОВЕТСНИХ

Н Ю. Ю

РЕСПУБЛИН

26 04 (59 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ (21) 4004871/28-12 (22) 08. 01. 86 (46) 07.05.87. Бюп. В 17 (71) Одесское специальное конструкторское бюро полиграфического машиностроения (72) А.И. Керман и Д.Н. Нуцалов (53) 677.052.755(088.8) (56) Авторское свидетельство СССР

В 153716 кл. В 65 Н 26/00, 1962. (54) ДАТЧИК ОБРЫВА ПОЛОТНА (57) Изобретение относится к сигнальной технике и позволяет повысить чувствительность датчика путем обеспечения тонкой регулировки. хода толкателя 4, при котором минимальное отклонение наконечника 9 от рабочего полоаения вызывает мгновенное срабатывание путевого выключателя 2. Прузина толкателя 4 упирается во внутренний

13085 торец упора 6, выполненного в виде накидной гайки, навинченной на корпус

1, Один конец гибкого стержня 8 закреплен в толкателе 4, а другой снабжен резьбовым участком, на который навинчен наконечник 9. Гибкий стержень 8 охвачен пружиной 10, один конец которой закреплен на наружном торце гайки, а другой жестко связан с наконечником 9, состоящим из двух элементов: втулки 11 и щупа, контак" тирующего с полотном 12. В рабочем положении наконечник 9 лежит на по-.

37 лотне 12. При обрыве полотна 12 гибкий стержень 8 и пружина 10 выравниваются и стержень 8 поднимается под действием распрямляющейся пружины 10.

Кроме усилия обусловленного подъемом стержня 8, на толкатель 4 действует выталкивающее усилие освобождающейся пружины 5. Когда толкатель 4 приходит в верхнее положение, он нажимает на кнопку 14 путевого выключателя 2, последний, срабатывая, дает команду на останов двигателя машины. 1 ил.

Изобретение относится к сигнальной технике, в частности. к датчикам обрыва полотна, используемым в бобинорезальных машинах, применяемых в полиграфическом и переплетно-брошюро- 5 вочиом производствах.

Цель изобретения — повышение чувствительности датчика.

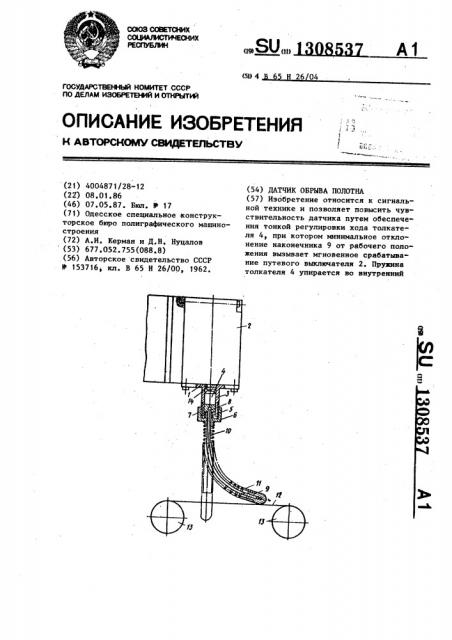

На чертеже схематически изображен 10 предлагаемый датчик.

Датчик обрыва полотна содержит корпус 1, который устанавливается на серийно выпускаемых конечных выключателях 2, например, серии ВП15. 15 ,Корпус 1 выполнен в виде фланца с жестким патрубком 3. В корпусе 1 расположен исполнительный элемент в виде толкателя 4, подпружиненного пружиной

5 кручения, упирающейся в торцовый 20 упор 6. Последний выполнен на наружном нагрубке 7, коаксиальном патрубку 3, в виде накидной гайки, установленной иа резьбовой части патрубка 3. В толкателе 4 закреплен один конец гибкого 25 стержня 8, проходящего через централь. ное отверстие, а второй конец стержня

8 снабжен резьбовым участком, на который навинчен наконечник 9.. Стержень

8 охвачен пружиной 10 кручения . Нако- 30 нечник 9 выполнен в виде разъемной детали, состоящей из втулки 11, в которую свободно входит конец щупа наконечника, Один конец пружийы 10 жест; ко закреплен на наружной стороне упо- 35 ра 6, а второй конец жестко связан с втулкой 11, Полотно 12 натянуто между роликами 13. Кнопка 14 конечно- го выключателя 2 служит для взаимодействия с толкателем 4.

Датчик обрыва полотна работает слеследующим образом.

Во время заправки полотна 12 и при его перемещении между роликами

13 наконечник 9 своим концом опирается на поверхность полотна (занимает рабочее положение) и изгибает гибкий стержень 8 с пружиной 10. При этом толкатель 4 находится в нижнем положении, прижимая пружину S к внутрен" ней торцовой поверхности упора 6 (накидной гайки), При обрыве полотна.

12 гибкий стержень 8 и пружина 10 распрямляются, толкатель 4 под действием поднимающегося стержня 8 и усилия освобождающейся пружины 5 перемещается вверх„ В верхнем положении толкатель 4 нажимает на кнопку 14, включая тем самым контакты конечного выключателя 2, дающего команду на останов двигателя машины.

Установкой гайки патрубка 7 в определенном положении на резьбовом участке патрубка 3 задается определенное усилие сжатия пружины 5, которое воздействует на толкатель 4 при отпускании пружины 5, выталкивая его вверх. Регулировку хода толкателя 4 осуществляют перемещением наконечника 9 по резьбе стержня 8 с обес.печением необходимого усилия сжатия пружины 10.

Таким образом, установкой гайки на корпусе 1 и доводкой усилия сжатия пружины 10 до необходимого обеспечи3 13085 вают такой ход толкателя 4, прн котором минимальное отклонение наконечника 9 от рабочего положения вызывает мгновенное срабатывание конечного выключателя 2. Возможность задаваться необходимым ходом толкателя, а также возможность тонкой регулировки этого хода обуславливают повышение. чувствительности датчика обрыва полотна и, следовательно, высокую надежность ра- 10 боты датчика.

Предлагаемый датчик не боится запыления, которое отрицательно влияет на чувствительность датчиков известных конструкций. Ввиду того, что уси- 15 лия сжатия пружин невелики {10-12 мкм датчик предлагаемой конструкции может применяться для работы на тонких рулонных материалах без опасности их повреждения датчиком. 20 ,Формула изобретения

Датчик обрыва полотна, содержащий подпружиненные двумя соосными пружина37 4 ми кручения поворотный щуп для контактирования с полотном и исполнительный элемент, установленный с возможностью взаимодействия с размещенным на корпусе конечным выключателем, отличающийся тем, что, с целью повышения чувствительности, щуп выполнен в виде гибкого стержня с наконечником, закрепленным на стержне с возможностью регулирования

его осевого перемещения, а корпус снабжен двумя коаксиальными патрубками, внутренний из которых закреплен на корпусе жестко, а наружный ,установлен с возможностью пере- мещения вдоль внутреннего пат— рубка и выполнен с торцовым упором, при этом исполнительный элемент размещен во внутреннем патрубке, а пружины кручения охватывают гибкий стержень и размещены по обе стороны от торцового упора.
