Вентиляционное устройство для промышленных ванн

Вентиляционное устройство для промышленных ванн

Иллюстрации

Показать все

Реферат



Изобретение касается очистки газов, в частности устройств, предотвращающих унос капельно-жидких частицо Цель изобретения - повьшение эффективности очистки газов от капельно-жидких частиц раствора . Ве нтялиционное устройство состоит из бортовых отсосов 1,2, кото1 / рые со стороны ванны выполнены в виде щелевых приемников. Внутри каждого приемника установлена перегородка с отверстиями. При включении вентилятора испарения 13 над ваннами засасываются равномерно по всей ширине приёмника. Проходя через сепаратор, воздух вместе с испарениями совершает сложные движения вокруг криволиней-- ных пластин, в результате чего капельно-жидкие частицы оседают на пластины. Образующие капли стекают вниз, образуя на своем пути жидкую пленку. Таким образом, жидкость раствора вновь возвращается в ванну , а очищенный воздух удаляется через вентиляционную систему. Использование в вентиляционном устройстве конструкции сепаратора в виде криволинейных пластин, установленных в шахматном порядке, значительно сокращает унос капельной фазы раствора. 7 ил. i (Л оо а: ел ю fUit

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 С 25 D 21 04

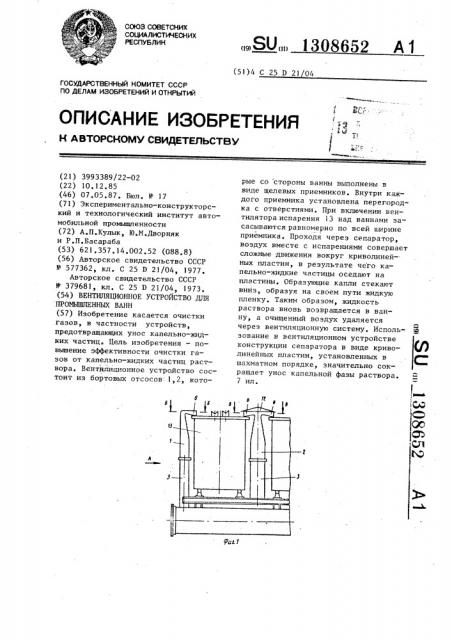

ОПИСАНИЕ ИЗОБРЕТЕНИЯ т

%ié

Т

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3993389/22-02 (22) 10.12.85 (46) 07.05.87. Бюл. ¹ 17 (71) Экспериментально-конструкторский и технологический институт автомобильной промьппленности (72) А.П.Кулык, 1О.M.Äâoðíÿê и Р.П.Басараба (53) 621.357.14,002.52 (088.8) (56) Авторское свидетельство СССР

¹ 577362, кл. С 25 D 21/04, 1977.

Авторское свидетельство СССР № 379681, кл. С 25 D 21/04, 1973. (54) ВЕНТИЛЯЦИОННОЕ УСТРОЙСТВО ДЛЯ

ПРОМЫШЛЕННЫХ ВАНН (57) Изобретение касается очистки газов, в частности устройств, предотвращающих унос капельно-жидких частиц. Цель изобретения — повьппение эффективности очистки газов от капельно-жидких частиц раствора. Вентйлиционное устройство состоит из бортовых отсосов .1,2, кото„„SU„„1308652 А 1 рые со стороны ванны выполнены в виде щелевых приемников. Внутри каждого приемника установлена перегородка с отверстиями. При включении вентилятора испарения 13 над ваннами засасываются равномерно по всей ширине приемника. Проходя через сепаратор, воздух вместе с испарениями совершает сложные движения вокруг криволинейных пластин, в результате чего капельно-жидкие частицы оседают на пластины. Образующие капли стекают вниз, образуя на своем пути жидкую пленку. Таким образом, жидкость раствора вновь возвращается в ванну, а очищенный воздух удаляется через вентиляционную систему. Использование в вентиляционном устройстве конструкции сепаратора в виде криволинейных пластин, установленных в шахматном порядке, значительно сокращает унос капельной фазы раствора.

7 ил.

1 13086

Изобретение относится к области очистки газов и может быть использовано для вентиляции испарений и капельно-жидких частиц, образующихся у поверхности промьппленных ванн.

Целью изобретения является повышение эффективности очистки газов от капельно-жидких частиц раствора, На фиг.l дано вентиляционное устройство для промышленных ванн, fQ вид спереди; на фиг.2 — вид А на фиг.l; на фиг.З вЂ” сепаратор одинарног o бортового отсоса, сечение Б-Б на фиг.l; на фиг.4 — сепаратор двойного бортового отсоса, сечение В-В 15 на фиг.l; на фиг.5 — сепаратор одинарного бортового отсоса, сечение

Г-Г на фиг.3; на фиг.б - отдельная пластина сепаратора, вид спереди, в разрезе, узел 1 на фиг,5; на фиг.7 — сечение Д-Д на фиг.б.

Вентиляционное устройство для промышленных ванн состоит из одинарных и двойных отсосов 1 и 2, переходников 3, KoJIJIPKTopoB 4 и общего воздуховода 5, подсоединенного к вентилятору.. Бортовые отсосы 1 и 2 со стороны всасывания выполнены в виде щелевых приемников 6. Одинарные бортовые отсосы 1 имеют по одному щелевому приемнику 6, а двойные бортовые отсосы 2 — по два. Сверху щелевые приемники закрыты съемными крышками 7, а внутри каждого щелевого приемника имеются перегородка 8 35 с отверстиями 9 и сепаратор-каплеотделитель 10 выполненный в виде набора криволинейных пластин 11, направленных своей вогнутостью навстречу отсасываемому потоку газа и 4Î расположенных в несколько рядов в шахматном порядке. Каждая пластина

11 сепаратора-каплеотделителя 10 снизу крепится к перегороцке 8 вокруг соответствующего отверстия 9, а 45 сверху примыкает к съемной крышке ?.

Все одинарные и двойные бортовые отсосы 1 и 2, за исключением самых крайних в ряду ванн гальванической линии, сверху прикрыты козырька- 50 ми 12 °

Вентиляционное устройство работает следующим образом.

При включении установки в общем воздуховоде 5, коллекторах 4, пере- 55

52 2 хоцниках 3 и бортовых отсосах 1 и 2 создается раэряжение, за счет чего образующиеся над ваннами 13 испарения засасываются равномерно по всей длине щелевых приемников 6.

Проходя через установленный в щелевом приемнике сепаратор-каплеотделитель 10, воздух вместе с испарениями совершает сложные зигзагообразные движения между пластинами отделителя, в результате чего капельно-жидкие частицы раствора благодаря своей инерции оседают на вогнутой поверхности пластин ll. B начальный период осаждения мельчайшие капельно-жидкие частицы образуют на вогнутой поверхности пластин 11 отдельные кр;пные капли, которые затем стекают вниз, образуя на своем пути тонкую жидкую пленку,.после чего отдельные крупные капли образуются только внизу отверстий 9 вокочг данных пластин. Эти капли затем падают на нижнюю стенку 14 щелевого приемника 6, имеющего наклон в сторону ванны 13, и стекает вниз (траектории по стрелке

15). Таким образом, жидкость раствора вновь возвращается в ванну

13, а очищенный воздух удаляется в вентиляционную систему (траектории по стрелке 16), Конструкция сепаратора в виде набора криволинейных пластин позволила значительно сократить унос канельной жидкости.

Формула изобретения

Вентиляционное устройство для промышленных ванн, содержащее бортовой отсос в виде щелевого приемника, сепаратор, переходные патрубки, соединяющие щелевой приемник с воздуховодом, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности очистки газов от капельно-жидких частиц раствора, в щелевом приемнике установлена перегородка с отверстиями, а сепаратор выполнен в виде набора вогнутых навстречу потоку криволинейных пластин, расположенных в шахматном порядке в несколько рядов, при этом каждая пластина закреплена к перегородке вокруг соответствующего отверстия.

1308б52

ВидА аг.

В-В

Г-Г

7 10

1308652
