Реферат



Изобретение относится к области строительства и может быть использовано для возведения малоэтажных зданий из монолитного железобетона. Цель изобретения - распшрение технологических возможностей. Устройство состоит из несущей рамы на колесном ходу, внутренних 4 и наружных опалубочных щитов стен, щита перекрытия, распалубочных механизмов, верхней раздвижной рамы 26, на которой шарнирно подвешены наружные щиты, бортоснастки 33 и опорно-подъемных приспособлений 6. При возведении здания бетонируют плиту пола стены и перекрытия первого этажа. Затем на перекрытии бетонируют ограждающие конструкции 34 второго этажа и после их твердения выкатывают устройства для использования на следующем объекте. 12 ил. /4 /J сл QO О 00 Si со. OS tf2. Ю

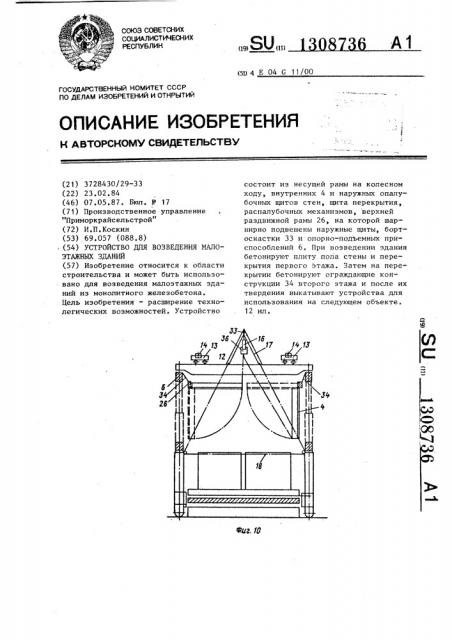

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19у (И) (50 4 Е 04 С 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3728430/29-33 (22) 23.02.84 (46) 07.05.87. Бюл. № 17 (71) Производственное управление

"Приморкрайсельстрой" (72) И.П.Коскин (53) 69.057 (088.8) (54) УСТРОЙСТВО ДЛЯ ВОЗВЕДЕНИЯ МАЛОЭТАЖНЫХ ЗДАНИЙ (57) Изобретение относится к области строительства и может быть использовано для возведения малоэтажных зданий из монолитного железобетона.

Цель изобретения — расширение технологических возможностей. Устройство состоит из несущей рамы на колесном ходу, внутренних 4 и наружных опалубочных щитов стен, щита перекрытия, распалубочных механизмов, верхней раздвижной рамы 26, на которой шарнирно подвешены наружные щиты, бортоснастки 33 и опорно-подъемных приспособлений 6. При возведении здания бетонируют плиту пола стены и перекрытия первого этажа. Затем на перекрытии бетонируют ограждающие конструкции 34 второго этажа и после их твердения выкатывают устройства для использования на следующем объекте.

12 ил.

1 13087

Изобретение относится к строительству и может быть использовано при возведении из монолитного железобетона ямлых и гражданских малоэтажных зданий. 5

Цель изобретения — расширение технологических возможностей.

На фиг.1 и 2 изображено устройство в транспортном положении; на фиг. 3 и 4 — устройство в транспортном поло- 10 женин в плане, на фиг.5 — разрез А-A на фиг.3" на фиг.6 — узлы Х и 11 на фиг.5 на фиг.7 — разрез Б-Б на фиг„3", на фиг.8 — детали соединения несущей рамы и наружных опалубочных щитов, на фиг.9 — гидравлическая стойка, на фиг.10 — устройство с поднятой

П-образной рамой, поперечный разрез, на фиг.11 — первый этап возведения здания, включающий бетонирование пе- 20 рекрытия над подвалом; на фиг.12 изготовление конструкций второго этажа.

Устройство может находиться в двух положениях — транспортном и рабочем, 25

В транспортном положении оно представляет собой колесную тележку, на которой смонтирован поддон i для бетонирования плиты перекрытия над подвалом, несущую раму 2, наружные -"0

3 и внутренние 4 щиты, телескопические стойки 5 и подъемно-опорное устройство 6. !

Несущая рама состоит из двух полурам, представляющих собой П-образ- 35 ные в плане конструкции, состоящие из продольных элементов 7 и 8 и объединяющих их ригелей 9 и 10. При этом для уменьшения сил трения при раздвюкке рам их продольные элементы снабжены роликами 11. На ригелях 9 и 10 смонтированы крановые балки !2 и каретки 13 с двухбарабанными лебед.ками 14, навесными рабочими органами 15 и тягами 16. Телескопические стойки 5 состоят из звеньев 17 и 18.

Обе полурамы опираются на ходовые

19 и 20 и приставные 21 колеса, а при работе устройства — на винтовые опоры 22. Поддон для устройства пе- 50 рекрытия над подвесом снабжен роликамн 23, а несущая рама — роликами 24.

Наружные щиты 3 опалубки прикреплены к несущей раме 2 с помощью быстроразъемных замков 25, а к верхней 55 раме 26 — шарнирами 27, при этом рама 26 выполнена с возможностью изменения своих габаритов с помощью гнд36 2 родомкратов 28 с упругими кольцами

29. Стопорные приспособления 20 препятствуют самопроизвольному опусканию звеньев 18 при возможной утечке рабочей жидкости. Для соединения верхней рамы 26 с подъемно-опорным устройством 6 установлены тяги 31.

При возведении конструкций второго этажа здания используют борт-оснастку 3? и 33 для перегородок 34 и

35, для перекрытия 36 и совмещенной кровли над вторым этажом и стены кровли 37 мансардного этажа.

Работа устройства осуществляется следующим образом.

Приведение устройства в рабочее положение после транспортировки его на строительную площадку состоит в расфиксации полуподдонов, скрепленных с полутележками на время транспортировки„ отсоединения приставных колес 21 и соединения полутележек и полуподдонов и цельные конструкции с помощью быстро разъемных соединений, и установке крановых балок 12 с каретками 13.

В сагрегированном виде установку накатывают над фундаментом дома, пропуская его между колесами тележки, и переопирают на опоры 22 ° Далее элементы 8,10 и 20 и элементы 2 — 4 опалубки выкатывают до предела вперед, оставляя поддон 1 на внешней раме тележки 7,9,19,22, и с помощью оборудования 12 — 15 бетонируют на ней плиту перекрытия над подвалом, устраивают пол первого этажа и оставляют в таком положении до набора бетоном распалубочной прочности, однов ременно выполняя последующие операции: вкатывают опалубку в первоначальное положение над плитой перекрытия под подвалом, верхнюю раму 26 сцепляют с ригелями подъемно-опорного устройства 6 тягами 31 и, нагнетая рабочую жидкость в полость телескопических стоек 5, поднимают их и всю систему 6,12„13 и 14 совместно с верхней рамой 26 и прикрепленными к ней наружными щитами опалубки 2 и 3 в крайнее верхнее положение, звенья стоек t8 стопорят устройствами 30, далее, разводя верхнюю раму 26 вкрайнее положение с помощью гидродомкратов 28, торцовые щиты 3 поочередно поднимают в горизонтальное положение, например с помощью гидродомкратов (не показаны) и с помощью устройств

Формула изобретения

3 13087

12 — 15 изготавливают на них наружные стены дома, кроме внутреннего несущего слоя.

Затем щиты опускают в вертикальное положение, раму 26 сводят и лебедками 14 поднимают несущую раму 2 со щитами 4, соединяя ее со щитами 3 замками 25, в таком положении с помощью устройств 12 — 15 армируют стены и перекрытия, прокладывают инженерные 1р системы в полостях стен и перекрытий и бетонируют несущий слой наружных стен, внутренние несущие стены и перегородки первого этажа и перекрытие над ним, устраивают чистые полы вто- 15 рого этажа. На полу второго этажа, предварительно защищенного, например, слоем бумаги, монтируют борт-оснастку 32 и 33 и в горизонтальном положении последовательно одна на другой 20 изготовляют перегородки 34 и 35, перекрытие 36 и совмещенную кровлю над вторым этажом и стены кровли 37 мансардного этажа, соединяя шарнирами перегородки 34 и 35 с перекрытием 36 25 над вторым этажом и стены кровли 37 мансардного этажа с перекрытием над первым этажом, Далее набравшую к этому времени распалубную прочность плиту перекрытия над подвалом с по- 30 мощью лебедок 14 приподнимают, поддон 1 выкатывают по продольным элементам рам 7 и 8 тележки за пределы дома, а плиту перекрытия опускают на фундамент, После выполнения этой последней операции крановые балки 12, выполнившие к этому времени свои функции средства для изготовления конструкций дома, устанавливают в расчетных точ- 40 ках ригелей подкрановых балок, каретки 13 перемещают в крайние положения, верхнюю раму 26 и соединенные с ней щиты 3 и 4 перекрепляют к менее грузоподъемным барабанам лебедок, 45

14 на каретках 13, плиту перекрытия над мансардным этажом 36 с помощью тяг 16 прикрепляют непосредственно к крановым балкам 12, изготовленный первый этаж дома присоединяют к тро- 50 соблочной системе более грузоподъемных барабанов лебедок 14, верхнюю раму 26 совместно с верхом наружных

36 4 щитов разводят на 5-6 си, внутренние щиты с помощью обжимных устройств обжимают и всю систему 26, 2, 3 и 4 на подвесках лебедок 14 опускают на составную тележку и выкатывают за пределы дома, затем с помощью трособлочной системы и более грузоподъемных барабанов лебедок 14 первый этаж дома также опускают.

В процессе опускания первого эта.— жа конструкции стен кровли и перегородок мансардного этажа, лишенные неподвижных опор внизу, будучи шарнирно прикрепленными к перекрытию первого этажа и к плите перекрытия над вторым этажом, разворачиваются и к концу опускания первого этажа занимают проектное положение, Конечной операцией по возведению дома является отсоединение перекрытия 36 от крановых балок 12, переопирание устройства с опор 22 на колеса, выкатывание системы 7,9,19,5 и 6 за пределы дома и совмещение ее с ранее выкаченными элементами 8 и 10. В таком виде устройство готово к перемещению на очередной объект. При перемещении устройства на более далекие расстояния ее тележку, поддон и опалубку рассоединяют в порядке, обратном соединению, а технологическое оборудование закрепляют.

1. Устройство для возведения малоэтажных зданий, содержащее несущую раму на колесном ходу, внутренние и наружные опалубочные щиты стен, щит перекрытия и механизмы распалубки щитов, о т л и ч а ю ш е е с я тем, что, с целью расширения технологических возможностей, устройство снабжено верхней раздвижной рамой, поддоном для бетонирования плиты перекрытия над подвалом, бортоснасткой и подъемно-опорным приспособлением, а несущая рама выполнена в виде двух раздвижных П-образных полурам.

2, Устройство по п.1, о т л и ч аю щ е е с я тем, что наружные апалубочные щиты закреплены на верхней раме шарнирно.

1308736 t

°

Г

"& Л2

Фиг. b

1308736

28

52

29.

1 308736

ФыО. 12
