Изобретение относится к нногоэтажным зданиям, вoзвoди ым методом подъема этажей. Цель изобретения - увеличение полезной площади, уменьшение уклонов наклонных участков перекрытий, повышение жесткости здания и расширение его функциональных возможностей. Наружные и внутренние перекрытия оперты на колонны. Наружные перекрытия выполнены вогнутыми, а внутренние - выпуклыми. Нижние участки наружных перекрытий соединены с верхними участками внутренних перекрытий, а верхние участки наружных перекрытий - с нижними участками внутренних перекрытий . 9 ил. со о 00 4 4:

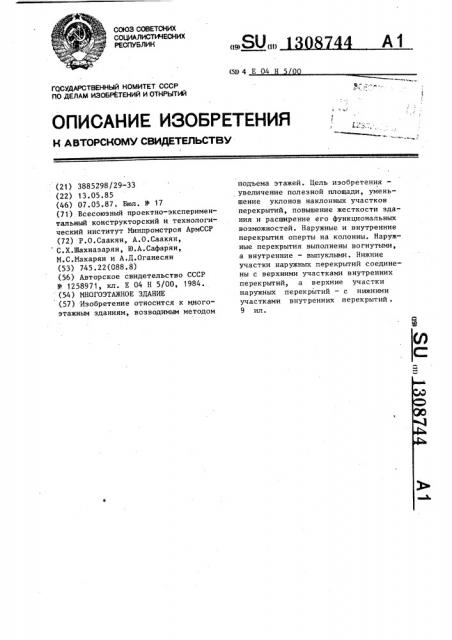

СО(ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) А1 (5))4 Е 04 Н

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3885298/29-33 (22) 13.05.85 (46) 07.05.87. Бюл. Р 17 (71) Всесоюзный проектно-экспериментальный конструкторский и технологический институт Минпромстроя АрмССР (72) P.Î.Ñààêÿí, А.О.Саакян, С.Х.Шахназарян, Ю.А.Сафарян, N.Ñ.ÈàêàðÿH и А.Д.Оганесян (53) 745.22(088.8) (5б) Авторское свидетельство СССР

N! 1258971, кл. Е 04 Н 5/00, 1984. (54) МНОГОЭТАЖНОЕ ЗДАНИЕ (57) Изобретение относится к многоэтажным зданиям, возводимым методом подъема этажей. Цель иэобретения— увеличение полезной площади, уменьшение уклонов наклонных участков перекрытий, повышение жесткости здания и расширение его функциональных возможностей. Наружные и внутренние перекрытия оперты на колонны. Наружные перекрытия выполнены вогнутыми, а внутренние — выпуклыми, Нижние участки наружных перекрьггий соединены с верхними участками внутренних перекрьггий, а верхние участки наружных перекрытий — с нижними участками внутренних перекрытий .

9 ил.

1308744

Изобретение относится к строительству и может быть использовано при возведении многоэтажных гражданских, промышленных и сельскохозяйственных зданий и сооружений, возводимых методом подъема и требующих четкой организации восходящих и нисходящих потоков без вертикального транспорта (гаражей, мотелей, складов, животноводческих комплексов и т.п.). 10

Цель изобретения — увеличение гголезной площади, уменьшение уклонов наклонных участков перекрытий, повышение жесткости здания и расширение его функциональных возможностей.

На фиг.1 показан план многоэтажного здания с указанием направления потоков; на фиг.2 — разрез А-А на фиг. 1; на фиг.3 — многоэтажное здание, аксонометрия; на фиг.4-6 — варианты планировочных решений зданий на фиг.7 разрез Б-Б на фиг. 1; на фиг.8 — узел I на фиг.7; на фиг.9 — разрез В-В на фиг.8.

Многоэтажное здание включает колонны 1, наружные 2 и внутренние 3 перекрытия, соединеные между собой наклонными участками 4 и 5. Наружные перекрытия 2 выполнены вогнутыми, а внутренние 3 — выпуклыми. Нижние участки 5 вогнутых перекрытий 2 сое-динены с верхними участками 6 внутренних выпуклых перекрытий 3, а верхние участки 7 наружных вогнутых перекрытий 2 — с нижними участками 4 внут-35 ренних выпуклых перекрытий 3,, образуя единую пространственную систему.

Смежные участки 4, 7 и 5, 6 наружного 2 и внутреннего 3 перекрытий используют для организации восходящего 40

8 и нисходящего 9 потоков в двух противоположных зонах. Поэтажное изменение направления потоков 8 и 9 (с восходящего на нисходящий, и наоборот? осуществляется по наружному перекры- 45 тию 2 в направлении потока 10.

Возможен вариант здания, обладающего идентичными характеристиками, с перекрытиями обратной кривизны по отношению к приведенной схеме здания., 50 т.е. с внутренним вогнутым перекрытием и наружным выпуклым перекрытием.

Возможно также выполнение одного из перекрытий (внутреннего или наружного) горизонтальным, при этом увеличи- 55 вают уКлоны криволинейного перекрытия.

Многоэтажное здание может иметь различные планировочные формы (фиг.46), и может быть выполнено с широким варьированием уклонов перекрытий по различным направлениям и путем выбора различных размеров перекрытий (в частности внутренних).

Поэтажное перекрестное соединение внутренних и наружных перекрытий позволяет усилить пространственнуюжесткость здания и его этажность без дополнительных затрат на выполнение связевых элементов жесткости.

Исключение чередования перекрытий с противоположными потоками с дифференцированной организацией обоих потоков в пределах единого перекрытия дает возможность уменьшить средний угол наклона перекрытий. Отсутствие неиспользуемых площадей, которые имеют место, например, в центральных зонах здания со спиралевидной организацией вертикальных потоков, увеличивает полезную площадь здания при сохранении его объема, что ведет также к рациональному использованию площади застройки.

Возведение здания производят в следующей последовательности.

После установки колонн 1 и планировки поверхности земли под форму перекрытий 2 и 3 и изготовления специального поддона изготавливают пакет наружных 2 и внутренних 3 перекрытий.

С помощью подъемного оборудования, установленного на колоннах 1, перекрытия 2 и 3 поднимают на проектные отметки и опирают на штыри, соединяя верхние 6 и 7 и нижние 4 и 5 участки смежных перекрытий 2 и 3 монолитно.

Формула изобретения

Многоэтажное здание, включающее колонны, наружные и внутренние перекрытия, соединенные между собой наклонными участками, о т л и ч а ю— щ е е с я тем, что, с целью увеличения полезной площади, уменьшения уклонов наклонных участков перекрытий, повышения жесткости здания и расширения его функциональных возможностей,наружные перекрытия выполнены вогнутыми, а внутренние — выпуклыми, причем нижние участки наружных вогнутых перекрытий соединены с верхними участками внутренних выпуклых перекрытий, а верхние участки наружных вогнутых перекрытий — с нижними участками внутренних выпуклых перекрытий.

1308744

Фиг. 2

1308744

1 3 087 44
