Способ упрощения футеровки вращающейся печи

Способ упрощения футеровки вращающейся печи

Иллюстрации

Показать все

Реферат



Изобретение относится к теплотехнике и может быть использовано для повышения срока эксплуатации футеровок вращающихся печей при направлении защитного П(Ькрытия. Цель изобретения - повышение прочности защитного слоя при снижении стоимости его изготовления . Способ упрочнения футеровки вращающихся печей включает наштавление защитного железосиликатного слоя из остаточного продукта шламовых отходов металлургического производства толщиной 40-70 мм при температуре отходящих газов 950-1000 С и последующее отверждение слоя при снижении температуры йо 450-500 С. Механическая прочность защитного слоя 330-340 кгс/см. 1 табл. сл С CD 00 эо

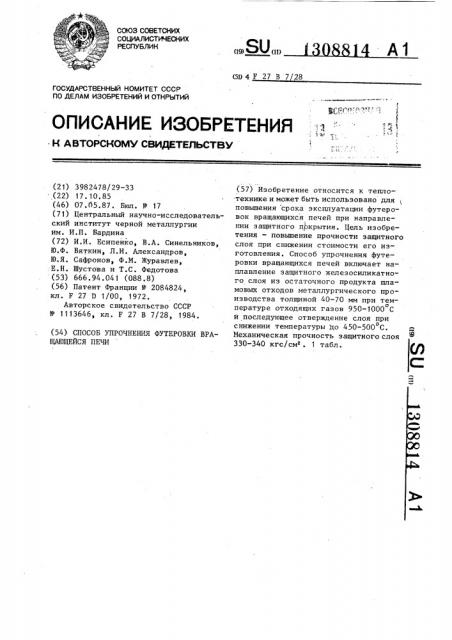

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (S1) 4 F 27 В 7 8

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;. " 1,., .

° К А BTOPCHOMV СВИДЕТЕЛЬСТВУ (54) СПОСОБ УПРОЧНЕНИЯ ФУТЕРОВКИ ВРАЩА(ОЩЕЙСЯ ПЕЧИ (21) 3982478/29-33 (22) 17.10.85 (46) 07 . 05. 87 . Бюл. № 17 (71) Центральный научно-исследовательский институт черной металлургии им. И.П. Бардина (72) И.И. Есипенко, В.А. Синельников, Ю.Ф. Вяткин, Л.И. Александров, Ю.Я. Сафронов, Ф.N. Журавлев, .Е.Н. Шустова и Т.С. Федотова (53) 666.94 .04 1 (088 .8) (56) Патент Франции № 2084824, кл. Р 27 D i/00, 1972.

Авторское свидетельство СССР

¹ 1113646, кл. F 27 В 7/28, 1984. (57) Изобретение относится к теплотехнике и может быть использовано для повышения срока эксплуатации футеровок вращающихся печей при направлении защитного пркрытия. Цель изобретения — повьппение прочности защитного слоя при снижении стоимости его изготовления. Способ упрочнения футеровки вращающихся печей включает наплавление защитного железосиликатного слоя из остаточного продукта шламовых отходов металлургического производства толщиной 40-70 мм при темо пературе отходящих газов 950-1000 С и последующее отверждение слоя при

0 снижении температуры (о 450-500 С.

Механическая прочность защитного слоя

330-340 кгс/см . 1 табл.

t 13088

Изобретение относится к теплотехнике и может быть использовано для повышения срока эксплуатации футеровок вращающихся печей при наплавлении защитного покрытия. 5

Цель изобретения — повышение прочности защитного слоя при снижении стоимости его изготовления °

Способ упрочнения футеровки вращающейся печи путем наплавления защит- 10 ного слоя толщиной 40-70 мм включает подачу металлосодержащего компонента в пустую вращающуюся печь при темпеа ратуре отходящих газов 950-1000 C u последующее отверждение слоя при 15

450-500 С, при этом во вращающуюся печь вводят осгаточный продукт из шламовых отходов металлургического производства.

По вещественному составу остаточ- 20 ный продукт из шламовых отходов металлургических производств представляет собой пыль агломерационных фабрик и газоочистных установок доменных и сталеплавильных цехов, содержит окалину и характеризуется следующим химическим составом, 7.: Fe 20-40;

Бг.Ог 8,0-20; Al<0> 0,5-10,0; СаО 5,0.-12,0; Ng0 0,2-2,0; МпО 0,2-2,0; Р

0,01-0,10; $ 0,03-0,5 и С 2,0-15,0. 30

Пример. B пустую вращающуюся печь при температуре отходящих газов о

1000 С непрерывно вводят остаточный продукт из шламовых отходов металлургических производств в количестве

20 т/ч для печи длиной 75 м и диаметром 3,5 м. В результате контакта с газовой атмосферой печи при указанной температуре шламы расплавляются до жидкотекучего состояния и равномерно 40 распределяются по поверхности футеровки. После образования гарнисажного слоя толщиной 40-70 мм по всей длине печи подачу шламов прекращают и продолжают вращать печь до затвердевания 45 слоя при температуре отходящих газов

470 С. При этом достигается равномеро ное отверждение защитного слоя.

Результаты испытаний гарнисажного слоя из шламов на огнеупорной поверх- О ности в сравнении с известным способом представлены в таблице.

Предлагаемый способ по сравнению с известным обеспечивает повышение механической прочности защитного слоя до 330-340 кгс/см2 против 245 кгс/см2 и высокое сцепление с огнеупорным материалом футеровки, что повышает стойкость футеровки против действия

Показатели по примеру

Характеристики материала

1 2 3 известному

Расход металлосодержащего компонента,т/ч остаточный продукт из шламовых отходов металлургического производства

15 20 25 эгириновый концентрат

Характеристика защитного слоя: с опр о тивление на истирание, г/см2

0,09 0,10 0,10 0,09 механическая прочность, кгс/см

330 340 340 245

Ниже

Характер связи с огнеупорами марки прочности

Выше прочности кирпича ХМЦ кирпича ХМЦ

14 2 динамических нагрузок при пересыпании обжигаемого материала и способствует увеличению шлама металлургического производства вместо эгиринового концентрата, снижает расход сырьевых материалов, что снижает стоимость изготовления защитного слоя.

Формула изобретения

Способ упрочнения футеровки вращающейся печи путем наплавления защитного железосиликатного слоя толщиной

40-70 мм при температуре отходящих газов 950- t000 С и последующего ото верждения слоя при снижении температуры до 450-500 С, о т л и ч а ю— о шийся тем, что, с целью повышения прочности защитного слоя при снижении стоимости его изготовления, наплавление защитного железосиликатного слоя ведут из остаточного продукта шламовых отходов металлургического производства.
