Пневматический тензометр

Пневматический тензометр

Иллюстрации

Показать все

Реферат



Изобретение относится к области контрольно-измерительной техники и .может быть использовано при .ме.чанически.х испытаниях конструкций и нх элементов в Mainnностроении для измерения деф()шапнй. Целью изобретения яв,1яется HOBijinieiiiie точности онределення на11ряжсннс)-де(|)ормированного состояния конструкцнн, что достигается за счет определения величины и направления главных деформаций. При деформации исследуемой конструкции (детали ) происходит произвольное перемещение опорных ножек 2, 3, 4 тензометра относительно друг друга. Каждое из.мерите, 1Ы1()е сопло 5,6,7 ЕЮ время всего процесса измерения следует за пере.меп1ением соответствуюп1,ей пары oii().N ножек 2,3,4 и тем самым измеряет изменение расстоя1П1Й между ними. Наличие Н1арннров 11,13 обеспечивает соосное расноложение коническ()1Ч) клапана 8 и калиброванного отверстия 15. 2 ил. SS (Л (Риг.2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

t5D 4 G 01 В 1300

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "—

М А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21 ) 400941! !25-28 (22) 28.01.86, (46) 07.05.87. Б)ол. ¹ 17 (71) Институт мсханики ЛН УССР (72) Э. У. Дадамухачедов, М. Ш. Дышель, С. IO. Кочпанцев и О. Н. Чеки (53) 53! .745 (088.8) (56) Малышенко С. В., Чекин О. H., Дышель М. И. и др. Исследование материалов и элементов конструкций пнсвчатическими измерителями. Киев: Наукова дучка, 1983. с. 55, 60. (54) Г!НЕВМЛТИЧЕСКИЙ ТЕНЗОМЕТР (57) Изобретение относится к области контрольно-измерительной техники и может быть использовано при механических испытаниях конструкций и их элеме)(гов в чаши. SU» 1308832 А 1

llocTPoc1lI1l! длЯ II3)lof)c IIII)I д(. (1)()Рм Illllll.

Целью изобретения является повып(сli II(. точности ОпРсдс.з(IIII)I II«IIIP)IA(clll(o- l((1)()Рмированного со(тояния констрмl.llllll, IT() достигается за счет определения величины и направления главных деформаций. 1lpll деформации исследуемой конструкции (детали) происходит произвольное перемещение опорных ножек 2, 3, 4 тензометра относительно друг друга. Каждое изчсритсльш)с

«э,6, (l30 13 1)(. м я 13C(.I 0 Il f)() I IC (. (;1 II 3)l C рспия следует за псрсмсщсписч с<н>т13ст— ству)ощей пары ollof)III, ножек 2,3,4 и тсч самым измеряет пзчсн IIII(. р )с T()HI!II(1 ч(жду ними. Наличие 1парниров 1!,I3 (нн сll(чивает соосное распол()ж Illl(. кон ичсск(н () к. а 1 «1 н а 8 11 к «1, I I I () p o I3 «I I I n I О т в с р (т и я 1; ) .

2 ил.!

308832

Формула изобретения

ВНИИПИ Заказ 433/32 Тираж 678 Подписное

П оизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,,4 р

Изобретение относится к измерительной

1схцике, в частности к средствам измерения деформаций, и может быть использовано при механических испытаниях матерна. ов, конструкций и их элементов в маIIIHIlOCTPOQIIHH.

11ел ь изобретен ия — повышение точности определения напряженно-деформированного состояния конструкции за счет определения значений и направлений главных деформаций.

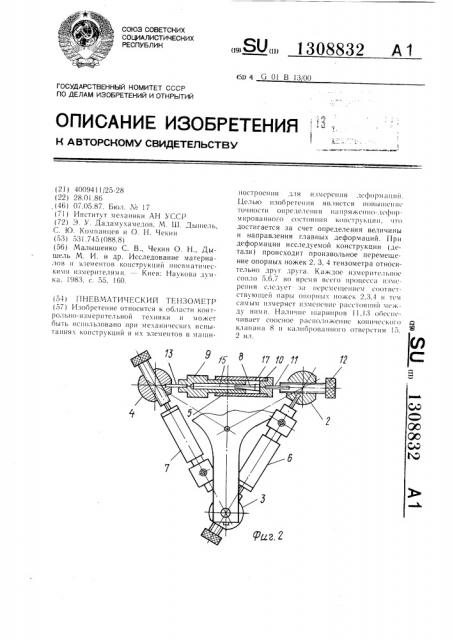

11а фиг. 1 изображена принципиальная схема пневматического тензометра; на фиг. 2 — то же, вид сверху.

Пневматический тензометр содержит корпус с тремя опорными ножками 2 — 4, три измерительных сопла 5 — 7, три конических клапана 8. При этом корпус каждого измерительного сопла 5 — 7 выполнен составным из двух телескопических цилиндров 9 и 10, в каждом наружном из которых установлен соответствующий конический клапан 8, каждый наружный цилиндр 10 корпуса измерительного сопла

5 — 7 соединен с соответствующей опорной ножкой 2 — 4 посредством двухстепенного шарнира 11 с регулировочным винтом 12, а каждый внутренний цилиндр 9 корпуса измерительного сопла 5 — 7 соединен с другой соответствующей опорной ножкой 2 — 4 непосредственно через двухстепенной шарнир 13.

В устройстве к корпусу 1 посредством цилиндрических упругих шарниров 14 присоединены образующие в плане треугольник три опорные ножки 2 — 4. Внутри каждого внутреннего цилиндра 9 корпуса измерительного сопла 5 — 7 выполнено калиброванное отверстие 15, соосно которому размещен соответствующий . конический клапан 8. С источником (не показан) сжатого воздуха через штуцер 16 соединяют внутреннюю полость каждого внутреннего цилиндра 9, а через отверстие 17 внутреннюю полость каждого наружного цилиндра 10 корпуса измерительного сопла соединяют с атмосферой.

Тензометр работает следующим образом.

После установки тензометра на исследуемую конструкцию и подключения штуцеров 16 измерительных сопел 5 — 7 к пневмоизмерительной системе (не показана) вращением регулировочных винтов 12 устанавливают нулевые отсчеты всех трех сопел 5 — 7 тензометра. При деформировании исследуемой конструкции (детали) происходит произвольное перемещение опорных ножек 2 — 4 тензометра относительно друг друга. При этом благодаря наличию двухстепенных шарниров 11 и 13 каждое измерительное сопло 5 (6, 7) во время всего

15 процесса измерения следует за перемещением соответствующей пары опорных ножек 2 — 4 и тем самым измеряет изменение расстояния между ними, причем, поскольку одна часть корпуса измерительного сопла 5, 6, 7: — внутренний цилиндр 9 служит

20 направляющей для другой части, наружный цилиндр 10, конический клапан 8 и калиброванное отверстие 15 при этом все время остаются соосными, что повышает точность измерения перемещений.

Пневматический тензометр, содержащий корпус с тремя опорными ножками и три измерительных сопла, отличающийся тем, что, с целью повышения точности on30 ределения напряженно-деформированного состояния конструкций, он снабжен тремя коническими клапанами, корпус каждого измерительного сопла выполнен составным из двух телескопических цилиндров, в каждом наружном из которых установлен соответствующий конический клапан, каждый наружный цилиндр корпуса измерительного сопла соединен с соответствующей опорной ножкой посредством двухстепенного шарнира с регулировочным

4г1 винтом, а каждый внутренний цилиндр корпуса измерительного сопла соединен с другой соответствующей опорной ножкой непосредственно через двухстепенной шарнир.
