Реферат



Изобретенне относнтся к тенловой записн информации и может быть иснользовано в малогабаритны.х устройствах вывода информации из электронных информанионных систем, встраиваемых в аналитические приборы. Цель изобретения - новынадежности термонечатаюн его устройства - достигается введение.м в термонечатаюнгее устройство 1иарнирной оноры в виде металлического сферического сегмента 11, свободно установленного в сферическом | незде, ыполне}1ном в стенке 2 корнуса 1, которая является радиатором, и вышх шеннем узла для крепления термонечатаюшей головки в двух плоских пружин 12 с загнутыми концами, одни из которых нрнкреп.чены к радиатору 2, а другие размещены в углублениях 15, выио, 1ненных на одном из концов термопечатаюшей го.мовки 9, другой конец которой установ.пен на IMOC- ком оеновапим мета, 1,чического сферическо о сегмента 11. Такое В1)1нолнение термопечатаюн1его устройства позво,чяет повысить падежность устройства, так как гк)зво,чяет регулировать е HOMOHibK) регулировоч1Н51х винтов 16 как величину нрижима термонечатаюп1ей головки 9 к упору 8. так и совменд.ение JUUIHH терморезистивных элементов термопечатающей ro,ioBKii 9 с новерхностью унора 8. с € (Л со о со о О1 со (риг.-/

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 б 06 К 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Риг. 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3881169/24-24 (22) 29.03.85 (46) 07.05.87. В1ол. № 7 (72) В, П, Ансов, Г. К. Ковалев, В. Tl. Конов, Н. А. Осин и В. Л. Саган (53) 68! .327 (088.8) (56) Заявка ФРГ № 3226194, кл. В 41 .1 3/20, оиублик. 1983.

1lатент С111А № 4507666, кл. G 01 D15/10, опублик. 26.03.85. (54) ТЕРМО11ЕЧАТА!ОЩЕЕ УСТРО1"1СТВО (57) Изобретение относится к тепловой записи информации и может быть исиользои л1 а lol а ба рити ы у«TpoH«TBÇK да информации из электроины)с информациониых систем, встраиваемых в аналитические приборы. Цель изобретения — новыи. сние надежности термопечатающего устройства — достигается введением в тсрмоНе«aTaIoI1Iec устройство шарнирной опоры в

„„Я0„„1309059 А 1 ви.1е мсталличе«кого сферического слегмс нта

11, сьц>бодно установленного в «фсрическом гнс здс, в)и)олис ином в стенке 2 корпуса 1, которая является радиатором, и выполиснисм узла для креилсния тсрмопсчатаюпсей головки в виде двуx илосKHx пружин !2 «

ЗаГH>ТЫМИ KOHHHМИ, ОДИИ ИЗ КОТОРЫс; HPHкрсилены к радиатору 2, и друIH(размсщсны в углублс ии>)л 5, в),и)с)лисицын на

î.1иол1 из концов тсрл10исчатающсй головки

9, другой конец которой установлен и

С мещеиие линии тсрморсзи«тивнык элементов термопечатающей головки 9 «повсрхио«тьк> упора 8.

С::

1309059

Изобрет ппе касается тепловой записи информации и может быть использовано в малогабаритных устройствах вывода информации из электронных информационных систем, встраиваемых в аналитические приборы.

Цель изобретения — повышение надежности термопечатающего устройства.

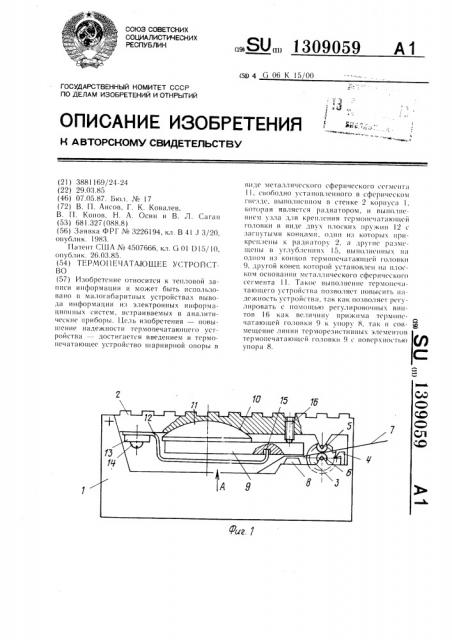

На фиг. 1 представлено термопечатающее устройство, вид сверху", на фиг. 2 вид Л на фиг.1; на фиг. 3 — термопечатаюшая головка, вид сбоку.

Термопечатающее устройство содержит корпус 1 с металлической стенкой 2, которая является радиатором. В корпусе 1 установлен храповой механизм перемещения носителя информации, включающий храповое колесо 3, собачку 4 и фрикционные валики 5 и 6 и служащий для перемещения носителя 7 информации относительно упора 8 для термопечатающей головки 9. Упор 8 выполнен из упругого материала, например резины. В стенке 2 корпуса 1 выполнено сферическое гнездо 10, в котором расположена шарнирная опора, выполненная в виде металлического сферического сегмента 11 с плоским основанием, служащего опорой для термопечатающей головки 9. Для поджатия термопечатающей головки 9 к плоскому основанию сегмента 1! служат плоские пружины 12 с загнутыми концами, одни из которых с помощью прижимной планки 13 и винтов 14 закреплены на стенке 2 корпуса 1.

Вторые концы пружин 12 загнуты и вставлены в выполненные в термопечатающей головке 9 углубления 15. В стенке 2 корпуса 1 установлен регулировочный элемент прижима в виде двух регулировочных винтов 16, упирающихся в термопечатающую головку 9.

Термопечатающая головка 9 имеет терморезистивные элемента 17, расположенные в одну линию над упором 8.

Храповой механизм служит для перемещения носителя 7 информации, зажатого между фрикционными валиками 5 и 6, относительно терморезистивных элементов 17 с помощью привода (не показана).

Нужное усилие терморезистивных элементов 17 к носителю 7 информации при печати и равномерность этого прижима по всей линии терморезистивных элементов создаются с помощью регулировочных винтов

16. При ввинчивании или вывинчивании регулировочных винтов 16 термопечатаюшая головка 9, плотно прижатая пружинами 12 к плоской поверхности сферического сегмента 11, поворачивается вместе с ним в сферическом гнезде 10 стенки 2, благодаря чему становятся возможным как изменение общего усилия прижима терморезистивных элементов 17 к упору 8, так и регулировка равномерности их прижима.

Точность совмещения линии терморезистивных элементов 17 с упором 8 регулируется в предлагаемом устройстве следующим образом. После ослабления винтов 14 становится возможным перемещение термопечатающей головки 9 по стенке 2 вместе с пружинами 12 до совмещения линии терморезистивных элементов 17 с упором 8. В

5 случае, если после такого перемещения линия терморезистивных элементов и осевая линия упора 8 скрещивается, термопечатающую головку 9 можно повернуть в любом нужном направлении параллельно рабочей плоскости упора 8, так как поворот термопечатающей головки 9 ничем не ограничен. По завершении этих регулировок пружины 12 зажимают прижимной планкой 13 с помощью винтов 14.

Таким образом, сферический сегмент 11

il5 при сборке и наладке устройства служит шарнирной опорой для термопечатающей головки 9, позволяя проводить необходимые регулировки для обеспечения качества печати.

При работе термопечатающего устройства сферический сегмент 11 служит для создания теплового контакта между термопечатающей головки 9 и металлической стенкой 2, обеспечивая выполнение последней роли радиатора.

Такое выполнение термопечатающего устройства обеспечивает уменьшение его габаритных размеров за счет исключения радиатора из внутреннего объема корпуса и совмещения его со стенкой корпуса, размеры которой могут быть меньше, чем размеры, 30 необходимые радиатору внутри корпуса.

Кроме того, иовы шается надежность предлагаемого устройства, так как регулируются как величина прижима термопечатающей головки к упору, так и совмещение линии терморезистивных элементов термопе35 чатающей головки с поверхностью упора.

Фо ри ула изобретения

Термопечатающее устройство, содержа цее термопечатаюшую головку, корпус, в котором установлены механизм перемещения носителя информации и упор для термопечатающей головки, узел для крепления термопечатающей головки, радиатор, регулировочный элемент прижатия, закрепленный в корпусе против упора для термопечатающей головки, отличающееся тем, что, с целью повышения надежности устройства, оно содержит шарнирную опору в виде металлического сферического сегмента, свободно установленного в сферическом гнезде, выпол50 ненном в стенке корпуса, которая является радиатором, а узел для крепления термопечатающей головки выполнен в виде двух плоских пружин с загнутыми концами, одни из которых прикреплены к радиатору, а другие размещены в углублениях, выполненных

55 н; од ом из концов термопечатающей головки, другой конец которой установлен на плоском основании металлического сферического сегмента.

l309059

ВцдА

Фиг. 2

Puz. 3
