Изобретение относится к технике
СВЧ и может быть использовано в частотно-селективных цепях миниатюрных трактов и устройств.
Целью изобретения является уменьшение габаритов при высоком затухании в полосе заграждения.

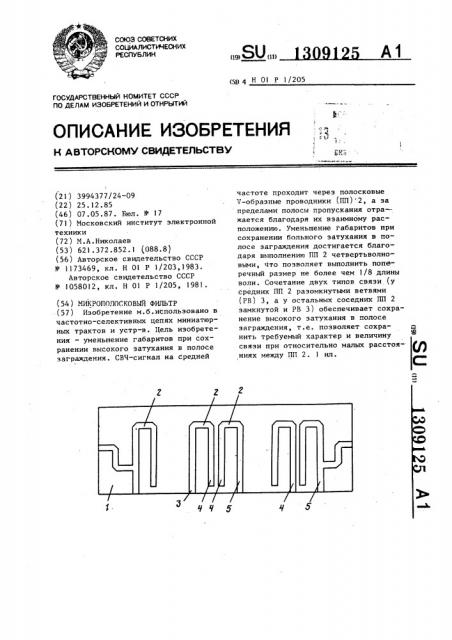

На чертеже показана конструкция микрополоскового фильтра.
Микрополосковый фильтр содержит диэлектрическую подложку 1, на одной стороне которой размещено заземляющее основание (не показано), а на другой стороне — полосковые
Ч-образные проводники 2 четвертьволновой длины, ветви 3 соседних из которых электромагнитно связаны одна с другой, а им концы 4 и 5 ориентированы в одну сторону. При этом одна из ветвей 3 каждого полоскового V-образного проводника 2 разомкнута (на конце 4), а другая замкнута (на конце 5) . У двух средних полосковых V-образных проводников 2 электромагнитно связаны разомк25 нутые ветви 3, а у остальных полосковых V-образных проводников 2 — замкнутые и разомкнутые ветви 3.
Микрополосковый фильтр работает следующим образом.
СВЧ сигнал на средней частоте проходит через полосковые V-образные проводники 2, а за пределами полосы пропускания отражается, благодаря их взаимному расположению. 35
Уменьшение габаритов при сохра .нении большого затухания в полосе заграждения достигается благодаря выполнению полосковых V-образных про40 водников 2 четвертьволновыми, что позволяет выполнить поперечный размер не более, чем 1/8 длины волны.
Сочетание двух типов связи (у средних полосковых Ч-образных проводников 2 разомкнутыми ветвями 3, а у остальных соседних полосковых Ч-о6разных проводников 2 замкнутой и разомкнутыми ветвями 3 обеспечивает сохранение высокого затухания в полосе заграждения, т.е. позволяет сохранить требуемый характер и величину связи при относительно малых расстояниях между соседними полосковыми V-образными проводниками 2.
Микрополосковый фильтр, содержащий диэлектрическую подложку, на одной стороне которой размещено заземляющее основание, а на другой стороне — полосковые V-Oáðàçíûå проводники, ветви соседних из которых электромагнитно связаны одна с другой, а их кбнцы ориентированы в одну сторону, причем одна из ветвей каждого полоскового V-образного проводника разомкнута, о т л И ч а юшийся тем, что, с целью уменьшения габаритов, полосковые V-образные проводники выполнены четвертьволновой длины, другая ветвь каждого иэ них замкнута и у двух средних полосковых V-образных проводников электромагнитно связаны разомкнутые ветви, а у остальных полосковых Ч-образных проводников — замкнутая и разомкнутая ветви.
