Устройство электроснабжения

Устройство электроснабжения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано, например. /4 в шахтных сетях для компенсации потерь напряжения. Цель - облегчение условий работы оборудования в аварийных режимах, упрощение его конструкции и повышение безопасности эксплуатации. В нормальном режиме силовой элемент 2 выключен, первичные обмотки 5 через конденсаторы 1 питаются от сети и устр-во функционирует как установка продольной емкостной компенсации потерь напряжения. В аварийном режиме блоки 3 управления вырабатывают сигналы на включение силовых элементов 2. В результате этого конденсаторы 1 шунтируются дополнительными обмотками 4, включенными согласно с первичными обмотками 5. 1 ил. СлЭ О со 4:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (504 Н02 J

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

II3 -,) ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3824628/24-07 (22) 11.12.84 (46) 07.05.87. Бюл. № 17 (71) Днепропетровский горный институт им. Артема (72) Ю. В. Куваев., И, К. Коваль, В. Г. Клюшник и А. H. Иващенко (53) 621.316.925 (088,8) (56) Авторское свидетельство СССР № 920958, кл. Н 02 J.З/18, 1980.

Авторское свидетельство СССР № 966814, кл. Н 02 1 3/18, 1981 (54) УСТРОЙСТВО ЭЛЕКТРОСНАБЖЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано, например, „„Я0„„130917 в шахтных сетях для компенсации потерь напряжения. Цель — облегчение условий работы оборудования в аварийных режимах, упрошение его конструкции и повышение безопасности эксплуатации. В нормальном режиме силовой элемент 2 выключен, первичные обмотки 5 через конденсаторы 1 питаются от сети и устр-во функционирует как установка продольной емкостной компенсации потерь напряжения. В аварийном режиме блоки 3 управления вырабатывают сигналы на включение силовых элементов 2.

В результате этого конденсаторы 1 шунтируются дополнительными обмотками 4, включенными согласно с первичными обмотками 5. 1 ил.

1309174

Формула изобретения

Составитель А. Михайлов

Редактор Г. Волкова Техред И. Верес Корректор Г. Колб

Заказ 1444/49 Тираж 619 Подписное

ВНИИГ1И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике и может быть использовано, например, в шахтных сетях для компенсации потерь напряжения.

Целью изобретения является облегчение условий работы оборудования в аварийных режимах, упрощение его конструкции и повышение безопасности эксплуатации.

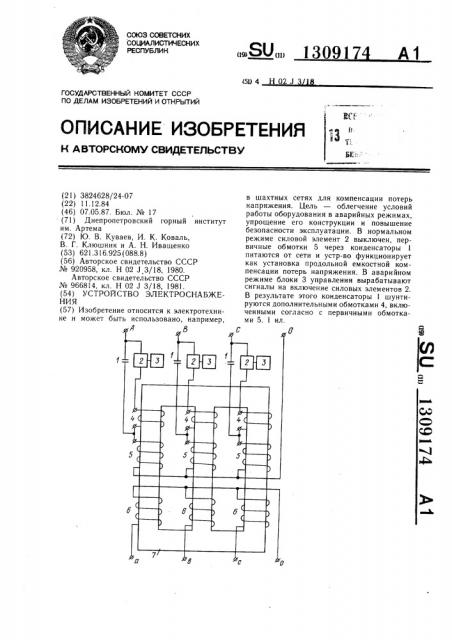

На чертеже представлена схема предлагаемого устройства.

Устройство состоит из компенсирующих конденсаторов 1, силовых ключей 2 с блоком 3 управления, дополнительных обмоток 4, первичных 5 и вторичных 6 обмоток,магнитопровода 7.

Дополнительные обмотки 4, намотанные на стержнях магнитопровода 7 в одну сторону с первичными обмотками 5, началами подключены через силовые ключи 2 к сетевым зажимам устройства, а концами — в точку соединения компенсирующих конденсаторов 1 с первичными обмотками 5. Цепи управления силовых ключей 2 соединены с блоком 3 управления.

Устройство работает следующим образом.

В нормальном режиме силовой элемент 2 выключен, первичные обмотки 5 через емкости 1 питаются от сети и все устройство в целом функционирует как установка продольной емкостной компенсации потерь напряжения.

В аварийном режиме блоки 3 управления вырабатывают сигналы на включение силовых элементов 2. В результате этого конденсаторы 1 шунтируются дополнительными обмотками 4, включенными согласно с первичными 5.

Таким образом, установка не содержит внешних навесных защитных элементов, кроме ключей 2, находящихся под фазным напряжением источника питания относительно нейтрали. Это упрощает конструкцию и эксплуатацию устройства, повышает безопасность работы с ним. Уменьшение количества энергии, рассеиваемой непосредственно в самой установке при разряде компенсирующих конденсаторов 1, имеющее место из-за передачи части этой энергии в питающую сеть и в нагрузку, способствует повышению устойчивости установки к перегрузкам и аварийным режимам, упрощает задачу теплоотвода при ее работе в таких

15 реж м .

Устройство электроснабжения, содержащее трехфазный трансформатор, на каждом стержне которого расположены первичная и вторичная обмотки, причем между первичной обмоткой и питающей сетью включена конденсаторная батарея, к которой ао стороны сети в каждой фазе подключен один конец силового ключа, снабженного блоком управления, отличающееся тем, что, с целью облегчения условий работы оборудования в аварийных режимах, упрощения его конструкции и повышения безопасности эксплуатации, оно содержит дополнительные

30 обмотки трансформатора, расположенные на каждом стержне магнитопровода и включенные пофазно между точкой соединения первичной обмотки и конденсаторной батареи и другим концом силового ключа.
