Реферат



Ж 130923

Класс 21а, 36...

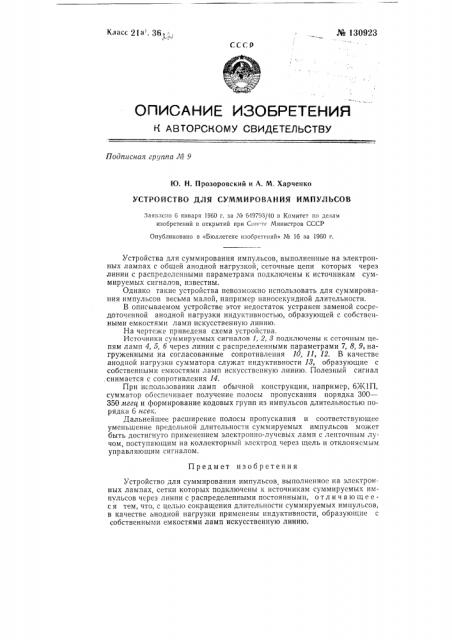

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 9

Ю. Н. Прозоровский и A. М. Харченко

УСТРОЙСТВО ДЛЯ СУММИРОВАНИЯ ИМПУЛЬСОВ

Заявлено 6 января 1960 г. за № 649793/40 в Комитет по делам изобретений и открытий при Сов.-те Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 16 за 1960 r.

Предмет изобретения

Устройство для суммирования импульсов, выполненное на электронных лампах, сетки которых подключены к источникам суммируемых импульсов через линии с распределенными постоянными, о т л и ч а ю щ е ес я тем, что, с целью сокращения длительности суммируемых импульсов, в качестве анодной нагрузки применены индуктивности, образующие с собственными емкостями ламп искусственную линию.

Устройства для суммирования импульсов, выполненные на электронных лампах с общей анодной нагрузкой, сеточные цепи которых через линии с распределенными параметрами подключены к источникам суммируемых сигналов, известны.

Однако такие устройства невозможно использовать для суммирования импульсов весьма малой, например наносекундной длительности.

В описываемом устройстве этот недостаток устранен заменой сосредоточенной анодной нагрузки индуктивностью, образующей с собственными емкостями ламп искусственную линию.

На чертеже приведена схема устройства.

Источники суммируемых сигналов 1, 2, 8 подключены к сеточным цепям ламп 4, б, б через линии с распределенными параметрами 7, 8, 9, нагруженными на согласованные сопротивления 10, 11, 12. В качестве анодной нагрузки сумматора служат индуктивности 18, образующие с собственными емкостями ламп искусственную линию. Полезный сигнал ,снимается с сопротивления 14.

При использовании ламп обычной конструкции, например, 6 К1П, сумматор обеспечивает получение полосы пропускания порядка 300—

350 мега и формирование кодовых групп из импульсов длительностью порядка 6 нсек.

Дальнейшее расширение полосы пропускания и соответствующее уменьшение предельной длительности суммируемых импульсов может быть достигнуто применением электронно-лучевых ламп с ленточным лучом, поступающим на коллекторньш электрод через щель и отклоняемым управляющим сигналом. № 130923
