Реферат



Изобретение относится к области радиотехники и может быть использовано в измерительных системах, где осуществляется слежение за импульсными сигналами. Цель - повыи ение помехоустойчивости устройства для формирования сигнала за счет повышения а.мплитуды выходного сигнала и увеличения отношения сигнал/шу.м. Она достигается введением в устройство резистора 8 и конденсатора 9, а также новых электрических связей между функциональными элементами. 2 ил. (Л со о со to Oi аг. 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1309276

Н 03 К 500

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3946831/24-21 (22) 19.08.85 (46) 07.05.87. Бюл. № 17 (72) Н. С. Чернышев (53) 621.373 (088.8) (56) Кинкулькин П. Е. Фазовый метод определения координат. — М.: Советское радио, 1979.

Авторское свидетельство СССР № 495765, кл. Н 03 К 5/24, 1.974. (54) УСТРОЙСТВО ФОРМИРОВАНИЯ

СИГНАЛА (57) Изобретение относится к области радиотехники и может быть использовано в измерительных системах. где осуществляется слежение за им пульсным и сигналами.

Цель — повышение помехоустойчивости устройства для формирования сигнала за счет повышения амплитуды выходного сигнала и увеличения отношения сигнал/шум.

Она достигается введением в устройство резистора 8 и конденсатора 9, а также новых электрических свя;ей между функциональными элементами. 2 ил.

1309276

1О !

Формула изобретения

1

Изобретение относится к радиоэлектронике и может быть использовано в измерительных системах, где осуществляется слежение за импульсными сигналами.

Цель изобретения — повышение помехоустойчивости за счет повышения ам плитуды выходного сигнала и увеличения отношения сигнал/шум.

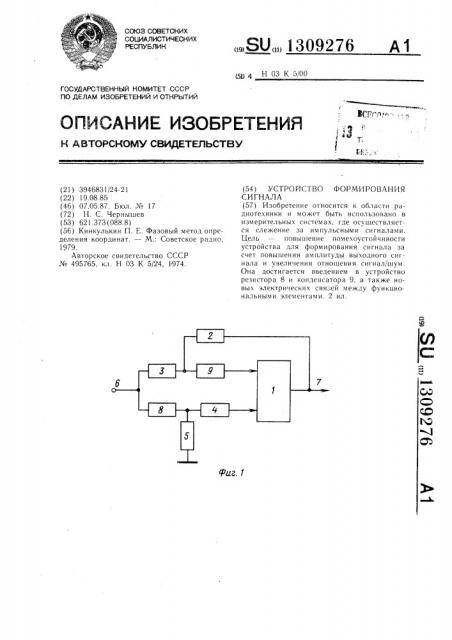

На фиг. 1 представлена электрическая принципиальная схема устройства; на фиг. 2 — временные диаграммы.

Устройство формирования сигнала содержит сумматор 1 и две времязадающие цепи на первом резисторе 2 и первом конденсаторе 3 и соответственно на втором резисторе 4 и втором конденсаторе 5, первый вывод первого резистора 2 соединен через первый конденсатор 3 с входной шиной 6, первая обкладка второго конденсатора 5 подключена через второй резистор 4 с первым входом сумматора 1, выход которого соединен с выходной шиной 7, третий резистор 8 и третий конденсатор 9, первый вывод первого резистора 2 соединен через третий конденсатор 9 с вторым входом сумматора 1, второй вывод первого резистора 2 подключен к выходу сумматора 1, первая обкладка второго конденсатора 5 соединена через третий резистор 8 с входной шиной 6, вторая обкладка второго конденсатора 5 подключена к общей шине источника питания.

Устройство работает следующим образом.

Радиосигнал с входной шины 6 устройства (фиг. 2а) через вторую интегрирующук) врем язадающую цепь из элементов 4, 5, 8, поступает на второй вход сумматора 1.

Спектр радиосигнала преобразуется пропорционально АЧХ этой интегрирующей цепи, а фаза несущей радиосигнала задерживается относительно входного радиосиг«ала на 90 .

С входной шины 6 устройства сигнал поступает также на второй вход сумматора 1 через первую времязадаюгцую (дифференцируюшую) цепь, состоящую из элементов

2, 3, 9.

Спектр радиосигнала здесь преобразуется пропорционально АЧХ этой цепи, а фаза несущей радиосигнала опережает входной радиосигнал. на 90 .

Поскольку радиосигнал проходит через времязадающие цепи, обладающие различными амплитудно-частотными характеристиками, то и огибающие радиосигналов на их выходах различны. Различие огибающих тем больше, чем больше различаются амплитудно-частотные характеристики каналов формирования. Так как фаза радиосигнала второго канала запаздывает на 90 относительно входного сигнала, а фаза радиосигнала первого канала опережает на 90 входной сигнал, то фазы высокочастотного заполнения суммируем ых радиосигналов сдвинуты одна относительно другой на

180 и на выходе сумматора (фиг. 2б) огибающая преобразованного радиосигнала равна разности огибающих суммируемых радиосигналов.

Временное положение отсчетной точки зависит от соотношения сумм ируем ых сигналов и фазового сдвига между ними.

Из анализа АЧХ каналов формирования видно, что АЧХ каналов формирования в устройстве различаются больше, чем у известного устройства. Коэффициент преобразования (отношение амплитуды полупериода входного сигнала в районе отсчетной точки к амплитуде сформированного сигнала того же полупериода предложенного устройства в 4 — 5 раз больше, чем в известном устройстве, а соотношение сигнал/шум увеличивается в 2,5 раза.

Таким образом, увеличение коэффициента преобразования радиосигнала (при сохранении высокой стабильности временного положения отсчетной точки) увеличивает амплитуду преобразованного сигнала, а также увеличивает соотношение сигнал/шум преобразованного сигнала, что и повышает помехоустойчивость.

Устройство формирования сигнала, содержащее сумматор и две времязадающие цепи на первом резисторе и первом конденсаторе и соответственно на втором резисторе и втором конденсаторе, первый вывод первого резистора соединен через первый конденсатор с входной шиной, первая обкладка второго конденсатора соединена через второй резистор с первым входом сумматора, выход которого соединен с выходной шиной, отличающееся тем, что, с целью повышения помехоустойчивости за счет повышения амплитуды выходного сигнала и увеличения отношения сигнал/шум, в него введены третий резистор и третий конденсатор, первый вывод первого резистора соединен через третий конденсатор с вторым входом сумматора, второй вывод пер. вого резистора подключен к выходу сумматора, первая обкладка второго конденсатора соединена через третий резистор с входной шиной, вторая обкладка второго конденсатора подключена к общей шине источника питания.
