Реферат



№ 130960

Класс 214 39

СССР! ! ! . /

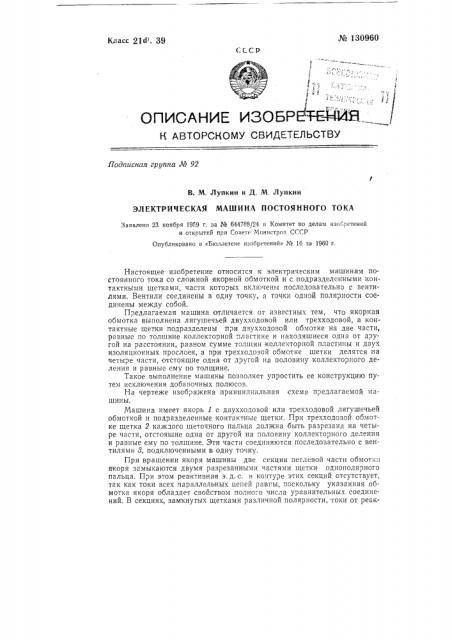

ОПИСАНИЕ ИЗОБРИЧ-ЕйгЮ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 92

В. М. Лупкин и Д. М. Лупкин

ЭЛ ЕКТРИ Ч ЕСКАЯ МАШИНА ПОСТОЯННОГО ТОКА

Заявлено 23 ноября 1959 r. за № 644788/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 16 за 1960 г.

Настоящее изобретение относится к электрическим машинам постоянного тока со сложной якорной обмоткой и с подразделенными контактными щетками, части которых включены последовательно с вентилями. Вентили соединены в одну тачку, а точки одной полярности соединены между собой.

Предлагаемая машина отличается от известных тем, что якорная обмотка выполнена лягушечьей двухходовой или трехходовой, а контактные щетки подразделены при дзухходозой обмотке на две части, равные по толщине коллекторной пластине и находящиеся одна от другой на расстоянии, равном сумме толшин коллекторной пластины и двух изоляционных прослоек, а при трехходозой обмотке щетки делятся на четыре части, отстоящие одна от другой на половину коллекторного деления и равные ему по толщине.

Такое выполнение машины позволяет упростить ее конструкцию путем исключения добавочных полюсов.

На чертеже изображена принципиальная схема предлагаемой машины.

Машина имеет якорь 1 с двухходовой или трехходовой лягушечьей обмоткой и подразделенные контактные щетки, При трехходовой обмотке щетка 2 каждого щеточного пальца должна быть разрезана на четыре части, отстояшие одна от другой на половину коллекторного деления и равные ему по толщине. Эти части соединяются последовательно с вентилями 8, подключенными в одну точку, При вращении якоря машины две секции петлевой части обмотки якоря замыкаются двумя разрезанными частями щетки однополярного пальца. При этом реактивная э.д.с. з контуре этих секций отсутствует, TBK как токи всех параллельных цепей равны, поскольку указанная обмотка якоря обладает свойством полно"o числа уравнительных соединений. В секциях, замкнутых щетками различной полярности, токи от реак№ 1309бО тивных э.д. с. также отсутствуют, так как вентили 8, включенные последовательно со щетками, разрывают контуры, по которым могли бы замкнуться эти токи.

Точно таким же свойством обладает и двухходовая лягушечья обмотка. В этом случае щетка каждого щеточногo пальца должна быть разрезана на две части, отстоящие одна от другой на расстояние коллекторного деления, и на каждом щеточном пальце должно быть два вентиля (по числу частей разрезанных щеток).

Обмотка возбуждения 4 в обоих случаях включается обычным способом.

Вентили 8 обладают небольшой мощностью. Онч должны выдерживать напряжение, равное реактивной э. д. с., т. е. б — 10 в, и ток, равный, где 1 — ток щеточного пальца; n — число частей, на которые подразделена щетка.

При таком способе компенсации реактивной э. д.с. не треоуется устанавливать дополнительные полюсы, что позволяет экономить медь и повысить к. и. д, машины.

Предмет изобретения

Электрическая машина постоянного тока со сложной якорной обмоткой I c подразделенными контактными щетками, части которых включены последовательно с вентилями, соединенными в одну точку, и точки одной полярности соединены между собой, о т л и ч а и ш а я с я тем, что, с целью упрощения конструкции путем исключения дооавочных полюсов, якорная обмотка выполнена лягушечьей двухходовой или трехходовой, а контактные щетки при двухходовой обмотке подразделены на две части, равные по толщине коллекторной пластине и находящиеся одна от другой ki3 расстоянии, равном сумме толщин коллекторной пластины и двух изоляционных прсслоек, а при трехходовой оомотке разделены на четыре части, отстоящие одна от другой на половину коллекторного деления и равные ему по толщине,
