Вставка теплообменной трубы радиатора водяного охлаждения

Вставка теплообменной трубы радиатора водяного охлаждения

Иллюстрации

Показать все

Реферат



Изобретение относится к области теплотехники и позволяет предотвратить разрыв трубы при замерзании воды . Вставка выполнена в виде осесимметрично расположенной внутри трубы 2 цилиндрической обечайки 3, имеющей сплошную стенку из эластичного материала . Обечайка 3 дистанционирована с помощью радиальных ребер 4, имеющих окна 5 в той части, которая охватывает вставку 1. Ребра 4 могут быть выполнены за одно целое с вставкой 1 и из того же материала. При замерзании воды в трубе 2 вне вставки 1 последняя деформируется, и увеличение объема замерзшей воды воспринимается вставкой без разрушения трубы . 3 ил. О) : о х ;о ю 4: СМ (Риг.2

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУЬЛИН ((в (11) SU сю4 F 2 D 7/10

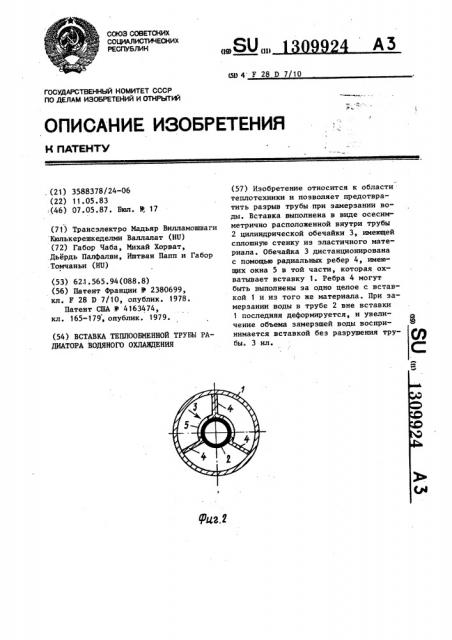

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К AATEHTY. (21) 3588378/24-06 (22) 11.05.83 (46) 07.05.87. Бюл. У, 17

Риг.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (71) Трансэлектро Мадьяр Вилламошшаги

Кюлькерешкеделми Валлалат (HU) (72) Габор Чаба, Михай Хорват, Дьердь Палфалви, Иштван Папп и Габор

Томчаньи (HU) (53) 621.565.94(088.8) (56) Патент Франции И 2380699, кл. Р 28 D 7/10, опублик. 1978.

Патент США В 4163474, кл. 165-179, опублик. 1979. (54) ВСТАВКА ТЕПЛООБМЕННОЙ ТРУБЫ РАДИАТОРА ВОДЯНОГО ОХЛИДЕНИЯ (57) Изобретение относится к области теплотехники и позволяет предотвратить разрыв трубы при замерзании воды. Вставка выполнена в виде осесимметрично расположенной внутри трубы

2 цилиндрической обечайки 3, имеющей сплошную стенку иэ эластичного материала. Обечайка 3 дистанционирована с помощью радиальных ребер 4, имеющих окна 5 в той части, которая охватывает вставку 1 ° Ребра 4 могут быть выполнены за одно целое с вставкой 1 и из того же материала. При замерзании воды в трубе 2 вне вставки

1 последняя деформируется, и увеличение объема замерзшей воды воспринимается вставкой беэ разрушения трубы. 3 ил.

Формула изобретения Риа3

Составитель В.Косенко

Редактор О.Головач Техред В.Кадар .-- Корректор С. Шекмар

Заказ 1810/59 Тираж 612 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж"35, Раушская наб.„ д. 4/5

Производственно-полиграфическое предприятие, r.Óæãoðîä, ул.Проектная, 4

1 1309

Изобретение относится к теплообменной аппаратуре и может быть использовано в энергетической промышленности.

Цель изобретения — предотвращение разрыва трубы при замерзании воды.

На фиг.1 схематично изображена труба радиатора с предлагаемой вставкой; на фиг.2 " то же, поперечное сечение; на фиг.3 — труба, вставка которой вы- 10 полнена sa одно целое с ребрами, поперечное сечение.

Вставка 1 теплообменной трубы 2 радиатора водяного охлаждения выполнена в виде осесимметрично расположенной внутри трубы 2 цилиндрической обечайки 3, дистанционированной с помощью радиальных ребер 4, и имеет сплошную стенку as эластичного мате риала, например из резины или друго- 20 го синтетического материала. Радиальные ребра 4 могут быть выполнены, например, из листового металла, изогнутого в виде трубки с ножками, и снабжены окнами 5 в той части, которая охватывает вставку 1. Возникающее при

1 замерзании воды избыточное давление в трубе 2 передается через окна 5 на вставку 1. Радиальные ребра 4 могут

924 2 быть выполнены за одно целое с вставкой 1 из того же материала, что и вставка. Последняя может быть закрыта по торцам, в этом случае она заполнена газом, преимущественно воздухом. При открытых торцах вставка 1 заполняется водой, протекающей через трубу 2, и при этом выполняет функцию теплоизолятора. Вода внутри вставки 1 не замерзает, что исключает возможность закупорки теплообменной трубы.

При замерзании воды в трубе 2 вне вставки 1 последняя деформируется, и увеличение объема замерзшей воды воспринимается вставкой без разрушения теплообменной трубы.

Вставка теплообменной трубы радиатора водяного охлаждения, выполненная в виде осесимметрично расположенной внутри трубы цилиндрической обечайки, дистанционированной с помощью радиальных. ребер, отличающаяся тем, что, с целью предотвращения разрыва трубы при замерзании воды, обечайка имеет сплошную стенку иэ эластичного материала.
