Реферат



Изобретение относится к области отделочно-зачистной и упрочняющей обработки деталей в свободной гранулированной среде и может быть использовано в машинеи приборостроении при безразмерной обработке мелких массовых деталей. Изобретение позволяет интенсифицировать процесс обработки путем сообщения рабочей среде дополнительных движений. Галтовочный барабан выполнен в виде многогранной винтовой колонны, секции которых выполнены в виде трех многогранников, три грани которых - четырехугольники , а две другие - трехугольники, соединенных боковыми четырехугольными гранями так, что одноименные ребра трехугольных граней соседних многоугольников расположены под углом 90 . В результате этого создается каскадное перемещение и перемешивание компонентов рабочей среды. 4 ил. (О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51)4 В 24 В 31 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

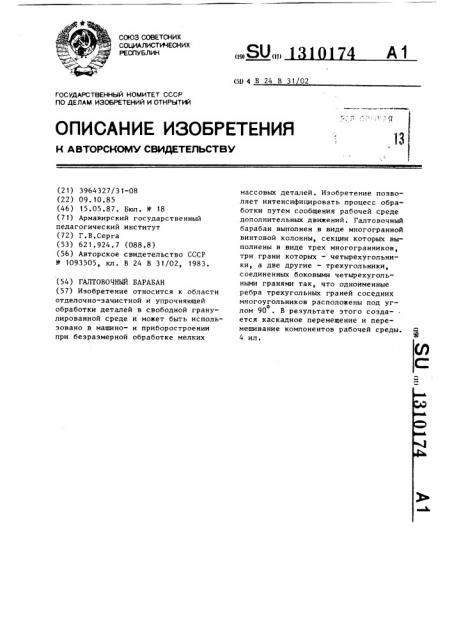

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ (2 1) 3964327/3 1-08 (22) 09.10.85 (46) 15.05,87, Бюл. И- 18 (71) Армавирский государственный педагогический институт (72) Г.В.Серга (53) 62 1.924.7 (088.8) (56) Авторское свидетельство СССР

У 1093505, кл . В 24 В 3 1/02, 1983. (54) ГАЛТОВОЧНЫЙ БАРАБАН (57) Изобретение относится к области отделочно-зачистной и упрочняющей обработки деталей в свободной гранулированной среде и может быть использовано в машино- и приборостроении при безразмерной обработке мелких массовых деталей. Изобретение позволяет интенсифицировать процесс обработки путем сообщения рабочей среде дополнительных движений. Галтовочный барабан выполнен в виде многогранной винтовой колонны, секции которых выполнены в виде трех многогранников, три грани которых — четырехугольники, а две другие — трехугольники, соединенных боковыми четырехугольными гранями так, что одноименные ребра трехугольных граней соседних многоугольников расположены под yrо лом 90 . В результате этого создается каскадное перемещение и перемешивание компонентов рабочей среды.

4 ил.

1310174 2 четырехугольными гранями таким обрае зом, что одноименные ребра трехугольных граней соседних многоугольников о расположены под углом с = 90

Изобретение относится к отделочно-зачистной и упрочняющей обработк деталей в свободной гранулированной среде и может быть использовано в машино- и приборостроении при безразмерной обработке мелких массовых деталей °

Цель изобретения — интенсификация процесса обработки деталей за счет сообщения рабочей среде дополнительных перемещений.

На фиг. 1 показан галтовочный барабан, общий вид; на фиг, 2 — разрез

А-А на фиг. 1; на фиг. 3 — галтовочный барабан, аксонометрическая про15 екция; на фиг. 4 — схема сборки многоугольников секций галтовочного барабана, соединенных, например, сваркой.

Галтовочный барабан в виде корпу20 са 1 установлен на станине 2, выполненной в виде сварной рамы. На станине смонтирован двигатель 3, передающий вращение барабану через редуктор 4 и шестерню 5. Барабан закреплен в круговых обечайках 6 и установлен на опорных роликах 7. На одной из обечаек 6 имеется шестерня

8. Устройство снабжено загрузочным

9 и разгрузочным 10 лотками.

Галтовочный барабан выполнен в виде винтовой четырехходовой колонны, смонтированной из секций. Каждая секция выполнена в виде трех многогранников А,Б и В, три грани которых — 35 четырехугольники, а две другие трехугольники, соединенных боковыми

Галтовочный барабан работает следующим образом.

В галтовочный барабан по лотку загружаются рабочая среда в виде абразива и подлежащие обработке детали.

При вращении барабана происходит перемещение рабочей среды и деталей, благодаря чему осуществляется обработка. При этом в барабане обеспечивается интенсивное перемешивание деталей и частиц рабочей среды.

Загрузка, совершая сложное пространственное движение по винтовым линиям, перемещается вдоль оси барабана и выгружается в средство для разгрузки ° формула и э о б р е т е н и я

Галтовочный барабан, выполненный в виде вращающейся многогранной винтовой колонны, состоящей из секций, отличающийся тем, что, с целью интенсификации процесса обработки деталей, секции выполнены в виде трех многогранников, три грани которых — четырехугольники, а две другие — трехугольники, соединенных боковыми четырехугольными гранями так, что одноименные ребра трехугольных граней соседних многоугольников о расположены под углом 90

13 10174
