Реечный механизм

Реечный механизм

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , используется для преобразования вращательного движения во вращательно-поступательное и обратно. Цель изобретения - расширение эксплуатационных возможностей . Для достижения положительного эффекта в торцах рейки 6 выполнены кулисные пазы 8, с которыми взаимодействуют головки 10 цапф 9. При реверсе механизма кулисные пазы 8 в рейке 6 и взаимодействующие с ними шестигранные головки 10 не дают возможности рейке 6 отклониться от оси вращения цапф. Упомянутое выполнение уменьшает габариты реечного механизма , что расширяет его эксплуатационные возможности. 1 ил. (Л ОО сл ел фиг.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (59 4 F 16 Н 19/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3968704/25-28 (22) 28.10.85 (46) 150587. Бюл. № 18 (75) Ю. И. Замаратский (53) 621.838 (088.8) (56) Авторское свидетельство СССР № 937842, кл. 1 16 Н 19/04, 1980. (54) PEE"1НЫЙ МЕХАНИЗМ (57) Изобретение относится к машиностроению, используется для преобразования вращательного движения Во врагцательно-поступательное и обратно. Цель изобретения

„„SU„„1310559 расширение эксплуатационных возможностей. Для достижения положительного эффекта в торцах рейки 6 выполнены кулисные пазы 8, с которыми взаимодействуют головки 10 цапф 9. При реверсе механизма кулисные пазы 8 в рейке 6 и взаимодействующие с ними шестигранные головки 10 не дают возможности рейке 6 отклониться от оси врашения цапф. Упомянутое выполнение уменьшает габариты реечного механизма, что расширяет его эксплуатационные возможности. ил.

1310559 ф иГ 1

Составитель Р. Ожина

Редактор И. Рыбченко Текред И. Верес Корректор Л. Патай

Заказ 757 32 Тираж Ь!2 Подписное

ВНИИПИ Государственного коми.-ета СССР по делам изобретений и открытий ! 3035, Москва, Ж вЂ” 35, Рау шская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению и может быть использовано для преобразования вращательного движения во вращательно-поступательное и обратно. Применимо в насосах, турбинах, компрессорах и двигателях внутреннего сгорания.

Целью изобретения является расширение эксплуатационных возможностей.

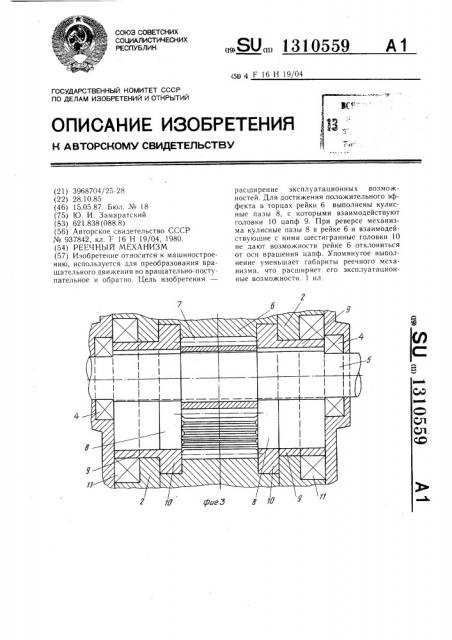

На фиг. 1 изображен механизм, общий вид; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — реечный механизм, разрез.

Реечный механизм содержит корпус 1 с боковыми стенками 2, направляющую 3, размещенные в корпусе 1 на подшипниках 4 вал 5, рейку 6 замкнутого контура, имеющую зубья на внутренней поверхности, зубчатое колесо 7, зацепляющееся с рейкой 6.

В торцах рейки 6 выполнены кулисные пазы 8, а механизм снабжен размещенными в корпусе цапфами 9 с головками 10 с возможностью перемещения вдоль пазов 8. Цапфы 9 смонтированы в подшипниках 11 боковых стенок 2.

Реечный механизм работает следующим .образом.

При вращении вала 5, например, против часовой стрелки рейка 6 за счет зацепления зубьев поворачивается в ту же сторону, 2 поворачивая одновременно за счет кулисных пазов 8 шестигранные головки 10 пустотелых цапф 9. При достижении рейкой 6 горизонтального (по фиг. 1) положения начинается поступательное движение рейки 6 справа налево, фиксируемое направляющей 3 и параллельными гранями шестигранной головки 10. При переходе зубьев рейки 6 из прямолинейного участка в окружной начинается вращение рейки 6.

10 При реверсе механизма кулисные пазы 8 в рейке 6 и взаимодействующие с ними шестигранные головки 10 цапф 9 не дают возможности рейке 6 отклониться от оси вращения цапф.

Формула изобретения

Реечный механизм, содержащий корпус, размещенные в нем вал с рейкой замкнутого контура, имеющей зубья на внутренней поверхности, и зубчатое колесо, зацепляющееся с рейкой, отличающийся тем, что, с целью расширения эксплуатационных возможностей, в торцах рейки выполнены кулисные пазы, а механизм снабжен размещенными в корпусе цапфами с головками, установленными в пазах с возможностью перемещения вдоль них.
