Реферат



Изобретение может быть использовано для определения прочностных характеристик льда в лабораторных и полевых условиях. Цель изобретения - упрощение и повьшение достоверности путем приближения условий испытаний к натурным. Металлический сосуд 1 заполняют замерзающей рабочей жидкостью до стенки 2 с отверстием 3. При отрицательной температуре окружающей среды образуется слой 9 льда, который используется как образец для испытания. Затем повышают давление не замерзшей жидкости в сосуде 1 и измеряют давление разрушения слоя 9 льда. 2 ил. (Л С й f 00 05 СХ)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Ai (19) (11) (51) 4 G О1 N 3/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3936319/25-28 (22) 26.07.85 (46) 15,05.87.Бюл, - 18 (71) Хабаровский политехнический институт (72) С.И.Доброхотов (53) 624.131,376 ° 5 (088.8) (56) Лавров В.В. Деформация и прочность льда, Л.: Гидрометеоиздат, 1969, с.122, рис.55. (54) СПОСОБ ИСПЫТАНИЯ ЛЬДА НА ПРОЧНОСТЬ (57) Изобретение может быть использовано для определения прочнастных характеристик льда в лабораторных и полевых условиях. Цель изобретения — упрощение и повышение достоверности путем приближения условий испытаний к натурным. Металлический сосуд 1 заполняют замерзающей рабочей жидкостью до стенки 2 с отверстием 3. При отрицательной температуре окружающей среды образуется слой

9 льда, который используется как образец для испытания. Затеи повышают давление не замерзшей жидкости в сосуде 1 и измеряют давление разрушения слоя 9 льда, 2 ил. зовано для определения прочностных характеристик льда в лабораторных и полевых условиях.

Целью изобретения является упрощение и повьппение достоверности путем приближения. условий испытаний к натурным.

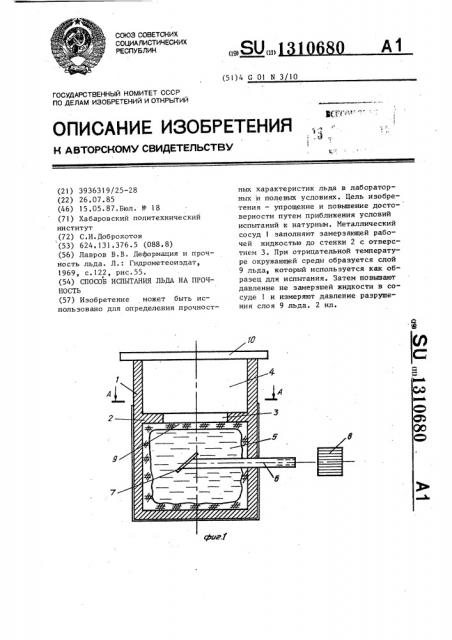

На фиг.! представлено устройство, реализующее способ; на фиг.2 — разрез А-А на фиг.!.

Устройство состоит из цилиндрического металлического сосуда 1, разделенного стенкой 2 с круглым отверстием 3 на две емкости 4 и 5. Емкость

5, снабженную трубкой 6 с клапаном

7. на внутреннем конце и с гайкойзаглушкой 8 на внешнем конце заполняют рабочей жидкостью, например морской водой. Гайка-заглушка 8 и труба 6 выполнены из теплоизоляционного материала, что обеспечивает защиту от промерэания клапана 7 при замораживании поверхностного слоя рабочей жидкости. Емкость 4 с крышкой

10 служит для приема осколков в момент разрушения испытуемого слоя 9 льда. Наружную поверхность сосуда 1 покрывают теплоиэоляционным слоем.

Способ испытания льда на прочность осуществляется следующим образом.

В емкость 5 с гайкой-заглушкой 8 сосуда 1 заливают жидкость до круглого отверстия 3 в стенке 2, При отрицательной температуре через определенное время образуется слой 9 льда ,заданной толщины, Время намораживания слоя 9 льда в круглом отверстии

3 стенки 2 в сосуде 1 беэ крышки 10 определяют по формуле

6=049P (— -) г 2

S h причем 4 -"= 62 /с р

Ф= 790 h/В, 1 131

Изобретение относится к испытательной технике и может быть испольгде — время намораживания, мин;

h — толщина слоя, см;

0 — окружающая температура, С.

После намерэания слоя 9 льда к наружному концу трубки 8 крепят системы давления и измерения. Сосуд 1

0680 2 закрывают крьппкой 10. При подаче жидкости под давлением по трубке 5 слой

9 льда разрушают, замеряют нагрузку

P (в кг), вычисляют прочность слоя 9 льда на изгиб (о р кг/см ) в центре г и у контура

075P (— -) г 2

f5 где r — радиус отверстия 3 в стенке 2, см;

h — толщина слоя 9 льда, см;

p. — — коэффициент Пуассона.

При необходимости определяют прогиб льда f (см) и модуль упругости

0 17 Pr2

Х

h3 f

Предлагаемый способ обеспечивает повьппение достоверности испытаний, так как позволяет моделировать ледяной покров в воспроизводимых условиях намораживания,, 3О Формула изобретения

Способ испытания льда на прочность, заключающийся в том, что изго. тавливают плоский образец льда, наг35 ружают его по площади кругового контура путем заполнения рабочей жидкостью сосуда с круглым отверстием в стенке, в котором размещают образец, и создания давления жидкости в сосуде, измеряют,цавление разрушения образца и по нему судят о прочностных характеристиках льда, о т л и— ч а ю шийся тем, что, сцелью упрощения и повышения достоверности путем приближения условий испытаний к натурным, заполнение сосуда осуществляют перед изготовлением образца, а изготовление его проводят путем замораживания поверхностного слоя ра50 бочей жидкости, контактирующего со стенкой круглого отверстия сосуда, 1310680
