Устройство для испытания смазочных материалов

Устройство для испытания смазочных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для испытания смазочных материалов . Целью изобретения является обеспечение испытания магнитных смазочных материалов. Указанная цель достигается за счет того, что шары с помощью магнитопровода 11 с полюсными наконечниками 12 и электрической катушки 13 создают магнитный поток , замыкающийся по держателям 2 и 3 и шарам 4 и 5. В результате этого смазка втягивается в контакт шаров. Нагруже15 4е осуществляют рычагом 8 с грузом 9, при этом с помощью соленоида 15 и сердечника 14, размещенного на грузе 9, компенсируют силы магнитного взаимодействия шаров. Силу тре- . ния измеряют узлом 10. 1 ил.

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5D 4 G 01 N 19/02 3/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3688140/25-28 (22) 09,01.84 (46) 15.05.87. Бюл. ¹ 18 (72) Д.В.Орлов, Ю,Б,Кудряков, К.И.Климов, Н.К.Волобуев и А.А.Кузнецов (53) 620 ° 178. 162 (088.8) (56) Авторское свидетельство СССР № 161136, кл. G 01 N 19/02, 1964. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ СМАЗОЧНЫХ МАТЕРИАЛОВ (57) Изобретение относится к устройствам для испытания смазочных материалов. Целью изобретения является

SU 1 10694 А l обеспечение испытания магнитных смазочных материалов. Указанная цель достигается за счет того, что шары с помощью магнитопровода 11 с полюсными наконечниками 12 и электрической катушки 13 создают магнитный поток, замыкающийся по держателям 2 и

3 и шарам 4 и 5. В результате этого смазка втягивается в контакт шаров.

Нагружекие осуществляют рычагом 8 с E грузом 9, при этом с помощью соленоида 15 и сердечника 14, размещенного на грузе 9, компенсируют силы магнит- ного взаимодействия шаров. Силу трения измеряют узлом 10. 1 ил.

Составитель В.Данилов

Редактор А.Ревин Техред M.Õîäàíè÷ Корректор А.Тяско

Заказ 1883/39 Тираж 777 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035„ Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, r.Óæãoðoä, ул.Проектная,4

1 13

Изобретение относится к устройствам для испытания смазочных материалов на трение, в частности магнитных смазочных материалов.

Цель изобретения — обеспечение испытаний магнитных смазочных материалов.

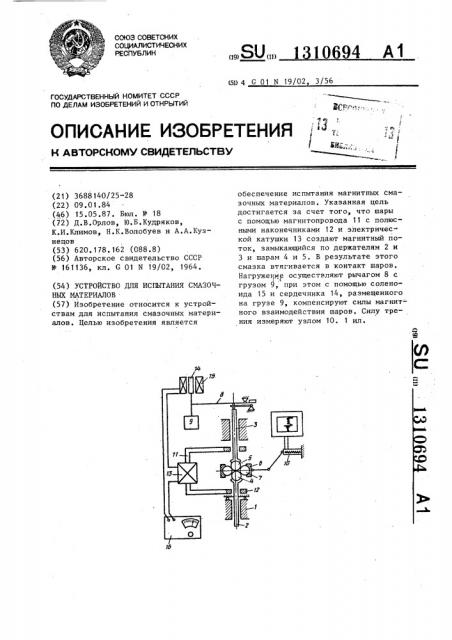

На чертеже изображено предлагаемое устройство.

Устройство содержит корпус 1,установленный в нем держатель 2 и держатель 3 с шарами 4 и 5, чашу 6, предназначенную для размещения испытуемой смазки, размещенные в ней шары

7, узел нагружения шаров, выполненный в виде рычага 8 с грузом 9, узел

10 измерения силы трения. Устройство также снабжено П-образным магнитопроводом 11 с полюсными наконечниками 12, охватывающими держатели 2 и

3, установленной на магнитопроводе

11 электрической катушки 13, закрепленным на грузе 9 сердечником 14, охватывающим последний и последовательно соединенным с катушкой 13 соленоидом 15, блоком 16 питания катушки 13 и соленоида 15.

Устройство работает следующим образом.

В держателях 2 и 3 устанавливают шары 4 и 5, в чаше 6 размещают испытуемую магнитную смазку. Подают напряжение с блока 16 на катушку 13 и соленоид 15, Магнитный поток замыкается по магнитопроводу 11 полюеным наклонечником 12, держателями 2 и 3 и шарами 4 и 5. В зоне контакта шаров создается градент напряженности

10694 2 магнитного поля, втягивающий в эту зону магнитную смазку. С помощью соленоида 15 и сердечника 14 компенсируются силы магнитного взаимодействия шаров 4 и 5. Затем приводят во вращение держатели 2 и 3, а узлом нагружения создают нагрузку между шарами 4 и 5 ° Силу трения в зоне контакта регистрируют узлом 10. Исполне5О ние полюсных наконечников 12, охватывающих держатели 2 и 3, исключает их изгиб.

Формула изобретения

Устройство для испытания смазочных материалов, содержащее копус, установленные в нем с возможностью вращения два держателя, закрепленн20 ные в них соответственно два шара, охватывающую шары чашу, предназначенную для размещения в ней испытуемой смазки, размещенные в ней три шара, взаимодействующие с шарами держате25 лей, узел нагружения шаров, выполненный в виде рычага с грузом, и узел измерения силы трения, о т л и ч а— ю щ е е с я тем, что, с целью обеспечения испытаний магнитных смазочных материалов, оно снабжено закрепленным на корпусе П-образным магнитопроводом с полюсными наконечниками, охватывающими держатели, установленной на нем электромагнитной катушкой, 35 закрепленным на грузе сердечником, охватывающим его и последовательно .соединенным с катушкой соленоидом и ,блоком питания катушки и соленоида.
