Способ измерения амплитуды гармонического сигнала

Способ измерения амплитуды гармонического сигнала

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано в устройствах для измерения 4 амплитуд гармонического сигнала. Целью изобретения является повышение точности измерений. Для достижения этой цели суммируют измеряемый сигнал с опорным, полученную сумму периодически интегрируют в интервале времени , равном периоду сигнала сети питания. Устройство, реализующее способ, содержит источник 1 измеряемого напряжения, источник 2 опорного напряжения,цифровой вольтметр,сумматор 4,второй цифровой вольтметр 5, измеритель 6 отношения частот и вычислительный блок 7, который-на основе полученных результатов измерений вычисляет искомое амплитудное значение . 1 ил. СО 05

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ1310736 (51) 4 G 01 R 19/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3926755/24-21 (22) 10.06.85 (46) 15.05.87. Бюл. У 18 (72) М.А.Шушаков и С.Д.Ли (53) 621 ° 317.7(088.8) (56) Авторское свидетельство СССР

У 1075177, кл. G 01 R 19/04, 1983.

Волгин Л.И.Измерительные преобразователи переменного напряжения в постоянное. М.: Сов. радио, 1977, с. 172, рис. 4.6. (54) СПОСОБ ИЗМЕРЕНИЯ АМПЛИТУДЫ ГАРМОНИЧЕСКОГО СИГНАЛА (57) Изобретение относится к измерительной технике и может быть использовано в устройствах для измерения амплитуд гармонического сигнала. Целью изобретения является повышение точности измерений. Для достижения этой цели суммируют измеряемый сигнал с опорным, полученную сумму периодически интегрируют в интервале времени, равном периоду сигнала сети питания. Устройство, реализующее способ, содержит источник 1 иэмеряемого напряжения, источник 2 опорного напряжения, цифровой вольтметр, сумматор 4,второй цифровой вольтметр 5, измеритель 6 отношения частот и вычислительный блок 7, который.на основе полученных результатов измерений вычисляет искомое амплитудное значение. 1 ил. с

Формула и з обретения

1х

lt — ——

†††††--- °

sin» ——

fñ (1) 25

Устройство работает следующим образом.

Составитель С.Рыбин

Редактор А.Orap Техред Н.Глущенко Корректор О.Тигор

Заказ 1886/41 Тираж 731 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 13107

Изобретение относится к электроизмерительной технике.

Цель изобретения — повышение точности.

Сущность предлагаемого способа заключается в следующем.

Формируют постоянное опорное напряжение П „ и суммируют его с измеряемым напряжением. Полученный сигнал периодически интегрируют на ин- 10 тервале времени, равном периоду напряжения сети питания, изменяя при этом уровень опорного напряжения до тех пор; пока не установится постоянная полярность проинтегрированного напряжения. После этого измеряют опорное напряжение и отношение частот измеряемого напряжения и напряжения

Ех сети питания с

Искомое амплитудное значение вычисляют по формуле

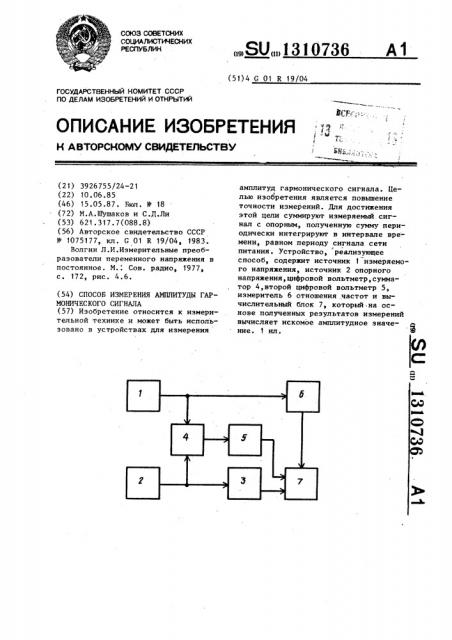

На чертеже представлена блок-схема устройства для реализации предлагаемого способа. 30

Устройство подключено к источнику

1 измеряемого напряжения. Источник

2 опорного напряжения подключен к входу первого цифрового вольтметра 3 и к первому входу сумматора 4, выход которого соединен с входом второго цифрового вольтметра 5, а второй вход — с источником 1 и входом измерителя 6 отношения частот. Первый, щ второй и третий входы вычислительного блока 7, выполненного, например, на микроЭВМ, подключены к выходам вольтметров 3 и 5 и измерителя 6 соответственно. 45

36 2

Измеряемое напряжение суммируется с опорным, формируемым источником 2, посредством сумматора 4. Выходное напряжение сумматора 4 периодически интегрируется вольтметром 5, время интегрирования которого равно периоду напряжения сети питания. При этом изэа отсутствия синхронизации между измеряемым и сетевым напряжениями знак выходного напряжения вольтметра 5 меняется по мере изменения значения

U Ä . Изменением U „ достигают установления указанного знака, после чего вольтметром 3 измеряют значение

0 „, а измерителем 6 — отношение

ffx

На основе полученных реэультаf тов измерений по формуле (1} блок 7 вычисляет искомое амплитудное значение.

Способ измерения амплитуды гармонического сигнала, заключающийся в интегрировании измеряемого сигнала, формировании постоянного опорного сигнала и вычислении искомой величины с учетом значения частоты измеряемого сигнала, о т л и ч а ю щ и й— с я тем, что, с целью повышения точности, суммируют измеряемый сигнал с опорным, полученную сумму периодически интегрируют на интервале времени, равном периоду сигнала сети питания, изменяя при этом уровень опорного сигнала до получения проинтегрированного сигнала постоянной полярности„ после чего измеряют значение опорного сигнала U Ä и отношение частот измеряемого сигнала и curfx нала сети питания — — и вычисляют с искомую величину по формуле

fx

li

fe

U = U

rn OÎ „Ух

sin Т вЂ”вЂ”
