Дифференцирующее устройство

Дифференцирующее устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к аналоговой вычислительной технике и предназначено Для использования в радиохнических установках. Цель изобре ,тения - повышение точности и стабильности . Устройсво содержит дифференцируюш 1Й конденсатор, включенный последовательно с первым масштабирующим резистором во входную цепь операционного усилителя, в цепь обратной связи которого включен второй масштабирующий резистор. Неинвертирующий вход операци онного усилителя соединен с выводом дифференцирующего конденсатора третьим масштабирующим резистором и через параллельно соединенные четвертый масштабирующий резистор и накопительный конденсатор с шиной нулевого потенциала. При . равенстве проводимостей первого и четвертого масштабирующих резисторов схема становится нечувствительной к изменению проводимости третьего резистора . 1 ил. S сл со о 00 ел о

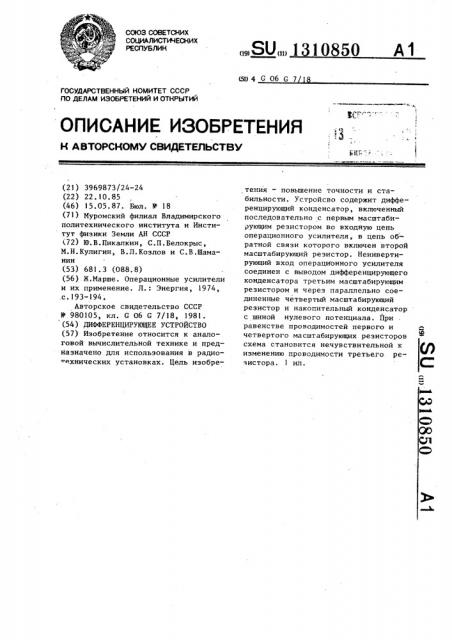

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1 10850 А1 (59 4 G Об G 7

ОПИСАНИЕ ИЗОБРЕТЕНИЯ с.

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3969873/24-24 (22) 22.10.85 (46) 15.05.87. Бюл. Ф 18 (71) Муромский филиал Владимирского политехнического института и Институт физики Земли АН СССР (72) Ю.В.Пикалкин, С.П.Белокрыс, М.Н.Кулигин, В.Л.Козлов и С.В.Шаманин (53) 681.3 (088.8) (56) Ж.Марше. Операционные усилители и их применение. Л.: Энергия, 1974, .с.193-194.

Авторское свидетельство СССР

Ф 980105, кл. G 06 G 7/18, 1981. (54) ДИФФЕРЕНЦИРУЮЩЕЕ УСТРОЙСТВО (57) Изобретение относится к аналоговой вычислительной технике и предназначено для использования в радиохнических установках. Цель изобретения — повышение точности и стабильности. Устройсво содержит дифференцирующий конденсатор, включенный последовательно с первым масштабирующим резистором во входную цепь операционного усилителя, в цепь обратной связи которого включен второй масштабирующий резистор. Неинвертирующий вход операционного усилителя соединен с выводом дифференцирующего конденсатора третьим масштабирующим резистором и через параллельно соединенные четвертый масштабирующий резистор и накопительный конденсатор с шиной нулевого потенциала. При равенстве проводимостей первого и четвертого масштабирующих резисторов схема становится нечувствительной к изменению проводимости третьего. резистора. 1 ил.

1 13

Изобретение относится к аналоговой вычислительной технике и предназначено для использования в радиотехнических установках.

Цель изобретения — повышение точности и стабильности.

На .чертеже схематически показано дифференцирующее устройство.

Устройство содержит дифференцирующий конденсатор 1, масштабирующие резисторы 2-5, операционный усилитель 6, накопительный конденсатор 7.

Устройство работает следующим образом.

Изменяющийся входной сигнал вызывает протекание токов в масштабирующих резисторах 2 и 5. Эти токи, приближенно пропорциональные производным сигнала, суммируются в цепи обратной связи операционного усилителя с учетом знаков весовых коэффициентов и с учетом накопления заряда на накопительном конденсаторе 7. Так как величины весовых коэффициентов определяются независимыми путями прохождения сигнала через резисторы

2 и 5, в устройстве оказывается возможным точное формирование первой производной. Резистор 4 обеспечивает необходимую постоянную времени цепи.

Передаточная функция дифференцирующего устройства определяется выражением

1+ра 1

К (Р) =ра ----- — — --— !

+рь„+ I"-ь, причем нестабильность характеристики существенно зависит от изменения ко10850 2 эффициента Ь при изменении реэист1 ра 5.

Так как производная коэффициента

Ь„ по проводимости резистора 5 пропорциональна разности проводимости резисторов 2 и 4, db< С1 д 4 81 89 IO стабильность дифференцирования можно повысить, выбрав g2= я

Формула и э обретения

Дифференцирующее устройство., содержащее дифференцирующий конденсатор, первый вывод которого является вхопом устройства, а второй вывод соединен через первый масштабирующий

20 резистор с инвертирующим входом операционного усилителя, выход которого является выходом устройства и соединен с инвертирующим входом операционного усилителя через второй масштабирующий резистор, а также третий и четвертый масштабирующие резистры, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и стабильности, устройство содержит нако30 пительный конденсатор, при этом неинвертирующий вход операционного усилителя соединен через третий масштабирующий резистор с вторым выводом дифферанцирующего конденсатора

35 и через накопительный конденсатор, параллельно которому включен четвертый масштабирующий регистр, с шиной нулевого потенциала.

ВНИИПИ Заказ 1894/47 Тираж 673 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4
