Шинодержатель для крепления шин круглого сечения

Шинодержатель для крепления шин круглого сечения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , а именно к шинодержателям для крепления шин круглого сечения. Для охвата шины используются две охватывающие скобы 1 одинаковой конструкции с прорезями 2, в которых размещается элемент сцепной арматуры токопровода. Узел сцепной арматуры крепится на шпильке 3, закрепленной, между скобами 1 с помощью хомутов 4 и болтов 5. Охватывающие скобы стягиваются между собой с помощью крепежных элементов 5 и 6. Цель достигается формой скоб, наличием хомутов и их расположением. 3 ил. i S/fei eMfTt ctiffjf oi O MO TTtfflmf /79Of trrrpo80ffat Л ОЭ -т СГ 00 .--ф

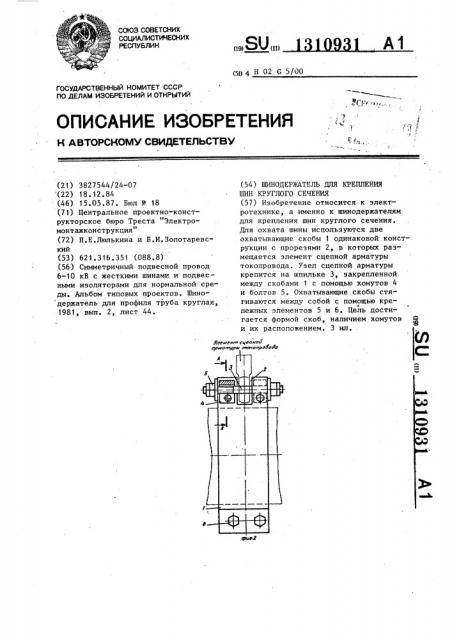

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ БЛИН (19) (И) (so 4 Н 02 С 5/00 Ф - l Г Ъ; р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

9Ленеио гцеаной арнатурн точопроВо3о

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3827544/24-07 (22) 18.12.84 (46) 15.05.87. Бюл ¹ 18 (71) Центральное проектно-конструкторское бюро Треста "Электромонтажконструкция" (72) П.Е.Люлькина и Б.И.Золотаревский (53) 621.316 ° 351 (088.8) (56) Симметричный подвесной провод

6-10 кВ с жесткими шинами и подвесными изоляторами для нормальной среды. Альбом типовых проектов. Шинодержатель для профиля труба круглая, 1981, вып. 2, лист 44. (54) ШИНОДЕРЖАТЕЛЬ ДЛЯ KPEIIJIEHHH

ШИН КРУГЛОГО СЕЧЕНИЯ (57) Изобретение относится к электротехнике, а именно к шинодержателям для крепления шин круглого сечения.

Для охвата шины используются две охватывающие скобы 1 одинаковой конструкции с прорезями 2, в которых размещается элемент сцепной арматуры токопровода. Узел сцепной арматуры крепится на шпильке 3, закрепленной между скобами 1 с помощью хомутов 4 и болтов 5. Охватывающие скобы стягиваются между собой с помощью креФ пежных элементов 5 и 6. Цель достигается формой скоб, наличием хомутов и их расположением. 3 ил, .! 13

Изобретение относится к электротехнике и может быть использовано в подвесных симметричных высоковольтных токопроводах (6-10 кВ) с жесткими- шинами круглого сечения.

Цель изобретения — снижение трудоемкости изготовления шинодержателя.

На фиг. 1 изображен шинодержатель, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — разрез А-А на фиг. 2.

Шинодержатель содержит две охватывающие скобы 1 одинаковой конструкции с прорезями 2, предназначенными для размещения в них элемента сцепной арматуры токопровода (например, ушки, серьги). Узел сцепной арматуры крепится на шпильке 3, закрепленной между скобами 1 с помощью двух хомутов ч и болтов 5. Охватывающие скобы 1 шинодержателя стягиваются между собой с помощью крепежных элементов 5 и 6, Конструкция предлагаемого шинодержателя исключает операцию сварки, 10931 снижается также трудоемкость изготовления и стоимость шинодаржателя.

Кроме того, повышается качество и точность изготовления изделия, формула изобретения

Шинодержатель для крепления шин круглого сечения, содержащий две скобы, охватывающие шину и стянутые между собой.крепежом, а также узел крепления элемента сцепной арматуры, отличающийся тем, что, с целью снижения трудоемкости изготовления, для образования узла крепления элемента -сцепf5 нои арматуры скобы между местами их стяжки крепежом с одной из сторон выполнены с прорезью, шинодержатель снабжен двумя хомутами с отверстиями на плоских их частях под крепеж и осью с элементами крепления по концам, при этом хомуты расположены между скобами по обе стороны от прорези, а ось охватывается хомутами и предназначена для соединения с элементом сцепной арматуры, располагаемым в прорезях скоб.

1310931

+un

Составитель Л. Январева

Техред Л.Олийнык Корректор С. Шекмар

Редактор М.Петрова

Заказ 1899/51 Тираж 619 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.Óæãoðoä, ул. Проектная, 4
