Реферат

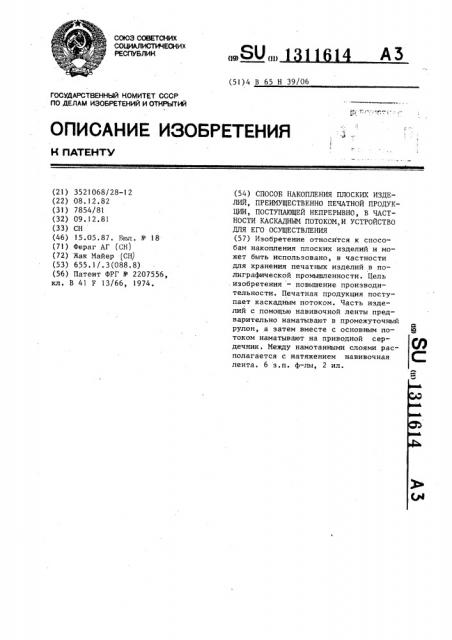

Изобретение относится к способам накопления плоских изделий и может быть использовано, в частности для хранения печатных изделий в полиграфической промышленности. Цель изобретения - повьшение производительности . Печатная продукция поступает каскадным потоком. Часть изделий с помощью навивочной ленты предварительно наматывают в промежуточньЙ рулон, а затем вместе с основным потоком наматывают на приводной сердечник . Между намотаннь:ми слоями располагается с натяжением навивочная лента. 6 з.п. ф-лы, 2 ил. I СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19 (И) (51)4 В 65 Н 39/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3521068/28-12 (22) 08.! 2.82 (31) 7854/81 (32) 09.12.81 (33) СН (46) 15.05.87. Бюл. № 18 (71) Фераг АГ (СН) (72) Жак Майер (СН) (53) 655.1/.3(088.8) (56) Патент ФРГ ¹ 2207556, кл. В 41 F 13/66, 1974. (54) СПОСОБ НАКОПЛЕНИЯ ПЛОСКИХ ИЗДЕЛИЙ, ПРЕИМУЩЕСТВЕННО ПЕЧАТНОЙ ПРОДУКЦИИ, ПОСТУПАЮЩЕЙ НЕПРЕРЫВНО, В ЧАСТНОСТИ КАСКАДНЬК ПОТОКОМ,И УСТРОЙСТВО

ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к способам накопления плоских изделий и может быть использовано, в частности для хранения печатных изделий в полиграфической промышленности. Цель изобретения — повышение производительности. Печатная продукция поступает каскадным потоком. Часть изделий с помощью навивочной ленты предварительно наматывают в промежуточный

Ф рулон, а затем вместе с основным по- g током наматывают на приводной сердечник, Между намотанными слоями располагается с натяжением навивочная лента. 6 з.п. ф-лы, 2 ил.

1614 2

f5

Устройство для накопления плоских изделий содержит подающее средство

1, приводной сердечник 2, приводной промежуточный сердечник 3, устанбвленный на выходе подающего средства

1 переключатель 4 и расположенные под переключателем 4 подводящие транспортеры 5 и б, один из которых

5 связан с приводным реверсивным промежуточным сердечником 3, а другой с первым приводным сердечником 2.

Устройство имеет накопитель 7 в виде шпули с навивочнай лентой 8, адин конец которой соединен с промежуточным сердечником 3, и средство для натяжения ленты 8 (не показано). Кроме того, устройство содержит дополнительный накопитель, шпулю 9 с навивочной лентой 10, одним концом связанной с первым приводным сердечником 2, и средство для натяжения этой ленты (не показано). Приводной сердечник 2 и шпуля 9 установлень. на подвижной раме 11, которая представляет собой подвижный крон|птейн, несущий вал 12 сердечника 2.

Сердечник 2 может приводиться во вращение в направлении стрелки А из40

5О

1 l 3l

Изобретение относится к способу и устройствам для накопления плоских изделий, преимущественно печатной продукции, поступающей, в частности, каскадным потоком.

Цель изобретения — повышение производительности.

На фиг,l приведена принципиальная схема устройства при наматывании печатных изделий на промежуточный сердечник; на фиг.2 — то же, при наматывании изделий двойным слоем на первый сердечник, Согласно предлагаемому способу накопления плоских изделий, преимущественно печатной продукции, поступающей непрерывно, в частности каскадным потоком, заключаюшемуся в наматывании изделий на сердечник.рулона, наматывают часть изделий на ердечник промежуточного рулона, затем иэделия с сердечника промежуточного рулона и следующую часть изделий подводят к сердечнику рулона и наматывают одновременно абе части изделий.

Обе части изделий перед намоткой накладывают одна на другую. При намотке изделий между их слоями наматывают с натяжением по меньшей мере одну навивочную ленту. вестным способом. Навивачная лента

l0 выполнена иэ прочного при растяжении материала, например пластмассы.

При вращении: сердечника 2 рулона лента 10 стягивается со шпули 9, причем предусмотрено средство, например тормоз, чтобы удерживать ленту 10, набегающую на сердечник 2 рулона, под натяжением.

Сердечник 3 рулона установлен на раме 13. Ниже сердечника 3 в раме 13 закреплено коромысло !4 для ленточного транспортера 5 с воэможностью поворота вокруг оси 15. На коромысло

14 для ленточного транспортера 5 воздействует закрепленный на раме 13 прижимной механизм 16, содержащий пружинный аккумулятор и прижимающий коромысло 14 к сердечнику 3 рулона или к образующемуся на нем рулону.

К концу коромысла для ленточного транспортера 5, противолежащему сердечнику 3 рулона, присоединен ленточный транспортер 18. Между ленточным транспортером 18 и сердечником 2 рулона расположено другое коромысло 19 для ленточного транспортера б, которое установлено в раме 13 с возможностью поворота вокруг оси 20. Коромысло 19 для ленточного транспортера расположено ниже сердечника 2 рулона и прижимается прижимным механизмом

21, также имеющим пружинный аккумулятор, к сердечнику 2 рулона или к рулону, образующемуся на этом сердечнике, 1

Устройства работает следующим образом.

Подающее средство 1 подводит печатные изделия 22, поступающие в виде каскада (т.е. в виде кровельной черепицы, наложенной одна на другую), к сердечнику 2 рулона для намотки.

Часть печатной продукции 22 направляется по стрелке D к подводящему транспортеру 5 (фиг.l). Сердечник 3 рулона приводится во вращение в направлении стрелки В. Печатные изделия

22 па коромыслу 15 с ленточным транспортером 5 подводятся в направлении стрелки D (подливным образом) к сердечнику 3 рулона и наматываются на него. Одновременно с ними наматывается находящаяся под натяжением намоточная лента 8, которая используется в качестве разделительных прокладок между отдельными слоями рулона. Подводимые печатные изделия 22 наматы1311614 ваются на сердечник 3 рулона, забегая вперед своей кромкой 23 фальца (фиг.l).

Как только последнее изделие 22 пройдет мимо переключателя 4, послед- 5 ний переключается так, чтобы направить идущие по стрелке Е печатные изделия 22 к транспортеру 6 (фиг ° 2).

В то время как часть изделий 22 идет к месту намотки 3, печатные изделия !О

22 первой транспортируемой части берутся с промежуточного сердечника 3 рулона 24. Для этой цели приводится шпуля 9, в то время как сердечник 3 рулона слегка тормозится. Таким обра-!5 зом, печатные изделия 22 первой час- ти транспортируемых изделий сматываются с сердечника 3 рулона и попадают с помощью ленточного транспортера 18 на коромысло 19 с ленточным транспор-20 тером 6, где они объединяются с изделиями 22 второй части транспортируемых изделий. При этом изделия 22 второй части накладываются на изделия

22 первой части так, что по коромыслу 19 с ленточным транспортером 6 к сердечнику 2 рулона подводится двухслойный каскадный поток. Последний наматывается на сердечник 2 рулона, причем между отдельными двухслойными 30 рулонными слоями наматывается намоточная лента IО, разделяющая отдельные рулонные слои.

Печатные изделия 22 первой части транспортируемых изделий снимаются с 35 промежуточного рулона 24 открытой стороной 25 вперед и подводятся к сердечнику 2 рулона в направлении стрелки С. Это означает, что кромка

23 фальца становится задней кромкой. 40

Печатные изделия 22 второй части потока поступают кромкой 25 фальца вперед к сердечнику 2 рулона. Отсюда следует, что печатные иэделия 22 в обоих слоях каждого рулонного слоя,45 расположены различно.

Если основной рулон 26, образованный на сердечнике 2 достиг своей заданной величины, то переключатель

4 вновь переключается. Поступающие теперь печатные изделия 22 наматываются описанным образом на полностью освобожденный сердечник 3 рулона 24. Во время образования промежуточного рулона на сердечнике 3 рама

11 с полным основным рулоном 26 может удаляться и заменяться новой рамой 11 с пустым сердечником 2. Во время этой замены не должен останавливаться непрерывно поступающий поток иэделий.

Съем печатных изделий 22 с основного рулона 26 может происходить по известному способу. При этом при сматывании отдельных рулонных слоев печатные изделия 22 первого слоя мо,гут отводиться, двигаясь вперед своей кромкой 23 фальца, т.е. в roM же положении, как они первоначально подводятся к устройству.

Вышеописанное устройство может быть выполнено в нескольких вариантах. Некоторые из возможных вариантов описываются ниже.

Общее размещение сердечника 2 рулона и шпули 9 для навивочной ленты

I0 в передвижной раме 11 имеет преимущество в обслуживании, возможно также расположить шпулю 9 для ленты

10 и сердечник 2 рулона 26 на стационарной раме 13, причем в этом случае вал 12 сердечника 2 рулона 26 должен быть,становлен с возможностью удаления. Вместо того, чтобы печатные изделия 22 первой и второй частей наматывать на сердечник 4 рулона 26, лежащими одна на другой, возможно обе части потока печатных иэделий 22 наматывать одновременно рядом одна с другой на сердечник 2 рулона 26.

Предлагаемым способом могут также наматываться другие плоские изделия, например листы бумаги, мешки и т.п.

Формула и э обретения

1. Способ накопления плоских иэделий, преимущественно печатной продукции, поступающей непрерывно, в частности каскадным потоком, заключающийся в наматывании изделий на сердечник рулона, отличающийся тем, что, с целью повьппения производительности, предварительно наматывают часть изделий на сердечник промежуточного рулона, затем изделия с сердечника промежуточного рулона и следующую часть изделий подводят к сердечнику рулона и наматывают одновременно обе части изделий.

2. Способ по п.1, о т л и ч а юшийся тем, что обе части изделий перед намоткой накладывают одна на другую.

3. Способ по пп.l и 2, о т л и— ч а ю шийся тем, что при намот5. 1З ке изделий между их слоями наматывают с натяжением по меньшей мере одну навивочную ленту.

4. Устройство для накопления плоских изделий, преимущественно печатной продукции, поступающей непрерывно в частности каскадным потоком, содержащее подающее средство и приводной сердечник, о т л и ч а ю щ е е— с я тем, что, с целью повышения производительности, оно содержит приводной реверсивный промежуточный сердечник, установленный на выходе подающего средства переключатель и расположенные под переключателем подводящие транспортеры, один as которых связан с приводным реверсивным промежуточным сердечником, а другой— с первым приводным сердечником.

l 1614 6

5. Устройство по п.4, о т л ив ч а ю щ е е с я тем, что оно имеет накопитель, например шпулю с навивочной лентой, и средство для ее натяжения, при этом один конец навивочной ленты соединен с промежуточным сердечником.

6 ° Устройство по пп.4 и 5, о т— л и ч а ю щ е. е с я тем, что оно

10 содержит дополнительный накопитель, например шпулю с навивочной лентой, одним концом связанной с первым приводным сердечником, и средство для натяжения ленты.

15 7. Устройство по пп.4 и б, о т— л и ч а ю щ е е с я тем, что оно содержит подвижную раму для установки первого приводного сердечника и дополнительного накопителя.
