I

Класс 8la, l4

_#_ 13117

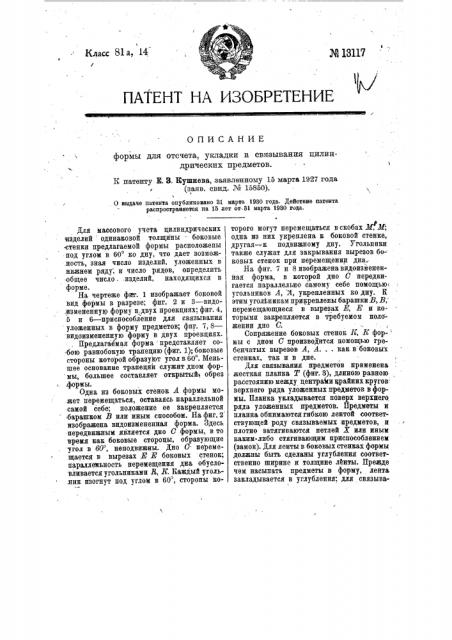

ПАТЕНТ HA N305PETEHNE

ОПИСАНИЕ формы для отсчета, укладки и связывания цилиндрических предметов.

К патенту Е. 3, Бушнева, заявленному 15 марта 1927 года (заяв. свид. № 15850).

О выдаче патента опубликовано 81 марта 1930 года. Действие патента распространяется на 18 лет от-81 марта 1930 года, Для массового учета цилиндрических изделий одинаковой толщины -- боковые

-стенки предлагаемой формы расположены под углом в 60 ко дну, что дает возмож.ность, зная число изделий, уложенных в нижнем ряду, и число рядов, определить общее число .,изделий, находящихся в форме.

На чертеже фиг. 1 изображает боковой вид формы в разрезе; фиг. 2 и 3 — видо.измененную форму в,двух проекциях; фиг. 4, 5 и 6 †приспособлен для связывания уложенных в форму предметов; фпг. 7, S— видоизмененную форму в двух проекциях. . Предлагаемая форма представляет со.бою равнобокую трапецию (фиг. 1); боковые стороны которой образуют угол в 60 . Меньшее основание трапеции служит дном формы, большее составляет открытый обрез

-.формы.

Одна из боковых стенок А формы мо.жет перемещаться, оставаясь параллельной самой себе; положение ее закрепляется барашком В или иным способом. На фиг,2 изображена видоизмененная форма. Здесь передвижным является дно С формы, в то .время как боковые стороны, образующие .угол в оО, неподвижны. Дно (» перемещается в вырезах E E боковых стенок; параллемьность перемещения дна обусловливается угольниками Л, E. Каждый угольник изогнут под углом в 60, стороны коО торого могут перемещаться в скобах М, М; одна из них укреплена к боковой стенке, другая †.к подвижному дну. Угольники также служат для закрывания вырезов бо-. ковых стенок при перемещении дна.На фиг. 7 и 8изображенавидоизмененная форма, в которой дно С передвигается параллельно самому себе помощью< угольников А, А, укрепленных ro дну. К этим угольникам прикреплены барашки В, В, перемещающиеся в вырезах E E и которыми закрепляется в требуемом положении дно С.

Сопряжение боковых стенок Z, Ь" фор- мы с дном С производится помощью гребенчатых вырезов А, А... как в боковых стенках, так и в дне.

Для связывания предметов применена жесткая планка Т (фиг. 3), длиною равною расстоянию между централки крайних кругов верхнего ряда уложенных предметов в формы. Планка укладывается поверх верхнего ряда уложенных предметов. Предметы и планка обнимаются гибкою лентой соответствующей роду связываемых предметов, и плотно затягиваются петлей Х или иным каким-либо стягивающим приспособлением (замок). Для ленты в боковых стенках формы должны быть сделаны углубления соответственно ширине и толщине ленты. Прежде чем насыпать предметы в форму, лента закладывается в углубления; для связываI

1 .. ния оба конца ленты продергиваются. под поперечные планочки О, О и затяжка этих концов происходит благодаря клинообразным утолщениям Н, Н петли. Связанные таким способом цилиндрические предметы сохраняют очертания формы, в которую они были уложены, а расположение предметов в связке гарантирует точность отсчета и позволяет беглым взглядом проверить правильность требуемого отсчета. Также могут применяться более короткие планки T (фиг. 4) для затягивания цилиндрических предметов помощью ленты в форму шестигранника с равными углами.

Предмет патента.

1. Форма для отсчета и укладки цилиндрических предметов, характеризующаяся применением стенок, расположенных под углом в 60 ко дну, из коих одна стенка А, (фиг. 2) сделана подвижной н закрепляется помощью барашка З, или обе стенки неподвижны, а дно С сделано опускным (фиг, Ц в вырезах .Е; E боковых стенок, для закрывания каковых вырезов служат угольники Л, .К, скользящие вдоль стенок и дна и продетые под прикрепленные к последним скобки М, М.

2. Видоизменение формы, охарактеризованной в п. 1, отличающееся тем, что для установки по высоте подвижногодна С служат угольники А, укрепленные на стенках .Е, Е ббаарраашшккаамми и В.о, В. сопряжение же дна с наклонными стенками E К осуществлено помощью гребенчатых вырезов А, А, А

3. Применение охарактеризованной в п. I форме приспособления для связывания уложенных в форму предметов, состоящего из жесткой планки T и ленты, укладываемой в соответствующее углубление в дне и стенках формы и продеваемой под поперечные планки О, О, где концы ленты затягиваются петлей .Н с утолщенйыми в виде клиньев концами.

Ф

Н патен гу Е. З. Нушнева М- 13И7

4 фж.8. с

Тид. Ридрогр. Упр. Управл. В.-ÇL Сил РККА. Ленинград, едаиие Рл. Адмиралтейетва.
