Реферат



Класс 47f Ззз

- № 131171

СС С Р

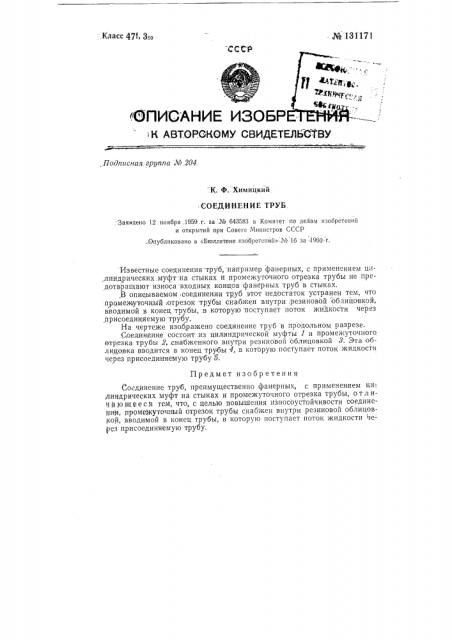

<ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Иодтснаи группа №.204.

К. Ф.. Химицкий

СОЕДИНЕНИЕ ТРУБ

Заявлено 12 ноября .1959 г. за «№ 643583 в Комитет по делам изобретений и открытий при Совете Министров СССР,.Опубликовано в сБюллетене. изобретении>;. ¹ 16 за «1966 .г, Известные соединения труб, например фанерных, с применением ци,линдрических муфт на стыках и промежуточного отрезка трубы не предотвращают износа входных концов фанерных труб в стыках.

В описываемом соединении труб этот недостаток устранен тем, что промеыуточнь1й,отрезок трубы снабжен внутри резиновой облицовкой, вводимой в конец трубы, в которую поступает поток жидкости чер з ,11рисоединяемую трубу.

На чертеже изображено соединение труб в продольном разрезе.

«Соедин«ение состоит .из цилиндрической муфты 1 и промежуточного отрезка трубы 2,.снабженного внутри резиновой облицовкой 8. Эта облицовка вводится в конец трубы 4, в которую поступает поток жидкости через присоединяемую трубу б.

Предмет изобретения

Соединение труб, преимущественно фанерных, с применением ци линдрических муфт на стыках и промежуточного отрезка трубы, о т л ича1ощееся тем, что, с целью повышения износоустойчивости соединения, промежуточный отрезок трубы снабжен внутри резиновой облицовкой, вводимой в конец трубы, в которую поступает поток жидкости через присоединяемую трубу.

Редактор Al. А. Мрочко Техред А. А. Камышникоаа Корректор О. П. Филиппова

Зак. 6100 Цена 25 коп. Тираж 700

Подп. к печ. 18.VII-60 r. Формат бум. 70Х108 /ы Объем 0,17 п. л.

Информационно-издательский отдел Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Центр, М, Черкасский пер., д. 2/6.

Типография Комитета по делам изобретений и огкрытий при Совете Министров ССс.P

Москва, Петровка, 14.
