Устройство для пайки пластинок на зубья дисковой пилы

Устройство для пайки пластинок на зубья дисковой пилы

Иллюстрации

Показать все

Реферат



Изобретение касается пайки твердосплавных пластинок на зубья дереворежущих дисковых пил методом электросопротивления . Целью изобретения является повышение производительности , качества пайки и удобства обслуживания за счет ;эвтоматизации йодготовительных операций, более точного базирования пластинки относительно 58 (Л : 1 ;о .J

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ БЛИН (19) Я0 ((() А1 (59 4. В 23 К 3/00 (E

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

К ASTOPCHOIVIV СВИДЕТЕЛЬСТВУ (21) 3951250/25-27 (22) 12.09.85 (46) 23.05.87, Бюл. В 19 (71) Всесоюзный научно-исследовательский и конструкторский. институт деревообрабатывающего машиностроения (72) А.И.Киселев, А.Б.Шмидт, С.Д.Фейгельман и М.М.Гвоздев (53) 621.791.3(088.8) (56) Авторское свидетельство СССР

Ф 1152737, кл. В 23 К 3/00, 11.01.83. (54) УСТРОЙСТВО ДЛЯ ПАЙКИ ПЛАСТИНОК

НА ЗУБЬЯ ДИСКОВОЙ ПИЛЫ (57) Изобретение касается пайки твердосплавных пластинок на зубья дереворежущих дисковых пил методом электросопротивления..Целью изобретения является повышение производительности, качества пайки и удобства обслуживания за счет автоматизации Подготовительных операций, более точного базирования пластинки относительно

131 полотна пилы, более надежной зачистки электродов. Механизм подачи припоя устройства содержит планку 39, в пазу которой размещена платформа

40 с приводным механизмом .зажима припоя. На планке шарнирно закреплен двуплечий подпружиненный рычаг 41, одно плечо которого взаимодействует с кулачком, установленным на каретке, а на другом размещен конусный палец 43, к которому сбоку пружиной поджимается ролик., закрепленный на штоке цилиндра. Зажим припоя осуществляется пружиной между двумя ножами 49 и 50, отрыв — за счет перемеще1879 ния штока привода вдоль конусного пальца, разжим — воздействием штока на палец с закрепленным на нем ножом.

Для зачистки электродов на неподвижной оси установлен подпружиненный рычаг с закрепленными на нем скребками, Рычаг своей нижней кромкой прижимает пластинку при ее перемещении на электрод, а при обратном ходе каретки попадает в зазор между электродами, при этом скребки соприкасаются с их рабочей поверхностью, Флюс для пайки наносят предварительно на зубья пилы вручную. 2 з. и. ф — лы, 4 ил. °

Изобретение относится к области пайки и может быть использовано в производстве деревообрабатывающих твердосплавных пил.

Цель изобретения — повышение про- 5 изводительности, качества пайки и удобства обслуживания.

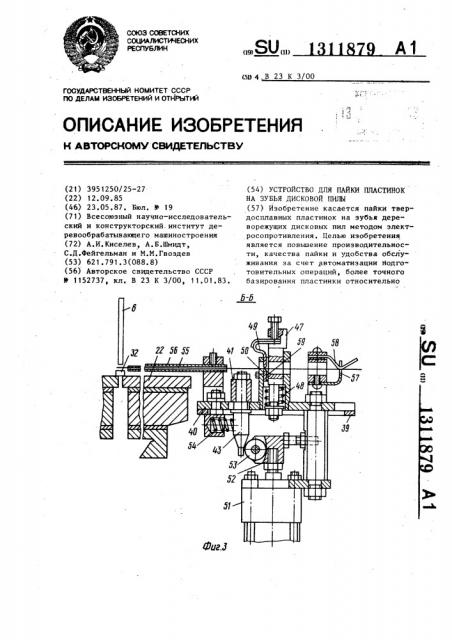

На фиг, 1 изображено устройство„ общий вид, на фиг. 2 — сечение А-А на фиг. 1, на фиг. 3 †. сечение Б-Б

10 на фиг. 1, на фиг. 4 — вид В на фиг. 1.

На станине 1 шарнирно закреплен рычаг 2 .с плитой 3, С помощью винто15 вых пар 4 и 5 осуществляется настройка на типоразмер пилы 6. В посадочном отверстии плиты 3 размещена гильза 7., на одном конце которой закреплена пневмодиафрагма 8, на другом оправка 9 с рычагом 10, связанным

20 шарнирно с цилиндром 11. Упор 12 служит для настройки на шаг зубьев пилы, Гайкой 13 пила вручную зажимается на оправке 9. Усилие зажима от пневмодиафрагмы передается через тягу 14 и воспринимается шариковыми опорами

15 и 16.

На рычаге 2 закреплен дополнитель ный механизм фиксации и зажима пилы, выполненный в виде неподвижной электродной колодки 17. и цилиндра 18, на штоке которого шарнирно установлена подвижная электродная колодка 19.

Колодки выполнены с каналами для охлаждения их водой.

На размещенной в направляющих станины каретке 20 с приводом от цилиндра 21 установлены электроды 22, ползун 23 в направляющих скалках 24, цилиндр 25 привода ползуна, столик

26, кулачки 27-29 °

На ползуне 23 установлены подающая планка 30 и подвижный рычаг 31.

Для загрузки твердосплавных пластинок 32 на станине установлен наклонный питатель 33, Отсекатель 34, шарнирно закрепленный на рычаге 35, служит для выдачи пластинки из питателя на подающую планку 30, На неподвижной оси 36 смонтирован подпружиненный рычаг 37 со скребками 38, предназначенный для зачистки электродов 22.

Механизм подачи припоя предназначен для перемещения припоя в зазор между пластинкой и зубом пилы и отрыва его от расплавленной части после окончания пайки ° В пазу планки

39 установлена платформа 40. Сверху на корпусе шарнирно закреплен рычаг

41, на одном конце которого смонтирован ролик 42 с возможностью взаимодействия с кулачком 27, на другом — конусный па.заец 43, На рычаг воздействует пружина 44 и упоры 45 и 46.

На платформе 40 установлен узел зажима припоя, включающий палец 47, пружину 48, три (по числу проволочек) верхних пружинных ножа 49, зак79 4 от его расплавленной части. В конце хода цилиндра насадка 52 воздействует на палец 47, разжимая припой.

Затем снимается давление в диафрагме 8, пила освобождается и цилиндр 11 получает воэможность закон1чить холостой ход. Отводится электродная колодка 19, каретка 20 воз" вращается в исходное положение. При этом возвращается в исходное положение отсекатель 34 и платформа 40.

Рычаг 37 своей нижней частью попадает в зазор между электродами, скребки 38 производят зачистку их рабочих поверхностей. Подающая планка 30 сдвигается в крайнее левое положение и находящаяся на ней пластинка падает на столик 26. Такт закончен.

В устройстве используется комбини" рованная схема протекания тока при нагреве: сначала ток течет вдоль стыка, нагревая пластинку, а после расплавления флюса — и поперек стыка, что позволяет увеличить стабильность нагрева, надежность его включения, делает возможным смачивать флюсом зубья пилы предварительно на отдельном рабочем месте или при установке на станок, а использование припоя в виде проволок позволяет отказаться от необходимости смачивать флюсом также и твердосплавную пластинку.

Формула и з о б р е т е н и я

1. Устройство для пайки пластинок на зубья дисковой пилы, содержащее станину с установленным на ней механизмом подачи пластинок с подающей планкой, электроды, оправку пилы с механизмом ее поворота и узел зачистки электродов, о т л и ч а ю щ е ес я тем, что, с целью повышения производительности, устройство снабжено установленным на станине механизмом подачи припоя, выполненным в виде планки, на которой установлены платформа с узлом зажима припоя, средство для направления припоя и поворотный подпружиненный двуплечий рычаг с возможностью взаимодействия плечом с платформой, а другим с размещенным на станине механизмом подачи пластинок, выполненным в виде pasмещенной на станине каретки с приводным ползуном, кулачком и подпружиненным рычагом, установленным с возмож- ностью поперечного перемещения к поЦилиндр 11 поворачивает пилу против часовой стрелки, поджимая зуб к пластинке и электродам, Ползун 23 возвращается в исходное положение, после чего включается нагрев и происходит пайка. По достижении заданной температуры нагрев автоматически отключается, после чего включается цилиндр 51, шток которого движется вверх, Так как рычаг 41 заперт упором 45, то при обкатывании конусного пальца 43 роликом 53 сдвигается платформа 40. Происходит отрыв припоя

55

3 13118 репленных на пальце, нижний неподвижный нож 50, размещенный во втулке платформы,. цилиндр 51 привода, на штоке которого смонтирована насадка

52 с роликом 53. Платформа заперта пружиной 54 за счет .поджима ролика

53 к конусному пальцу 43.

Для направления припоя 55 на корпусе установлены трубка 56, пластина

57 с прижимными элементами 58., удер- 10 живающими припой от произвольного смещения на платформе, пластина 59.

Устройство работает в автоматическом цикле следующим образом, После включения сжатый воздух 15 поступает в диафрагму 8, Происходит зажим пилы на оправке 9. Цилиндр 11 поворачивает полотно пилы по часовой стрелке (на шаг). Одновременно цилиндр 25 перемещает ползун 23 вправо.20

Подающая планка 30 подхватывает пластинку твердого сплава, лежащую на столике 26, и перемещает на электроды 22, Ролик рычага 31 сходит с кулачка 28. Происходит поджим пластин- 25 ки к боковой базе подающей планки.

Цилиндр 18 зажимает пилу 6 между электродными колодками 17 и 19. Одновременно включаются цилиндры 51 и

21. Шток цилиндра 51 опускается, ос- 30 вобождая палец 47. Под действием пружины 48 припой зажимается между ножами 49 и 50. Цилиндр 21 перемещает каретку 20 вправо с тем, чтобы электроды 22 с пластинкой оказались под зубом нилы. При этом кулачок 27,. воздействуя на ролик 42 рычага 41, перемещает вперед платформу 40. Припой выдвигается в зазор между пластинкой и зубом пилы. Одновременно 40 кулачок 29 воздействует на ролик рычага 35, приводя в движение отсекатель 34. Нижняя пластинка в питателе сдвигается и ложится на упорную планку 30. 45

1311879 дающей планке, при этом узел зажима припоя выполнен в виде подпружиненного пальца с закрепленными на нем, по крайней мере одним пружинным и одним неподвижным ножами.

2. Устройство по и. 1, о т л ич а.в щ е е с я тем, что оно снабжено дополнительным механизмом фиксации и зажима пилы, установленным в зоне пайки и выполненным в виде неподвижной и приводной электродных колодок, 3, Устройство по п. 1, о т л и— а ю щ е е с я тем, что узел зачистки электродов выйолнен в виде установленного на станине над электродами подпружиненного рычага с закрепленными на нем скребками. ь

1311879

Вид В
