Реферат



Класс 49с, О, № 131196

I

11„,,, ЩВЛ®ю 11.1. :":

СССР

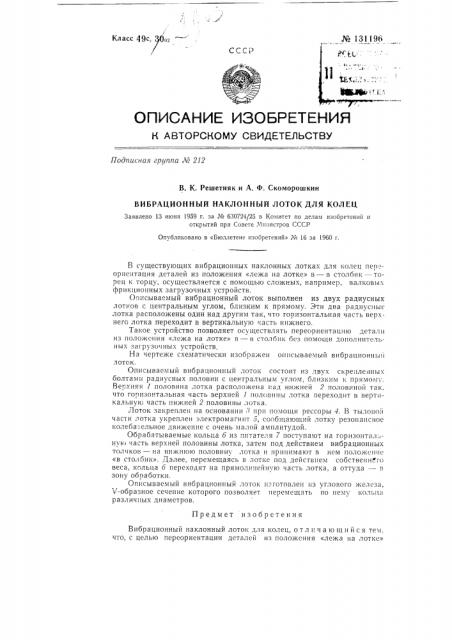

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 212

В. К. Решетняк и А. Ф. Скоморошкин

ВИБРАЦИОННЫЙ НАКЛОННЫЙ ЛОТОК ДЛЯ КОЛЕЦ

Заявлено 13 июня 1959 г. за № 630724/25 в Комитет по делам изобретений и открытий при Совете 1инистров СССР

Опубликовано в «Бюллетене изобретений» ¹ 16 за 1960 г.

Предмет изобретения

Вибрационный наклонный лоток для колец, о т л v. ч а ю шийся тем. что, с целью переориентации деталей из положения «лежа на лотке»

В существующих вибрационных наклонных лотках для колец пер ориснтация деталей из положения «лежа на лотке» в — в столбик — торец к торцу, осуществляется с помощью сложных, например, валковых фрикционных загрузочных устройств.

Описываемый вибрационный лоток выполнен из двух радиусных лотков с центральным углом, близким к прямому. Эти два радиуспые лотка расположены один над другим так, что горизонтальная часть верхнего лотка переходит в вертикальную часть нижнего.

Такое устройство позволяет осуществлять переориентацию детали из положения «лежа на лотке» в — в столбик без помощи дополнительных загрузочных устройств.

На чертеже схематически изображен описываемый вибрацпонный лоток.

Описываемый впбрационный лоток состоит из двух скрепленных болтами радиусных половин с центральным углом, близким и прямом".

Верхняя 1 половина лотка расположена i.àä нижней 2 половиной так. что горизонтальная часть верхней 1 половины лотка переходит в верт кальную часть нижней 2 половины лотка.

Лоток закреплен на основании 8 при помощи рессоры 4. В тыловой части лотка укреплен электромагнит 6, сообщающий лотку резонансное колеба-.ельное движение с очень малой амплитудой.

Обрабатываемые кольца 6 из пптателя 7 поступают на горизонтальнун> часть верхней половины лотка, затем под действием вибрационных толчков — на нижнюю половину лотка и принимают в нем положсние

«в столбик». Далее, перемещаясь B лотке под действием собственн го веса, кольца 6 переходят на прямолинейную часть лотка, а оттуда — в зону обработки.

Описываемый вибрационный лоток изготовлен из углового железа, V-образное сечение которого позволяет перемещать по нему кольца различных диаметров. № 13119б в столсбик — торец к торцу, лоток выполнен пз двух радиусных лотков с центральным углом, близким к прямому, располо>кенных один над другим так, что горизонтальная часть верхнего лотка переходит в верчикальнуго "часть нижнего. .к
