Клей для липких лент

Клей для липких лент

Иллюстрации

Показать все

Реферат



Изобретение относится к клеям, для липких лент на полиэтиленовой, бумажной и тканевой подложках, способным длительное время сохранять клеящие свойства, и может быть использовано в химико-фотографической промышленности при упаковке кинофотоматериалов и магнитных лент, а также при изоляции трубопроводов, электроизоляции . Изобретение позволяет улучшить адгезионные и когезионные свойства клея за счет использования в качестве пленкообразующего смеси синтетического изопренового каучука 50-70 мае.ч. и дивинилстирольного термоэластопласта 30-50 мае.ч. и введения диметил-ди-п-(3-нафтиламино)-феноксисилана 0,15-0, 30 мае.ч. Клей также содержит глицериновый эфир канифоли 80-120 мае.ч., трансформаторное масло 3-6 мае.ч. и органический растворитель 500-1440 мае.ч. Клей готовят следующим образом. В реактор с механической мешалкой загружают изопреновый каучук и дивинилстирольный термоэластопласт, добавляют растворитель (смесь беИзина и этилацетата в соотношении 2:1-5:1) и дают выдержку в течение 2 ч для набухания, потом загружают все остальные компоненты и перемешивают в течение 12-16 ч до полного растворения . После этого готовый клей фильтруют и определяют вязкость. Образцы клея на специальной установке с помощью набрасывающего вала наносят на полиэтиленовую или другую подложку. Скорость нанесения 3-5 м/мин, температура в сушильном тракте 40- 50 С, толщина клеевого слоя 20±1 мкм. 3 табл. ё (Л

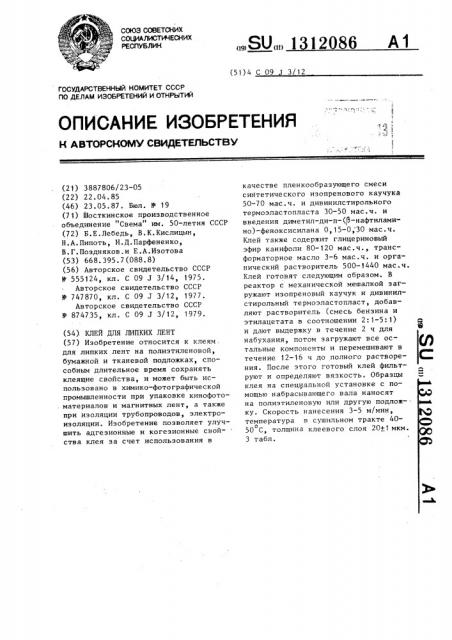

СОЮЗ СОВЕТСКИХ

СОЦ)ИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 С 09 3/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ.il ..1

4 л ! L

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3887806/23-05 (22) 22.04.85 (46) 23.05.87. Бюл. У 19 (7 1) Шосткинское производственное объединение "Свема" им. 50-летия СССР (72) Б.Е.Лебедь, В.К.Кислицын, Н.А.Пипоть, И.Д.Парфененко, В.Г.Поздняков.и Е.А.Изотова (53) 668.395.7(088.8) (56) Авторское свидетельство СССР

У 555124, кл. С 09 J 3/14, 1975.

Авторское свидетельство СССР к 747870, кл. С 09 J 3/12, 1977.

Авторское свидетельство СССР

Ф 874735, кл. С 09 J 3/12, 1979. (54). КЛЕЙ ДЛЯ ЛИПКИХ ЛЕНТ (57) Изобретение относится к клеям. для липких лент на полиэтиленовой, бумажной и тканевой подложках, способным длительное время сохранять клеящие свойства, и может быть использовано в химико-фотографической промышленности при упаковке кинофотоматериалов и магнитных лент, а также при изоляции трубопроводов, электроизоляции. Изобретение позволяет улучшить адгезионные и когезионные свойства клея за счет использования в

„„SU„, 1 12086 А1 качестве пленкообразующего смеси синтетического изопренового каучука

50-70 мас.ч. и дивинилстирольного термоэластопласта 30-50 мас.ч ° и введения диметил-ди-и-(-нафтиламино)-феноксисилана 0 15-0 30 мас.ч.

Клей также содержит глицериновый эфир канифоли 80-120 мас.ч., трансформаторное масло 3-6 мас.ч. и органический растворитель 500-1440 мас.ч.

Клей готовят следующим образом. В реактор с механической мешалкой загружают изопреновый каучук и дивинилстирольный термоэластопласт, добавляют растворитель (смесь бензина и этилацетата в соотношении 2:1-5:1) и дают выдержку в течение 2 ч для набухания, потом загружают все остальные компоненты и перемешивают в течение 12-16 ч до полного растворения. После этого готовый клей фильтруют и определяют вязкость. Образцы клея на специальной установке с помощью набрасывающего вала наносят на полиэтиленовую или другую подложку. Скорость нанесения 3-5 м/мин, температура в сушильном тракте 40о

50 С, толщина клеевого слоя 20+1мкм.

3 табл.

13

Изобретение относится к клеям для липких лент на полиэтиленовой, бумажной и тканевой подложках, способным длительное время сохранять клеящие свойства, и может быть использовано в химико-фотографической промышленности при упаковке кинофотоматериалов и магнитных лент, а также при изоляции трубопроводов, электроизоляции.

Цель изобретения — улучшение адгезионных и когеэионных свойств клея;

Клей готовят следующим образом.

В реакторе с механической мешалкой загружают синтетический иэопреновый каучук СКИ-3 и дивинилстирольный термоэластоппаст ДСТ-30, добавляют растворитель (смесь бензина и этилацетата в соотношении 2:1-5:1) и дают выдержку в течение 2 ч для набу— хания, потом загружают все остальные компоненты и перемешивают в течение

12-16 ч до полного растворения. После этого готовый клей фильтруют и определяют вязкость по вискозиметру

В3-4 (должна быть 2-3 мин). Изготовленные образцы клея на специальной установке с помощью набрасывающего (мажущего) вала наносят на полиэтиленовую или другую подложку. Скорость нанесения 3-5 м/мин температура в о сушильном тракте 40-50 С, толщина клеевого слоя 20+1 мкм.

Пример ы 1 — 17 (примеры 8 — 17 сравнительные). Клеевые композиции готовят как описано.

Составы композиций приведены в табл. 1, физико-механические свойстФормула изобретения

Клей для липких лент, включающий пленкообразующее, глицериновый эфир канифоли, трансформаторное масло и органический растворитель, о т л ич а ю шийся тем, что, с целью

15 улучшения адгеэионных и когезионных свойств клея, в качестве лленкообразующего он содержит смесь синтетического иэопренового каучука и дивинилстирольного термоэластопласта и дополнительно содержит диметил-ди-п-(P-нафтиламино)-феноксисилан при следующем соотношении компонентов, мас.ч.:

Синтетический

25 изопреновый каучук 50-70

Дивинилстирольный термоэластопласт

З0 Глицериновый эфир канифоли 80-120

Трансформаторное масло

Диметил-ди-и— (P-нафтиламино)-феноксисилан 0,15-0,30

Органический растворитель

30-50

3-6

550-1440

12086 2 ва — в табл. 2, в табл. 3 — сравнительные свойства липких лент, полученных с использованием композиций, содержащих диметил-ди-п-ЦЗ-нафтиламино)-феноксисилан (С-41) и диметил-ди-п-(фениламино)-феноксисилан (C-1) 1312086

1 г с4

1 м сс1 О о

1 !

1 о л сс) о о о о о о о о о л сс) С4) л

1 о

1 <ур о о о с 1 сч л

Ю) сЛ л сч л о сч л

Ю о о е л

0 о

Oj

1 1 ь с \ ь л

1

I

1 о о о о

С41 л ь о

1 о о ю л о

0П.

4 — — »

00 1

4 — — — 4 с ь

D л

D ь о ! сЛ о л

1 I ь о с л

D о о о

4

I

1 О

I —

I сс 1

I 1

Ф 1 с 1 л

D о ь

iО I

00 л о

Ю

Ю

1 I сс л

Ю о с 1 л о о сч

I ь сс) 00 л о о о л л о л л

Ю о л

D л

И О

Я о

I0 & о х щ

Р Е

Е <б

23 о (х 1о ! о

О!

I!I о х о

И

Х о

Х ж х сб

М

Р ( о о

Е» х х о

И

X о

Ьб

1 с 1 !

1 — — -4

Г" 4 ! о

1 с

1 — — -4

1 оо ж й

@ 1D

О сп о а

Р с Е4

Ж 6 о

Е- Оа

v X о сч м о сч

i 1 1

1 1 1

1 1 1

1 1 I

1 I

1 1

I 1 1

1 1 I

1 1 I! 1 I

I 1 1

I I 1! ф „ ъ сО 00

0j са О Ь

С0 С 4 о х

Р о

Е» с0

Р4 о

Я4

1 1» с6 х3

С4С

1 4О

Э х U

E" I

1312086

C)

С ) О м

О

<Ч

1 I

О

00 1

О

О л

1 1

C)

Ф 1 о

00 1! I

Р о

Щ

О

СЧ

1 I

1! 1

О л

О

1 I

О о л

I 1

I I! I

С>

Г

СЧ

О

О l л

C)

О

C)

О

C) О

I o

« — — -4

1

1 и

« — — 4

1

1 с 4 1

1 I

1 — — 1

I

I

1

I 3

) fi 1

I Х 1

I Э 1

t x I о 1

И 1

X 1 о I

Х I

I 1 I хэо

ОХХ1хХ жххо х ю Ф х

34 «1 g & E»

В:(U О Й <Ю

R 0)

1 и

1312086

Состав клея по примеру

120 95 120 100

120 85 120 100

90 75 90 80

90 120 95 — 100

95 75

90 в) от тканевой подложки

90 110 90

95

90 120 90

100 85

85

100 80

Фиэико-механические свойства

Сопротивление отслаивания липкой ленты с полиэтиленовой подложкой (температура

23+2 С), г/см: а) от нержавеющей стали б) от лакированной жести в) от полиэтилено- вой пленки (основы) Сопротивление отслаивания липкой ленты с тканевой подложкой, г/см: а) от нержавеющей стали б) от лакированной жести

Сопротивление отслаивания липкой ленты с

Ф

> бумажной подложкой, г/см: а) от нержавающей стали б) от лакированной жести в) от бумажной подложки

1 2 3 4

105 120 110 95

95 110 100 90

80 90 85 85

Таблица 2

6 7 8

1312086

Продолжение табл. 2

Физико-механичес свойства

9 10 11

12 13 14

15 16 17

90 80 40 115 108 95 55 70 0188 стали

35 110 105 жести

90 50 65 0,65 в) от полиэтилено) 75 75 30 85 80 а) от нержавеющей стали

105 80 45

55 65 2 б) от лакированной

95 70 40

60 60 в) от тканевой подложки

75 80 35

65 70 а) от нержанающей стали

80 80 40

55 65 б) от лакированной жести

90 75 40

50 55 в) от бумажной подложки

П р и м е ч а н и е. В примерах 12-14 в случаях а и б при определении сопротивления отслаиванию липкой ленты с полиэтиленовой подложкой наблюдаются явления, когда частички клея остаются на пластинах, что указывает на недостаточную когезионную прочность клея.

Сопротивление отслаивания липкой ленты с полиэтиленовой подложкой (температура

23 2 С), г/см:

Сопротивление отслаивания липкой ленты с тканевой подложкой, г/см:

Сопротивление отслаивания липкой ленты с бумажной подложкой, г/см:

90 70 35 — — — 55 50

1312086

Композиции, содержащие 0,2 мас.ч.

Физико-механические свойства

С-41

108

120 от нержавеющей стали

109

115 от лакированной жести от полиэтиленовой пленки

90

П р и м е ч а н и е. Количества всех остальных компонентов в обеих композициях одинаковые.

Составитель Г.М ппензникова

Техред Л.Сердюкова Корректор М.Демчик

Редактор Н.Рогулич

Тираж 634 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1934/23

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Сопротивление отслаивания липкой ленты на полиэтиленовой подложке, г/см:

Таблица 3
