№ 131225

Класс 59b, 4 сссо

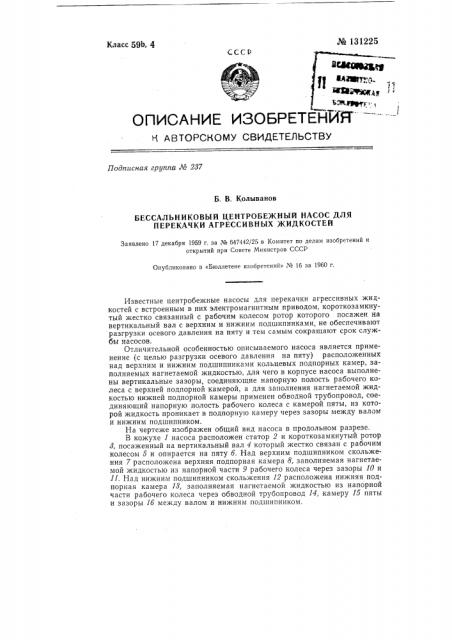

ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 237

Б. В. Колыванов

БЕССАЛЬНИКОВЫЙ ЦЕНТРОБЕЖНЫЙ НАСОС ДЛЯ

ПЕРЕКАЧКИ АГРЕССИВНЫХ ЖИДКОСТЕЙ

Заявлено 17 декабря 1959 г. за Ко 647442/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 16 за 1960 r.

Известные центробежные насосы для перекачки агрессивных жидкостей с встроенным в них электромагнитным приводом, короткозамкнутый жестко связанный с рабочим колесом ротор которого посажен на вертикальный вал с верхним и нижним подшипниками, не обеспечивают разгрузки осевого давления на пяту и тем самым сокращают срок службы насосов.

Отличительной особенностью описываемого насоса является применение (с целью разгрузки осевого давления на пяту) расположенных над верхним и нижним подшипниками кольцевых подпорных камер, заполняемых нагнетаемой жидкостью, для чего в корпусе насоса выполнены вертикальные зазоры, соединяющие напорную полость рабочего колеса с верхней подпорной камерой, а для заполнения нагнетаемой жидкостью нижней подпорной камеры применен обводной трубопровод, соединяющий напорную полость рабочего колеса с камерой пяты, из которой жидкость проникает в подпорную камеру через зазоры между валом и нижним подшипником.

На чертеже изображен общий вид насоса в продольном разрезе.

В кожухе 1 насоса расположен статор 2 и короткозамкнутый ротор

8, посаженный на вертикальный вал 4 который жестко связан с рабочим колесом 5 и опирается на пяту б. Над верхним подшипником скольжения 7 расположена верхняя подпорная камера 8, заполняемая нагнетаемой жидкостью из напорной части 9 рабочего колеса через зазоры 10 и

11. Над нижним подшипником скольжения 12 расположена нижняя подпорная камера 18, заполняемая нагнетаемой жидкостью из напорной части рабочего колеса через обводной трубопровод 14, камеру 15 пяты и зазоры 1б между валом и нижним подшипником. № 131225
