Ротационная форсунка

Ротационная форсунка

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для сжигания низкокалорийных,. обводненных твердых и жидких топлив. Цель изобретения - повышение качества распыпивания. На внешней стороне двухстеночного конусного распылителя (Р) 4 установлен лопаточный завихритель, лопатки 7 которого на боковой поверхности снабжены пластинчатыми выступами 8. В зазоре 5 между стенками Р 4 установлена коническая обечайка 9, а выступы 8 размещены напротив зазора 5, За счет центробежных сил обводненное твердое топливо в зазоре 5 сепарируется по фрак циям и наиболее мелкие частицы попадают в Р 4. Наиболее крупные и обводненные частицы попадают в кольцевые зазоры между выступами 8, из которых поступают на горение. С помощью лопаток 7 воздушный поток закручивается , и наиболее крупные частицы направляются по касательной в сносяш 1й прямоточньй поток. 2 ил.. S СЛ

СОЮЗ С(:6ЕТСНИХ

СО(.1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) (51)4 F 23D 11 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHQMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 11,25440 (21) 3948404/24-06 (22) 29.08.85 (46) 23.05.87. Вюл. У 19 (71) Среднеазиатский филиал Всесоюзного научно-исследовательского института использования газа в народном хозяйстве, подземного хранения нефти, нефтепродуктов и сжиженных

- газов (72) М.С.Яминов, 3.С,Талибджанов и В.Я.Ещенко (53) 662.951.2 (088.8) (56) Авторское свидетельство СССР

В 1125440, кл. F 23 D 11/06, 1983. (54) РОТАЦИОННАЯ ФОРСУНКА (57) Изобретение может быть использовано для сжигания низкокалорийных,. обводненных твердых и жидких топлив.

Цель изобретения — повышение качества распыливания. На внешней стороне двухстеночного конусного распылителя (Р) 4 установлен лопаточный завихритель, лопатки 7 которого на боковой поверхности снабжены пластинчатыми выступами 8. В зазоре 5 между стенками Р 4 установлена коническая обечайка 9, а выступы 8 размещены напротив зазора 5. За счет центробежных сил обводненное твердое топливо в зазоре 5 сепарируется по фрак циям и наиболее мелкие частицы попадают в P 4. Наиболее крупные и обводненные частицы попадают в кольцевые зазоры между выступами 8, из которых поступают на горение. С помощью лопаток 7 воздушный поток закручивается, и наиболее крупные частицы направляются по касательной в сносящий прямоточный поток, 2 ил.

Формула изобретения

4-4 7

Составитель М.Вацуро

Редактор И.Николайчук Техред Л.Олейник Корректор Г.Решетник

Заказ 1954/35 Тираж 495 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4! 1<

Изобретение относит я к энергетике, может быть использовано для сжигания ниэкокалорийных, обводненных твердых и жидких топлив и является усовершенствованием изобретения по авт. св. № 1125440, Целью изобретения является повышение качества распыливания.

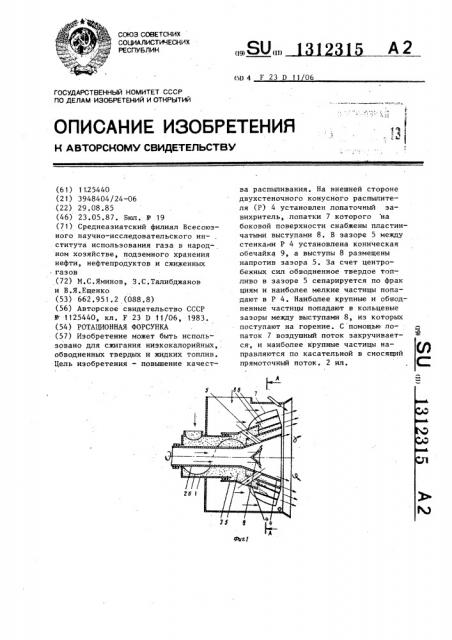

На фиг, 1 изображена ротационная форсунка, продольный разрез,на фиг.2разрез A-А на фиг. 1.

Ротационная форсунка содержит установленную в корпусе 1 подключенную к приводу и источнику жидкого топлива центральную трубу 2, размещенную в коаксиальной обечайке 3 с конусным двухстенным распылителем 4 на конце с образованием межстеночного зазора

5, в котором установлен шнековый эавихритель 6, укрепленный на центральной трубе 2. Конусный распылитель 4 дополнительно снабжен завихрителем в виде лопаток 7, закрепленных на

его внешней поверхности, один конец которых прикреплен к торцу конусного распылителя 4. Рабочая поверхность лопаток ? снабжена пластинчатыми выступами 8, размещенными напротив межстеночного зазора 5 распылителя 4;а в зазоре 5 дополнительно установлена коническая обечайка 9.

Форсунка работает следующим об,разом.

12315 2

Обводненное топливо подается ио кольцевому зазору между корпусом 1 и центральной трубой 2 с помощью шнекового завихрителя 6 к конусному распылителю 4 на коаксиальной обечайке

3. За счет центробежных сил обводненное твердое топливо в межстеночном зазоре 5 распылителя 4 сепарируется по фракциям. Наиболее мелкие частицы попадают в конусный распылитель

4, а более крупные и наиболее обводненные — в кольцевые зазоры между выступами 8, из которых поступают на горение.

С помощью лопаток 7 .закручивается воздушный поток, и наиболее крупные частицы направляются по касательной в сносящий прямоточный поток.

Ротационная форсунка по авт, св, № 1125440, отличающаяся тем, что, с целью повышения качества распыливания, на внешней стороне двухстеночного конусного распылителя установлен лопаточный эавихритель, лопатки которого на боковой поверхности снабжены пластинчатыми выступами, а между стенками распылителя установлена дополнительная коническая обечайка,
