Система автоматики для управления работой проточных газовых водонагревателей

Система автоматики для управления работой проточных газовых водонагревателей

Иллюстрации

Показать все

Реферат



Изобретение относится к области теплоэнергетики и позволяет увеличить надежность и долговечность. Система имеет кнопку 1, при нажатии действующую на рамку 2, которая по направляющим 3 смещается вниз и действует на шток 4. В результате клапан 5 опускается, открьгеая доступ газа к запальной горелке 6. Пламенем последней разогревается теплообменник 7, установленный на импульсной трубке 8 циркуляционной воды, отбираемой от общего потока. При отсутствии водоразбора жидкость в теплообменнике интенсивно нагревается и возникшее давление посредством сильфона 10 с незакрепленной стороной удерживает шток 4 в положении пропуска газа на запальную горелку. При номинальном и аварийном режимах изменением давления внутри сильфона 10 регулируется подача газа как на запальную , так и на основную горелки, 1 ил. & (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН ()9» (11) (51)4 F 23 И 5 24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3885344/24-06 (22) 17.04.85 (46) 23.05.87. Бюл. N - 19 (71) Одесский инженерно-строительный институт (72) В.В. Витюков и M.M. Полунин (53) 621. 183.3(088.8) (56) Кязимов К.Г. Основы газового хозяйства. — M.: Высшая школа, 1981, с. 225-226. (54) СИСТЕМА АВТОМАТИКИ ДЛЯ УПРАВЛЕНИЯ РАБОТОЙ ПРОТОЧНЫХ ГАЗОВЫХ ВОДОНАГРЕВАТЕЛЕЙ (57) Изобретение относится к области теплоэнергетики и позволяет увеличить надежность и долговечность. Система имеет кнопку 1, при нажатии действующую на рамку 2, которая по направляющим 3 смещается вниз z» действует на шток 4. В результате клапан

5 опускается, открывая доступ газа к запальной горелке 6. Пламенем последней разогревается теплообменник

7, установленный на импульсной трубке 8 циркуляционной воды, отбираемой от общего потока. При отсутствии водоразбора жидкость в теплообменнике интенсивно нагревается и возникшее давление посредством сильфона

10 с незакрепленной стороной удерживает шток 4 в положении пропуска газа на запальную горелку. При номинальном и аварийном режимах изменением давления внутри сильфона 10 регулируется подача газа как на запальную, так и на основную горелки. 1 ил.

1 13

Изобретение относится к теплоэнергетике, а именно к устройствам автоматизации проточных газовых водонагревателей.

Целью изобретения является повышение надежности и увеличение долговечности.

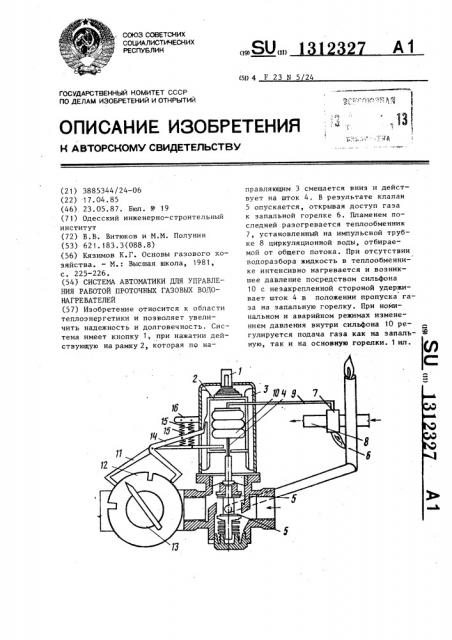

На чертеже изображена система автоматики, общий вид.

Система состоит из кнопки 1, соприкасающейся с рамкой 2, имеющей выступ, которая имеет направляющие 3 и свободно связана через шток 4 с клапанами 5. Пламя запальной горелки 6 соприкасается с теплообменником 7 на импульсной трубке 8. Теплообменник 7 связан через капилляр 9 с внутренним объемом сильфона 10, со— прикасающимся с одним концом рычага

11, второй конец которого соприкасается с стопорным кольцом 12 газово— го крана 13, связанного с рычагом

14. Рычаги 11 и 14 имеют пружины 15, соединенные с неподвижным кронштейном 16.

Система автоматики работает следующим образом.

Нажимают кнопку 1, она действует на раму 2, которая по направляющим 3. смещается вниз, действует на шток 4, клапаны 5 опускаются и открывают доступ газа к запальной горелке 6, пламенем которой разогревается теплообменник 7, установленный на импульсной трубке 8 циркуляционной Во ды, отбираемой от общего ее потока.

При отсутствии водозабора движения воды в импульсной трубке 8 нет, в связи с чем жидкость в теплообменнике 7 интенсивно нагревается, вскипает и через капилляр 9 передает дав— ление на сильфон 10, незакрепленная сторона которого смещается вниз, действует на рычаг 11, освобождающий стопорное кольцо 12 газового крана 13, и удерживает через шток 4 клапаны 5 в положении пропуска газа на запальную горелку 6.

12327

45 котором открывается доступ газа к основной горелке.

При закрывании водоразборного крана прекращается движение воды через импульсную трубку 8, вследствие чего увеличивается объем испарившейся жидкости в теплообменнике 7, давление внутри сильфона 10 увеличивается, в результате чего под воздействием штока 4 клапаны 5 занимают крайнее нижнее положение, пропуск газа происходит только к запальной горелке 6.

При внезапном погасании пламени запальной горелки 6 нагрев теплообменника 7 отсутствует и пары в нем конденсируются полностью, давление внутри сильфона 10 снижается до минимума, в результате чего клапаны 5 занимают крайнее верхнее положение и доступ газа на основную и запальную горелки прекращается. При этом рычаг

14 не позволяет произвести розжиг до тех пор, пока газовый кран 13 не будет установлен в положение до включения водоподогревателя.

При вскивании воды в основном теплообменнике уменьшается расход воды в импульсной трубке 8, при этом . интенсивность отвода тепла от жидкости в теплообменнике 7 уменьшается, вследствие чего доступ газа на основную горелку прекращается.

При недостаточном расходе воды интенсивность отбора тепла от жидкости в теплообменнике 7 не позволяет открыть подачу газа на основную горелку, как и в случае полного от— сутствия давления циркуляционной воды.

При отсутствии тяги в дымоходе биметаллический датчик тяги (не показан) гасит запальную горелку, при этом давление внутри сильфона 10 падает, вследствие чего закрывается доступ газа на основную горелку. формула и з обретения

55

Отпускают кнопку 1, открывают газовый кран 13, освобожденный от застопоривания, и водоразборный кран.

Возникает движение воды в трубке 8, при этом часть паров жидкости в теплообменнике 7 конденсируется, что снижает давление внутри сильфона 10, вследствие чего незакрепленная сторона его смещается вверх, устанавливая клапаны 5 в рабочее положение, при

Система автоматики для управления работой проточных газовых водонагревателей, снабженных запальной горелкой и газовым краном, содержащая газовый блок-кран с клапанами, имеющий две части: нижнюю — газовую и верхнюю, отличающаяся тем, что, с целью повышения надежности и ! увеличения долговечности, она содер жит импульсную трубку с теплообменником, расположенным над запальной

Составитель М. Лазутов

Техред Л.Олийнык Корректор Г. Решетник

Редактор И. Николайчук

Заказ 1954/35 Тираж 495 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r Ужгород, ул. Проектная, 4 горелкой, сильфон со штоком, жестко связанным с клапанами и капилляром, соединенным с теплообменником, и два рычага с пружинами, верхняя часть блок-крана выполнена в виде цилиндрического корпуса с отверстиями в верхней части и стенке, неподвижным кронштейном и направляющими, жестко соединенного с нижней частью блоккрана, рамки с выступом, расположенной между направляющими,и кнопки, 12327 4 вставленной в верхнее отверстие и опирающейся на рамку, газовый кран снабжен кольцом с двумя пазами, с помощью которых он входит в зацепление с концами рычагов, причем сильфон расположен в рамке, другие концы одного из рычагов через отверстие в стенке входят в зацепление с выступом рамки, второго — с сильфоном, 10 а пружины рычагов закреплены на неподвижном кронштейне.
