Устройство для подачи приточного воздуха

Устройство для подачи приточного воздуха

Иллюстрации

Показать все

Реферат



Изобретение относится к тувхнике вентиляции и позволяет стабилизировать работу устройства. Лункообразные экраны (ЛЭ) 3, расположенные в воздуховоде 1 и перекрывающие воздуховыг ускные щели 2, имеют оппозитные выпускные отверстия 4 со стороны торцов . На внешней поверхности ЛЭ 3 в плос1 ости торцов расположены отклоняющие пластины 5. Это позволяет исключить появление вихреобразований в отверстиях 4 независимо от скорости набегающего потока. Пластины 5 направляют поток воздуха параллельно его движенрло и перекрывают возможное обтекание торцовой кромки ЛЭ 3. 2 ил. о SS (Л с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 24 Р 13/06

1)!!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3812930/29-06 (22) 10.11.84 (46) 23.05.87. Бюл. М 19 (71) Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промьппленности и Курский политехнический институт (72) M.Ä.Ëîòâèíîâ, В.С.Сасин и А.Л.>Немпалух (53) 697.92(088.8) (56) Авторское свидетельство СССР

У 601533, кл. F 24 F 13/06, 1976. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ПРИТОЧНОГО ВОЗДУХА

„ 80„„1312340 А 1 (57) Изобретение относится к "технике вентиляции и позволяет стабилизировать работу устройства. Лункообразные экраны (ЛЭ) 3, расположенные в воздуховоде 1 и перекрывающие воздуховыпускные щели 2, имеют оппозитные выпускные отверстия 4 со стороны торцов. На внешней поверхности ЛЭ 3 в плоскости торцов расположены отклоняющие пластины 5. Это позволяет исключить появление вихреобразований в отверстиях 4 независимо от скорости набегающего потока. Пластины 5 направляют поток воздуха параллельно его движенью и перекрывают возможное обтекание торцовой кромки ЛЭ 3. 2 ил.

1 131234

Изобретение относится к вентиляции и может быть использовано для раздачи приточного воздуха в помещения различного назначения, а также для 9существления процессов теплообмена, например, в целлюлозно-бумажной промышленности.

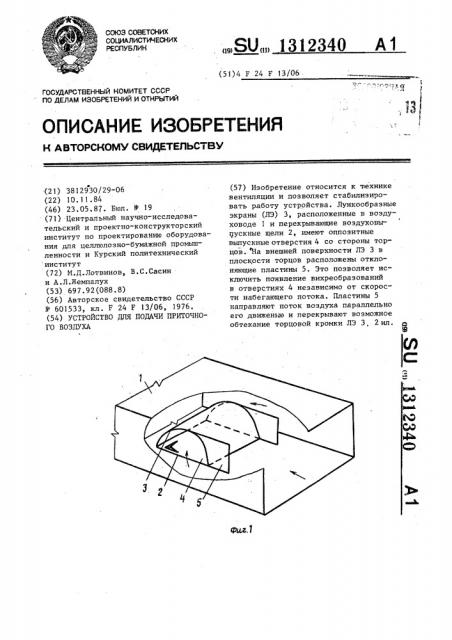

Целью изобретения является обеспечение стабилизации работы. На фиг.1 изображено предлагаемое 10 устройство, общий вид; на фиг.2— вариант выполнения устройства.

Устройство для подачи приточного воздуха содержит воздуховод 1 с расположенными по его длине поперечными воздуховыпускными щелями 2, перекрывающие их лункообразные экраны 3, расположеннь1е в воздуховоде 1 и имеющие оппозитные выпускные отверстия

4 со стороны торцов, и расположенные .20 в плоскости торцов отклоняющие пластины 5. Последние расположены на внешней поверхности экранов 3.

Составитель В. Сосновская

Редактор И.Николайчук Техред Л.Сердюкова Корректор И.Николайчук

Заказ 1956/36 Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная,4

Устройство работает следующим об, разом.

Воздух, движущийся в воздуховоде

1, обтекает лункообразные экраны 3, отклоняющие пластины 5 препятствуют 30 обтеканию у торцов экранов 3, тем самым исключая образование вихрей в плоскости оппозитных отверстий 4.

Таким образом, обеспечивается стабнльная подача приточного воздуха по всей площади оппозитных отверстий

Использование отклоняющих пластин

5, их расположение на внешней поверхности экранов 3 позволяет исключить появление вихреобразований в оппозитных выпускных отверстиях 4 независимо от скорости набегающего потока.

Отклоняющие пластины 5 направляют поток йоздуха параллельно его движению и перекрывают возможное обтекание торцовой кромки экранов 3. При этом . сопротивление выходу воздуха уменьшается в несколько раз, чем без пластин, т.е. обеспечивается практически стабильная работа на выпуске воздуха из щелей 2 независимо от скорости воздуха внутри воздуховада 1.

Формула изобретения

Ф

Устройство для подачи приточного воздуха, содержащее воздуховод с расположенными по его длине поперечными воздуховыпускными щелями, перекрывающие их лункообразные экраны, расположенные в воздуховоде и имеющие оппозитные выпускные отверстия со стороны торцов, и расположенные в плоскости последних отклоняющие пластины, о т л и ч а ю щ е е с я тем, что, с целью обеспечения стабилизации работы, пластины расположены на внешней поверхности экранов.
