Блок питания термобатареи

Блок питания термобатареи

Иллюстрации

Показать все

Реферат



Изобретение относится к холодильной технике и позволяет уменьшить энергопотребление термобатареи (ТБ) 4. Термочувствительный элемент 6 установлен в тепловом контакте с тепловыделяющими спаями ТБ 4. Выход преобразователя напряжения, выполненного в виде стабилизатора 3, подключен к ТБ 4 и к первому входу сумматора 5. Элемент 6 подключен к вто-- рому входу сумматора 5. Такое выполнение позволяет поддерживать работу ТБ 4 в оптимальном режиме в зависимости от изменения температуры окружающей среды. 1 ил. (Л С

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4F25B2102

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3940235/23-06 (22) 06.08.85 (46) 23.05.87. Бюл. М 19 (71) Черновицкий государственный университет (72) С.А. Зарубин, А.П. Мельник, В.P. Неделко и В.Н. Туранов (53) 621.56 (088.8) (56) Патент США У 3005944, кл. 321-5, опублик, 1961.

Авторское свидетельство СССР

У 708123, кл. F 25 В 21/02, 1978.

„„SU„„1312350 A1 (54) БЛОК ПИТАНИЯ ТЕРМОБАТАРЕИ (57) Изобретение относится к холодильной технике и позволяет уменьшить энергопотребление термобатареи (ТБ) 4. Термочувствительный элемент

6 установлен в тепловом контакте с тепловыделяющими спаями ТБ 4. Выход преобразователя напряжения, выполненного в виде стабилизатора 3, подключен к ТБ4 ик первому входу сумматора 5, Элемент 6 подключен к вто= рому входу сумматора 5. Такое выполнение позволяет поддерживать работу ТБ 4 в оптимальном режиме в зависимости от изменения температуры окружающей среды. 1 ил.

1312350

f0

Изобретение относится к холодильной технике, в частности к устройствам для электропитания охлаждающих термоэлектрических приборов.

Цель изобретения — уменьшение энергопотребления и оптимизация режима работы термобатареи.

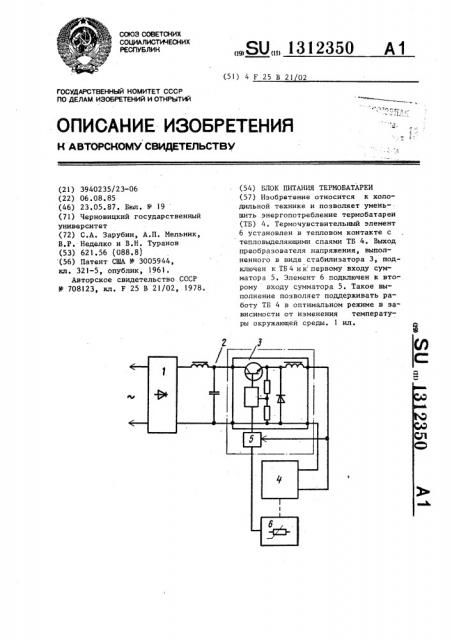

На чертеже представлена электрическая схема блока питания термобатареи.

Блок питания содержит выпрямитель

1, подключенный к сглаживающему фильтру 2, который подключен к им пульсному стабилизатору 3 напряжения. Стабилизатор 3 подключен к термобатарее 4 и к первому входу двухвходового сумматора 5, а к второму входу двухвходового сумматора 5 подключен температурно-чувствительный элемент 6, имеющий тепловой контакт с тепловыделяющими спаями термобатареи 4. Выход сумматора 5 соединен с управляющим входом стабилизатора 3 напряжения.

Блок питания термобатареи работает следующим образом.

Переменное напряжение первичной сети электропитания подводится .к выпрямителю 1, сглаживается с помо" щью пассивного фильтра 2, Выпрямленное напряжение подводится непосредственно к импульсному стабилизатору 3 напряжения, с помощью которого оно понижается до величины, необ-. ходимой для питания термобатареи 4.

При работе термобатареи 4 в изменяющихся условиях окружающей среды изменяются ее электрические параметры, в частности электрическое сопротивление, что приводит к изменению протекающего через термобатарею 4 тока. С изменением температуры окружающей среды аналогично изменяется температура тепловыделяющих спаев термобатареи 4 и соответственно электрические характеристики температурно-чувствительного элемента 6, что приводит к изменению напряжения на нем.

Выходное напряжение стабилизатора 3, подводимое к термобатарее

4, одновременно подается на первый вход двухвходового сумматора 5, на второй вход которого подается напряжение температурно-чувствительного элемента 6. В результате выходное напряжение сумматора 5, пропорциональное сумме выходных напряжений стабилизатора 3 и температурно-чувствительного элемента. 6, подводится к одному из управляющих входов стабилизатора 3. Выходное напряжение стабилизатора 3„ подводимое к термобатарее 4, изменяется в зависимости от изменения температуры окружающей среды. Это позволяет поддерживать работу термобатареи 4 в оптимальном режиме (например, в режиме оптимального тока, максимального перепада температур и др.),, При изменении температуры окружающей среды и соответственном изменении электрического сопротивления термобатареи 4 изменяется энергопотребление последней при выходе из оптимального режима. В частности, при понижении температуры окружающей среды изменение электрического сопротивления термобатареи 4 приводит к увеличению ее энергопотребления при заданном напряжении за счет увеличения тока через термобатарею 4. В соответствии с сигналом температурно-чувствительного элемента 6 подаваемое на термобатарею напряжение уменьшается при понижении температуры окружающей среды, что позволяет уменьшить энергопотребление термобатареи, а значит, и энергопотребление всего устройства от первичной сети электропитания.

Формула изобретения

Блок питания термобатареи, содержащий последовательно соединенные выпрямитель, сглаживающий фильтр и преобразователь напряжения,, отличающийся тем, что, с целью уменьшения энергопотребления и оптимизации работы термобатареи, он дополнительно содержит температурно-чувствительный элемент,установленный в тепловом контакте с тепловыделяющими спаями термобатареи, а преобразователь напряжения выполнен в виде импульсного стабилизатора напряжения с двухвходовым сумматором, причем выход импульсного стабилизатора напряжения подключен к термобатарее и к первому входу сумматора, а температурно-чувствительный элемент — к второму входу сумматора,. выход которого соединен с управляющим входом импульсного стабилизатора напряжения.
