Блок футеровки печи

Блок футеровки печи

Иллюстрации

Показать все

Реферат



Изобретение касается теплоизоляции печей, относится к конструк1щям блоков футеровки из волокнистого материала и может быть использовано в машиностроении, металлургии и строительстве . Целью изобретения является повышение надежности и снижение трудозатрат при сборке блока. Блок футеровки печи содержит полотно 1 из каолиновой ваты, уложенное с образованием гофр, в складках круорых размещены закладные элементы и с соединительными приспособлениями 4 и 5, взаимодействующих с монтажным элементом В посредством пазов 9, 10. Соединительные приспособления вьшолнены в виде пикообразных наконечников с заплечиками 7, взаимодействующими с монтажным элементом 8. Пазы 9, 10 ориентированы вдоль монтажного элемента , при этом пазы 10 и 11 образуют Т-образь-ый профиль. 8 ил. « ю со СП о Фиг.1

СОК)З СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ .

РЕСПУБЛИН (.51) 4 Е 27 П 1/06

ГОСУДАРСТБЕННЫИ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3883739/22-02 (22) 12.04.85 (46) 23.05.87. Бюл. №- 19 (71) Всесоюзный научно-исследовательский и проектный институт "Теплопроект" (72) Л.П.Брин и И.И.Шахов (53) 621.783.07(088.8) (56) Патент PCT ¹ 83/01475, кл. Е 04 С 1/40, 1981.

Патент Великобритании

¹ 2079422, кл. Е 4 В, 1981. (54) БЛОК ФУТЕРОВКИ ПЕЧИ (57) Изобретение касается теплоизоляции печей, относится к конструкциям блоков футеровки из волокнистого материала и может быть использовано, ЯО,, 1312356 А1 в машиностроении, металлургии и строительстве. Целью изобретения является повышение надежности и снижение трудозатрат при сборке блока. Блок футеровки печи содержит полотно 1 из каолиновой ваты, уложенное с образованием гофр, в складках каторых размещены закладные элементы и с соединительными приспособлениями 4 и 5, взаимодействующих с монтажным элементом 8 посредством пазов 9, 10. Соединительные приспособления выполнены в виде пикообразных наконечников с заплечиками 7, взаимодействующими с монтажным элементом 8. Пазы 9, 10 ориентированы вдоль монтажного элемента, при этом пазы 10 и 11 образуют Т-образный профиль. 8 ил.! 131

Изобретение Относите,) к те)>поизоляции печей, а именно к конструкциям блоков футеровки иэ теплоизоляционноо вслокнистогG матер)зал)), и может быть использовано в ));))))))))oc.) poe)»))., металлургии и строительстве, Цель изобретения — повып)ение на >ежности и снижение трудо. затрат при сборке блОка.

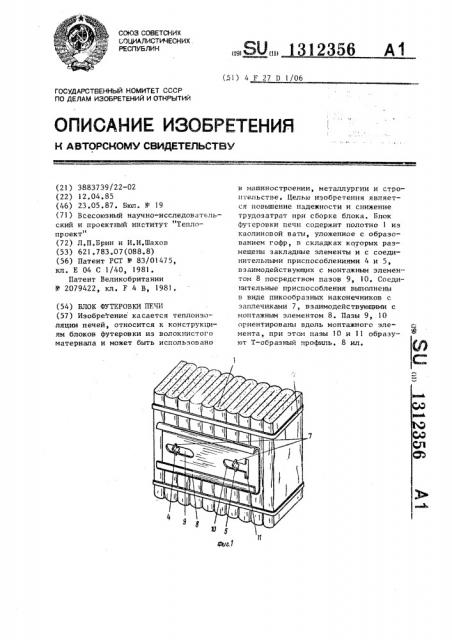

На фиг. представлен блок, общий вид, аксонометрия; на фш,2 — то >хе> вид спереди, на фи),3 — сечение A-А на фиг.2; на фиг.4 — схема совмещения одного пикообразного наконечника с продольным пазом монтажного элемента, на фиг.5 — схема совмещения дру-. гого пикообразного наконечника с па-ом Т-образного профиля; на фиг.б форма выполнения сторон наконечника закладного элемента; на фиг.7 — вид

Б на фиг.б; на фиг.8 — монтажный элемент.

Блок футеровки печи содержит полотно 1 из каолиновой ваты., уложенное с образованием гофр, в складках которых размещены два закладных элемента 2 и 3 с соединительными npucno .î".)>ëe))H>)ìH, выполненными в виде пикообразных наконечников 4 и 5, размещенных на стойках б и взаимодейст)зующих своими занлечиками 7 с монтажным элементом 8 посредством пазов 9 и 10.

Пазы 9 и 10 размещены вдоль монтажного элемента, причем пазы 10 и 11 совмещены и образуют Т-образный профиль.

Для обеспечения беспрепятственного раздвижения волокна при прокалывании верхняя часть заплечиков выполнена заостренной с углом g, направленным по ходу прокалывания. Блок содержит также фиксирующие бандажи 12.

Блок футеровки печи монтируется следующим образом.

Раздвинув складки гофр )золокнистого полотна 1, вводят закладные элементы 2 и 3 и прокалывают острием пикообразных наконечников 4 и 5 место изгиба волокнистого материала, выдвинув заплечики 7 наконечников 4 и 5 ньппе вол)>кн<). Затем ))родильный ) аз

9 монтажного элемента Я ) )»)>) «)паю) плоскостью наконечника и прижим;пот монтажный элемент 8 к полотну 1,. чт! бы заплечнки 7 накопечника 4 прошли через паз 9, ))Осле чего ))О)зорачива>от

"о монтажный элемент на 90, совмеща..- поперчный паз 11 с плоскость)о накэнечника 5 закладного элемента 3, Батек

,Г) снова прижиман>т монтажный э>;емент 8 к полотну 1 и продвигают его так. чтобы стойка 6 наконечника 5 F)>i<;!n>)ÿ из поперечного паза 1 в продольный паз

10, при этом заплечики 7 наконечников 5 4 и 5 упираются )> нару;;-:>)у)о поверхность монтажного элемента, после чегО блок ф)!К сиру)от Г андаж,зм."-) 1 2 о

Предлагаемая форма выполнения мон-тажного и закладны>с элементов искл)очает их само)троизвольное рассоедянение, так как силы упругости волок.з)зс-. того материала„ действу)ощие на монтажный зл"-мент и ирижимающие к его

2э наружной поверхности, препятствуют их произвольному перемещенпо B ))а - &х.

Кроме того, Обеспечивается удобст>зо эксплуатации элементов, что .)iн>. а -;" трудозатраты при монтаже блr>:.а.

ЗО

Ф о р м у л а и з о б р е " е н и я

Блок футеровки печи., содержа)1яй ряд слоев изоляционного волокнистогci 5 полотна с образованием гофр, закладные элементы с соецинительными приспособлениями и монтажный элемент с пазами для взаимодействия с соединительными приспособлениями, о т—

40личающийся тем,что,с целью повьппения надежности и снижения трудозатрат при сборке, каждое соединительное приспособление выполнено в виде пикообразного наконечника

4 с заплечиками, взаимодействующими с монтажным элементом, а пазы ориентированы вдоль монтажного элемента, при этом один. из них вью)олнен т-образного профиля. г,

1 -j ф

Хд. (131235б
