Класс 67а, 3

Ю 13124О

СССР

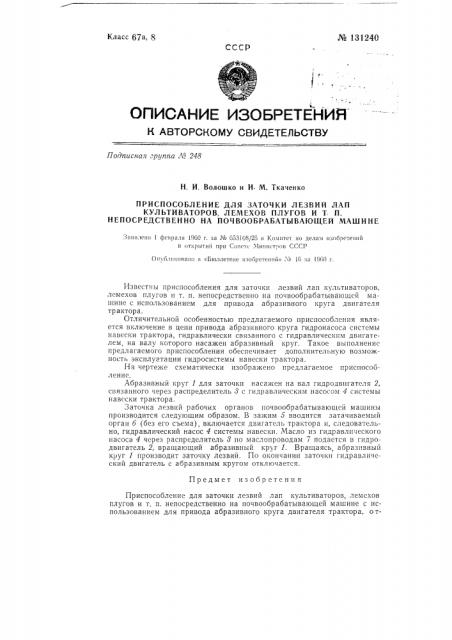

ОПИСАНИК ИЗОЬ КТКНИН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная "р11ппа Лев 248

H. И. Волошко и И М. Ткаченко

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ЛЕЗВИЙ ЛАП

КУЛЬТИВАТОРОВ, ЛЕМЕХОВ ПЛУГОВ И Т П.

НЕ ПОСР ЕДCTBEH HO HA ПОЧ ВООБРАБАТЫВАЮ ЩЕЙ MAUI И НЕ. Заявлено 1 февраля 1960 г. за Ка 653108/25 и Комитет во дечам нзобрстевнй

8 открытий при Созстс Чиннстров СССР

Опубликовано в «Бюллетене изобретений» X 16 за 1960 и.

Предмет изобретения

Приспособление для заточки лезвий лап культиваторов, лемехов плугов и т. п, непосредственно на почвообрабатывающей машине с использованием для привода абразивного круга двигателя трактора, о тИзвестны приспособления для заточки лезвий лап культиваторов, лемехов плугов и т. п. непосредственно на почвообрабатывающсй машине с использованием для привода абразивного круга двигателя трактора.

Отличительной особенностью предлагаемого приспособления является включение в цепи привода абразивного круга гидронасоса системы навески трактора, гидравлически связанного с гидравлическим двигателем, на валу которого насажен абразивный круг. Такое выполненнс предлагаемого приспособления обеспечивает дополнительную возможность эксплуатации гидросистемы навески трактора.

На чертеже схематически изображено предлагаемое приспособление.

Абразивный круг 1 для заточки насажен на вал гидродвигателя 2, связанного через распределитель 3 с гидравлическим насосом 4 системы навески трактора.

Заточка лезвий рабочих органов почвообрабатывающей машины производится следующим образом. В зажим 5 вводится затачнваемый орган б (без его съема), включается двигатель трактора и, следовательно, гидравлический насос 4 системы навески. Масло из гидравлического насоса 4 через распределитель 8 по маслопроводам 7 подастся в гидродвигатель 2, вращающий абразивный кру г 1. Вращаясь абразпвньш круг 1 производит заточку лезвий. По окончании заточки гпдравлпческий двигатель с абразивным кругом отключается.
